产品深度介绍（Product Introduction）
ACS800/880 大柜子顶部那两组冷却风扇如果突然全停且传动报”Fan Fault”——而风扇本身量过是好的——先查柜内侧面或选件槽里这块 AFIN-01C，它是传动给冷却风扇供能并监控转速/电流的专门逆变器。

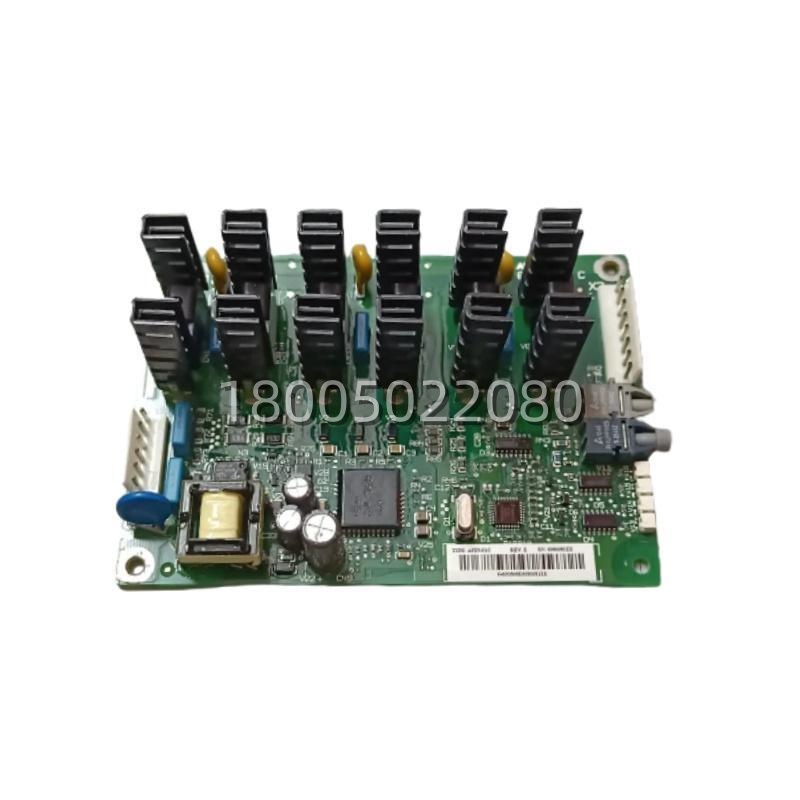

AFIN-01C（64693808）不是普通继电器板，它能按 IGBT 散热器或柜内测温元件(NTC/PT100)反馈调节风扇转速，低温时降速延寿、高温时全速，同时通过电流检测判断风扇断路/堵转并把故障信号回传传动单元报警。安装形式有两种：插在传动 RMIO/AINT 附近 Option Slot（小功率柜），或以独立盒形式挂在柜侧导轨（大功率柜），输出端通过端子排接柜顶轴流风扇。现场经验：这板子本身很少坏，常见是风扇叶轮卡死致过流保护误报——先清灰手动拨扇叶再怀疑板子。关键传动柜建议留 Buffer Stock，但多台同型号柜可 Cross-site Sharing 降低库存。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AFIN-01C（ABB Spare Part No. 64693808） |
| 制造商 | ABB |
| 适用传动 | ACS800 / ACS880 系列柜机（R8i / R8e 壁挂/柜式，依柜型 BOM） |
| 设备类型 | 风扇逆变器 / 风扇控制单元 (Fan Inverter Option) |
| 供电方式 | 取自传动直流母线 或 外部 24V DC（依具体柜型配置） |
| 风扇输出 | 单相 AC（典型 230V AC @ 50/60Hz 或 24V DC 风扇，依柜体风扇规格） |
| 最大风扇负载 | 依柜型 BOM（典型 50～300W 风扇组，以原厂手册为准） |
| 控制功能 | 温度相关转速调节（基于散热器 NTC 或柜温传感器） |
| 保护/诊断 | 风扇断路/堵转检测 → 反馈 Fault 信号至传动单元 |
| 接口形式 | 选件槽插头(部分柜型) + 端子排(独立安装版) |
| 安装方式 | 传动 Option Slot 插入 或 DIN 导轨独立安装（依柜型） |
| 工作温度 | -10 ～ +50 °C（柜内环境） |
| 存储温度 | -40 ～ +70 °C |
| 相对湿度 | 5% ～ 95%，无凝露 |
| 防护等级 | IP20（安装于柜内） |
| 认证 | CE / UL / cUL（随整机） |
| 生命周期状态 | ⚠️ 已停产(EOL)，原厂按具体柜型提供替代选件编码或整体风扇单元替换 |
