产品核心摘要（Product Core Brief）

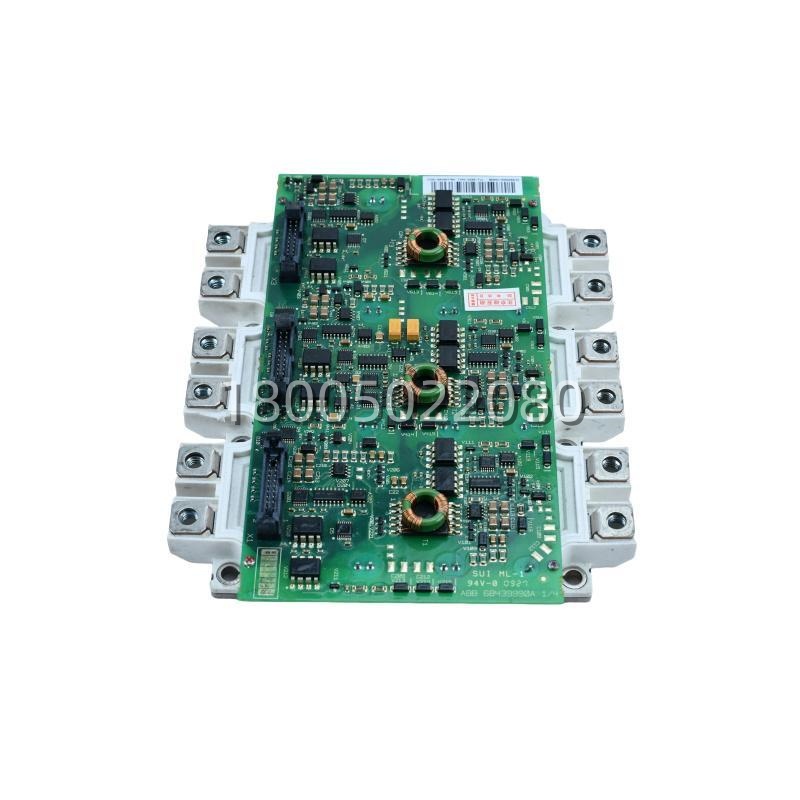

- 型号 (Model)： AGDR-71C（配套 EUPEC/Infineon FS450R17KE3 IGBT 功率模块用）
- 品牌 (Brand)： ABB（驱动板原厂配套，IGBT 模块为 Infineon/EUPEC 封装）
- 系列 (Series)： ABB ACS800 / ACS880 传动 — IGBT Gate Driver / 驱动接口板
- 核心功能 (Core Function)： 接收 RDCU/DSMB 主控板来的光纤脉冲，放大为 IGBT 门极开通/关断信号，并检测 desat/短路/Vce 反馈回传给主控保护
- 产品类型 (Type)： IGBT Gate Driver Board / 光纤驱动接口板
- 关键规格 (Key Specs)：
- 适配 IGBT：Infineon / EUPEC FS450R17KE3（1700V / 450A 半桥或六合一模块）
- 输入接口：光纤接收（PWM 开通/关断指令来自 AINT/RDCU）
- 保护功能：退饱和(desaturation)检测、Vce 监控、故障光纤回传(FO Fault)
- 适配传动：ACS800-07/-104 及 ACS880 对应功率段（以原厂 BOM 为准）
⚠️ 属传动维修关键件，IGBT 驱动板故障可直接致功率模块炸毁——建议测好再装机，市面多为测试良品(Refurbished/Tested)或 NOS。
产品深度介绍（Product Introduction）
逆变柜报”IGBT DESAT”、”SHORT CIRCUIT”却又量不出功率模块直通——别急着换 IGMP，先怀疑 AGDR-71C。它夹在主控 AINT 光纤和 FS450R17KE3 门极端子之间，负责电平转换加短路保护，板载光耦/驱动 IC 老化后容易误报或（更糟）失去关断能力烧毁 IGBT。
跟早期 AGDR-61C 比，-71C 针对 1700V 级 450A 模块优化了死区与米勒钳位回路，不建议两者混插。换板时必须：断开直流母线并放电完毕→戴 ESD 腕带→核对光纤插孔定义（通常白/黑/黄 依 AINT 版本）→新板装好后先做无电机空载脉冲检查再合主电。收 NOS/翻新件一定要求供应商上驱动测试台做开通波形+Vce 保护动作验证，光看外观容易埋雷。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | AGDR-71C（ABB Gate Driver for Infineon FS450R17KE3 IGBT Module） |
| 产品类别 | ABB Drives — IGBT Gate Driver / Fiber-Optic Interface Board |
| 适配功率模块 | Infineon / EUPEC FS450R17KE3（1700V, 450A，常见六-pack 或 half-bridge 依柜型） |
| 控制信号输入 | 光纤接收 PWM 脉冲（来自 ACS800 AINT-02 / ACS880 RDCU+AINT） |
| 故障反馈 | 故障状态通过光纤回传主控（FO fault / HW OVERTEMP / DESAT） |
| 驱动电源 | 通常由 IGBT 驱动电源板(APOW-xx 或柜内 DC/DC)供给 ±15V 门极电源 |
| 适配传动机型 | ACS800-07、ACS800-104 中高功率段；ACS880 对应功率柜（以 BOM 为准） |
| 向上/下兼容 | 替代部分 AGDR-61C 应用（需核对 IGBT 型号及光纤定义，不保证全互换） |
| 保护功能 | Desaturation(despickup/blanking)、Vce monitor、UVLO、温度/电源丢失检测 |
| 安装方式 | 螺钉固定于 IGBT 模块侧或驱动架，短门极引线直接压 IGBT 端子 |
| 工作温度 | -10 ～ +70℃（驱动板区，依柜内环境温度） |
| 存储温度 | -40 ～ +85℃ |
| 注意 | ESD 敏感器件，更换必须佩戴防静电腕带；门极引线长度/布线有严格要求勿随意延长 |
| 生命周期 | Legacy / 依整机 EOL，建议 Last-time-buy + 保安全库存 |
| 关联件 | FS450R17KE3(IGBT)、AINT-02/AINT(Analog Interface)、APOW-xx(Driver Supply) |
