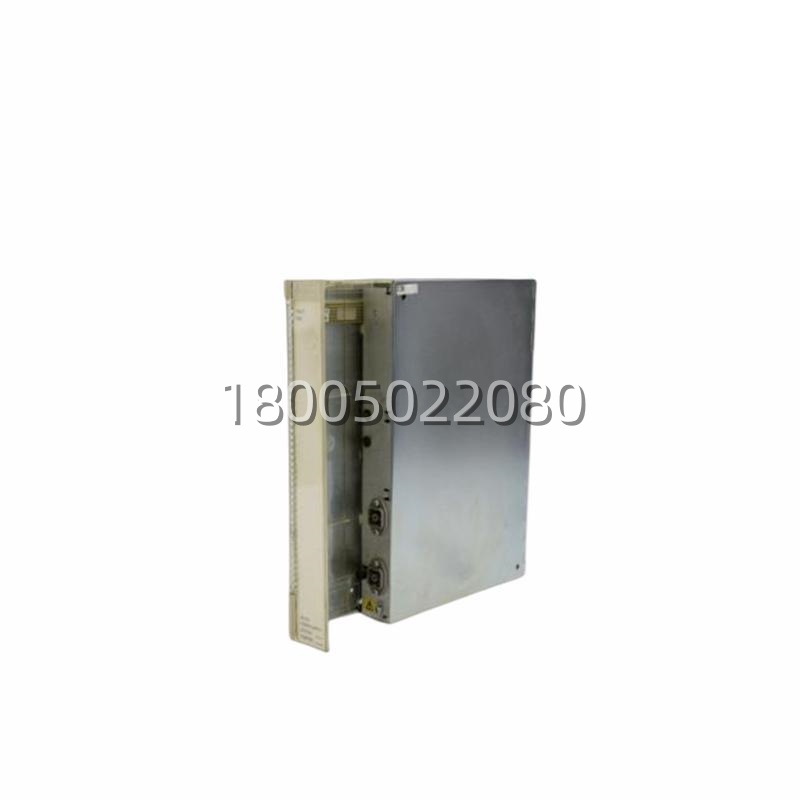

产品核心摘要(Product Core Brief)
- 型号 (Model): AI610(完整订货号例:3BHT300000R1 / 3BHT300000R0001)
- 品牌 (Brand): ABB
- 系列 (Series): Advant Controller 400 系列 / S400 I/O — AI610 模拟量输入模块
- 核心功能 (Core Function): 安装在 Advant OCS / AC410/AC450 本地或远程 I/O 机架,采集 8 路 4–20mA(或 0–20mA)现场模拟信号送入过程控制总线
- 产品类型 (Type): Analog Input Module (AI) / 模拟量输入模块
- 关键规格 (Key Specs):
- 输入通道:8× 独立模拟输入,4–20 mA / 0–20 mA(两线制变送器回路)
- 分辨率:12 bit + sign(典型精度 ±0.2% FS)
- 外部供电:需 24 V DC 现场回路电源(模块自身由背板 5V 供逻辑)
- 接线:通过 S400 前连接器(典型 20/40 针扁平电缆或端子块)
⚠️ 已停产(EOL),市面为全新剩余库存(NOS)或测试良品,库存有限。Advant 系统关键 I/O 件。
产品深度介绍(Product Introduction)
Advant OCS 或 AC450 系统的 S400 本地 I/O 机架里,AI610 负责把现场 4–20mA 变送器信号数字化送进控制总线——八路独立,每点可分别组态工程量范围和断路检测(Line Break)。
跟 AI625(HART 使能版)比,610 是纯模拟无数字通讯叠加,现场如果变送器带 HART 想走 AMS 或现场设备管理就得升 625;但 610 简单皮实、对老系统固件兼容性最好。提醒一点:AI610 不供变送器电源,24V DC 要外配隔离电源并在公共点并接,新手容易误以为模块自带配电结果通道全 0。换模块前备份 I/O 组态(要改 Slot 地址需重新下装),收 NOS 件要求供应商做每通道 4/12/20mA 三点标定验证。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | AI610 — 3BHT300000R1(ABB Advant S400 Series Analog Input) |
| 产品类别 | ABB Advant Controller 400 / S400 I/O — 8-Channel Analog Input Module |
| 适用系统 | Advant OCS、AC410、AC450(本地/远程 S400 I/O 机架) |
| 输入通道数 | 8 路,独立差分/单端(依接线方式,典型 4–20mA 两线制) |
| 输入信号类型 | 4–20 mA / 0–20 mA DC(可通过软件组态量程) |
| A/D 分辨率 | 12 bit + sign(典型转换时间 ≈ 20–40 ms/全通道扫描) |
| 精度 | ±0.2% of Full Scale(典型 @23℃±5℃,依 ABB 手册) |
| 断线检测 | 支持(4–20mA 模式下 <3.6mA 报 Line Break / Under Range) |
| 模块供电 | 逻辑 5 V DC from backplane;现场回路需外部 24 V DC 隔离电源 |
| 前连接器 | 标准 20-pin / 40-pin 端子排或 Flat Cable Connector(依机架配置) |
| 状态指示 | 模块面板上 PWR / RUN / ERR LED + 每通道可选 SF 映射 |
| 安装槽位 | I/O 机架任意 AI 槽(地址由机架 DIP 或 软件 设定) |
| 工作温度 | 0 ~ +60℃ |
| 存储温度 | -40 ~ +70℃ |
| 相对湿度 | 5%–95%(无凝露) |
| 防护等级 | IP20(柜内) |
| 认证 | CE, UL, cUL(依批次) |
| 生命周期 | PM300 Discontinued — EOL,建议 Last-time-buy 或保安全库存 |
| 常见关联/替代 | AI625(同封装+HART,如系统支持可替用)、AI630(S800 I/O 不互换,需 CI854 等接口) |
