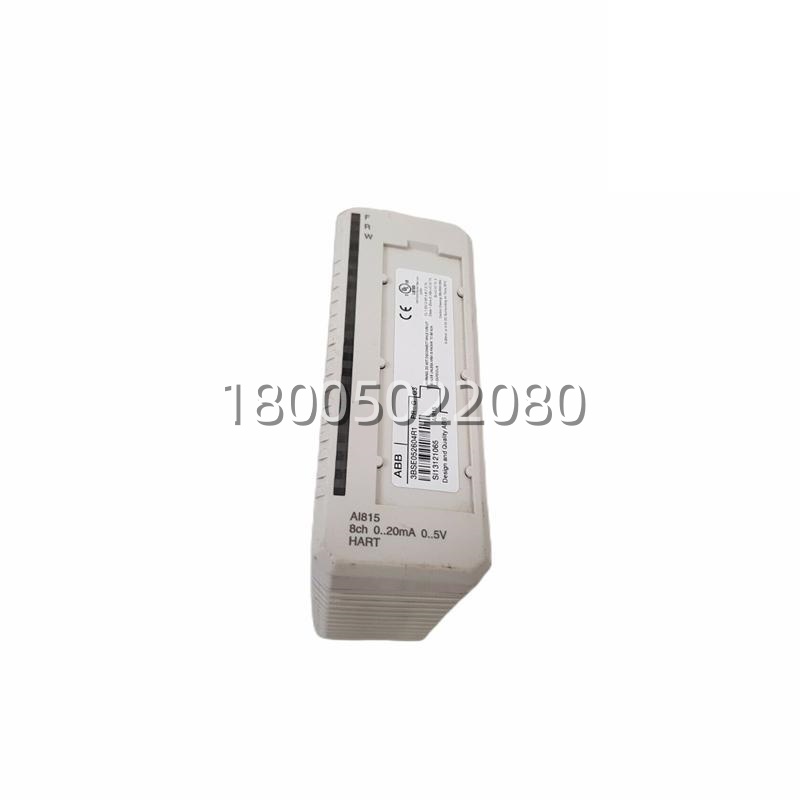

- 型号 (Model): AI815（订货号 3BSE052604R1）
- 品牌 (Brand): ABB
- 系列 (Series): S800 I/O — 适配 AC 800M / 800xA / Freelance DCS
- 核心功能 (Core Function): 采集 8 路 4–20mA(或0–5V)现场模拟信号并透传 HART 协议至控制器
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型 (Type): 模拟量输入模块 (Analog Input Module, HART-enabled)
- 关键规格 (Key Specs): 8 ch 单端单极 / 分辨率 12 bit / 精度 ±0.1%FS / 每组8ch对地隔离
⚠️ S800 初代 AI815 已进入生命周期末期(Legacy/Limited Phase)，新项目推荐 AI815（新版）或 AI820/AI830A，库存有限建议做 Last-time-buy 评估。
DCS 机柜里 S800 I/O 机架第三槽——插的就是它，AI815 把现场八路 4–20 mA 压力/流量变送器信号数字化送进 AC800M CPU，同时 HART 指令透明穿透不走额外调制解调器。
单模块只能统一配电流型或电压型（不能混插），每通道内置 PTC 限流 24 V 变送器电源，可直接带两线制 HART 仪表。支持热插拔，前面板有 Fault/Run/Warning LED，通道断线、超量程都能就地诊断。讲真这块板子 MTBF 标称超 10 万小时，但作为 A 类过程数据采集入口（缺失则整段工艺量不可见），按 ABC 分析建议每套带 AI815 的 S800 机架按 Buffer Stock = 1 块 / 每 3–4 机架储备；EOL 阶段抓紧 Last-time-buy，拒收引脚氧化无检测报告的拆机件。
| 参数 | 数值 / 说明 |
|---|---|
| 产品型号 | AI815 |
| 订货号 (Order No.) | 3BSE052604R1 |
| 适用系统 | ABB S800 I/O — AC 800M / 800xA / Freelance（需配 TU810/TU840 等 MTU 底座） |
| 模块类型 | 模拟量输入模块（8 通道，单端单极） |
| 输入信号 | 0–20 mA、4–20 mA；0–5 V、1–5 V DC（同一模块不可电流电压混用） |
| 分辨率 | 12 bit（A/D 转换） |
| 测量精度 | 最大 ±0.1% 满量程（FS），温度漂移 ≤50 ppm/℃ |
| 输入阻抗 | 电流输入 250 Ω（含 PTC 限流）；电压输入 >10 MΩ |
| 过压/欠压耐受 | ±11 V DC（输入侧） |
| 通道隔离 | 8 通道为 1 组，组与系统地隔离 50 V，介电测试 500 V AC |
| HART 支持 | HART 点对点直通（Pass-through），兼容 2/3 线制 HART 变送器 |
| 变送器供电 | 每通道限流 24 V DC（由模块内部供给或外部 HART 兼容电源） |
| 更新周期 | 约 10 ms（全 8 通道扫描） |
| 功耗 | 模块总线 +5 V ≈100 mA，+24 V ≈50 mA；外部变送器供电 Max ≈265 mA |
| 最大现场电缆长度 | 约 600 m（AWG18，依环境噪声） |
| 诊断功能 | 模块错误、通道断线/短路/超量程、变送器电源异常、Watchdog |
| 热插拔 | 支持（需系统在线状态允许） |
| 工作温度 | 0 ～ +55℃（垂直安装在紧凑 MTU 时建议 +5～+40℃） |
| 存储温度 | -40 ～ +70℃ |
| 相对湿度 | 5% ～ 95%（无冷凝，ISA-S71.04 G3 涂层可选） |
| 防护等级 | IP20（模块本体） |
| 安装方式 | 35 mm DIN 导轨，插入 S800 MTU 底座（TU810/TU840/TU845 等） |
| 尺寸（约） | 45(W) × 119(H) × 102/111(D) mm |
| 重量（约） | 0.20 ～ 0.23 kg |
| 认证 | CE、cULus、ATEX/IECEx Zone 2（依版本）、DNV/BV/LR 船级社认证（部分版本） |
