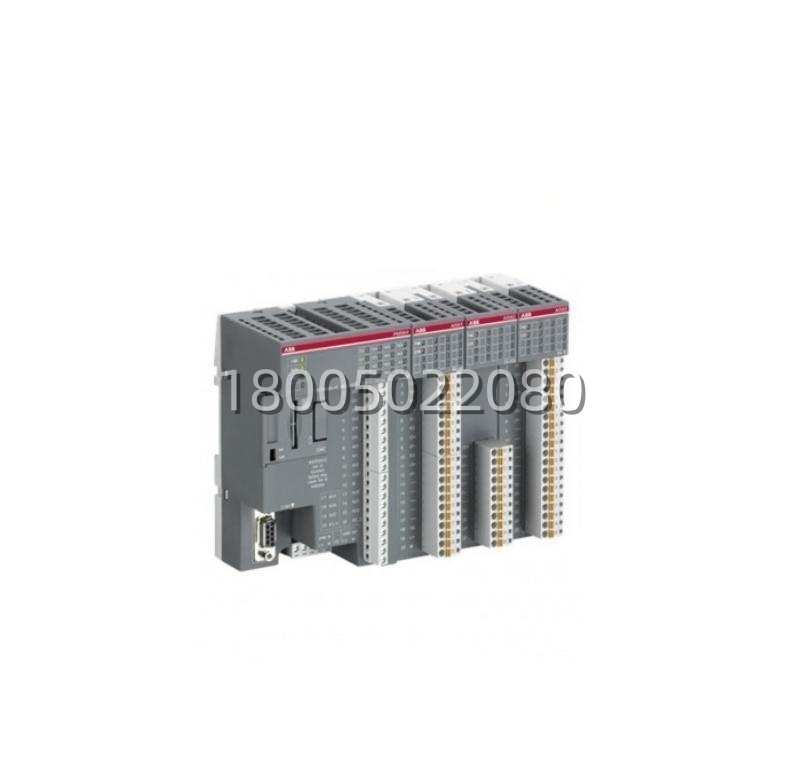

产品核心摘要（Product Core Brief）
- 型号 (Model)： AO523（完整订货号 1SAP250200R0001）
- 品牌 (Brand)： ABB
- 系列 (Series)： S500 I/O — 适用于 AC500 PLC 本地或扩展机架 / S800 兼容模式
- 核心功能 (Core Function)： 将 AC500 控制器数字量经 D/A 转换为 4 路 4–20mA 或 ±10V 模拟信号驱动现场调节阀、变频器频率给定等
- 成色： 全新原装 (New Surplus)，非翻新
- 产品类型 (Type)： 模拟量输出模块（Analog Output, 4-channel）
- 关键规格 (Key Specs)： 4×AO 可组态 4-20mA / ±10V｜12-bit resolution｜通道组隔离 500V DC｜响应 <1ms
产品深度介绍（Product Introduction）
现场阀门定位器收不到 4–20mA 给定，追下来是老 AO 卡某通道漂移——AO523 是 ABB S500 系列里比较稳的一块 4 路模拟输出卡，通道组分光电隔离，单通道故障不至于影响其余回路。
插进 AC500 本地机架（CPU 右侧）或经通信耦合器挂在扩展/远程机架，通过 Automation Builder 把每通道独立组态为 4–20mA（缺省）、0–20mA、±10V、0–10V。D/A 分辨率 12 bit + sign，典型建立时间 <1 ms，带输出短路/开路检测（依固件版本 LED 报警）。背后配 S500 标准端子块（如 TU528 等），拆线换卡不断开现场线——这点现场维护很实用。坦白讲，比老 AO520 多一路诊断且精度略好，是 S500 系统驱动调节阀/变频给定的主力 AO 卡。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AO523（订货号 1SAP250200R0001） |
| 制造商 | ABB S.p.A — Discrete Automation & Motion |
| 所属系列 | S500 I/O for AC500 PLC / S800-compatible mode |
| 输出通道数 | 4 通道（单端，分组光电隔离） |
| 信号类型(软件组态) | 4–20 mA、0–20 mA、±10 V、0–10 V、±5 V（依固件支持范围） |
| D/A 分辨率 | 12 bit + sign（~0.025% FS） |
| 精度 | ±0.3% FS（@25°C），±0.5% FS（全温） |
| 负载能力 | 电流模式 ≤ 500 Ω（典型 @24V 回路电源）；电压模式 ≥ 2 kΩ |
| 外部回路电源 | 需外接 24V DC 供电至端子块（模块自身不供现场回路电源） |
| 通道隔离 | 通道组↔背板 ≥ 500 V DC；组内通道共地 |
| 更新时间 | < 1 ms（典型建立时间至 ±0.1% FS） |
| 诊断功能 | 断路/短路检测（部分固件版本）、模块 OK / Error LED |
| 适配端子单元 | TU521/TU528 等 S500 标准端子块（注意版本匹配） |
| 模块供电 | 由 机架背板 +5V/+24V DC |
| 安装方式 | 插入 AC500 本地或扩展 I/O 机架垂直槽位（可热插拔依配置） |
| 工作环境温度 | 0 ～ +55/60 °C（依具体 机架规格） |
| 存储温度 | -40 ～ +85 °C |
| 相对湿度 | 5% ～ 95%（无凝露） |
| 认证 | CE、cULus、RoHS、DNV GL（Marine 依批次） |
| 生命周期状态 | 在产(Active)， 为 AC500 主力本地/扩展 I/O 平台 |
| 常见关联型号 | AO520（早期 2/4ch 版）、AO525（HART 输出版，注意 Pin-out 差异） |
