产品核心摘要(Product Core Brief)

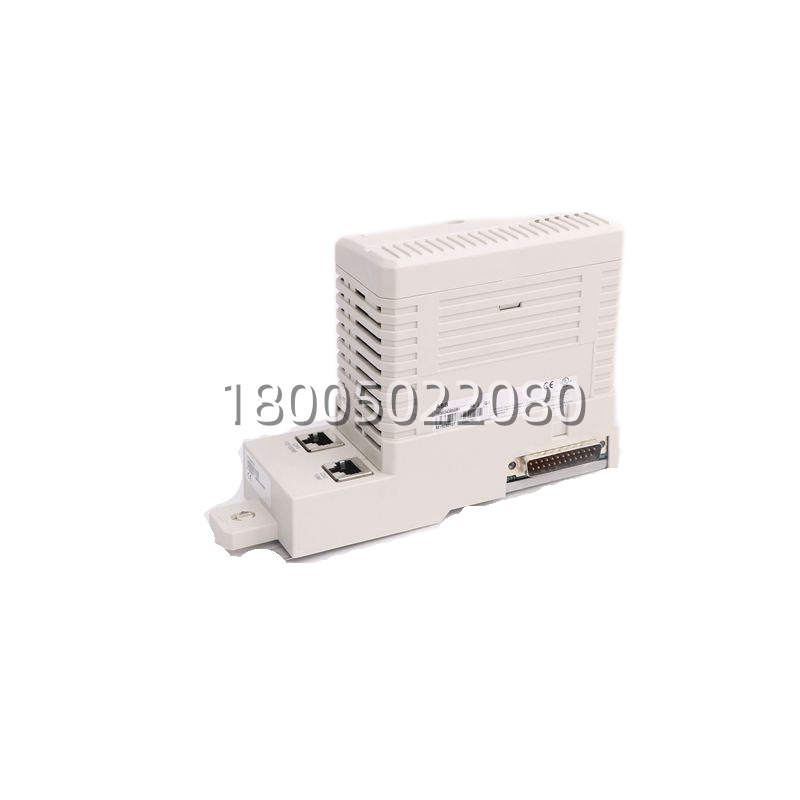

- 型号 (Model): AO650(完整订货号 3BHT300051R1)
- 品牌 (Brand): ABB
- 系列 (Series): S800 I/O — 兼容 AC800M / Advant 控制器及现场总线耦合器
- 核心功能 (Core Function): 将控制器数字量转换为 6 路标准模拟信号(4–20mA / 0–10V 等)驱动现场调节阀、变频器给定或记录仪。
- 成色: 全新原装 (New Surplus) / 测试良品视货源而定,非翻新版
- 产品类型 (Type): 模拟量输出模块 (Analog Output Module, 6 ch)
- 关键规格 (Key Specs):
- 输出通道:6 路(单端,软件组态信号类型)
- 输出信号:4–20 mA / 0–20 mA / ±10 V / 0–10 V DC(依组态)
- 分辨率:16 bit D/A,现场侧↔系统侧光电隔离
⚠️ 已停产(EOL),原厂主推 S800 新代 AO8xx 系列,建议做 Last-time-buy 或保留 Buffer Stock。
产品深度介绍(Product Introduction)
DCS 操作站改了阀位输出但现场调节阀毫无反应,而 AO 卡通道测得无电流——S800 底座上那块 AO650 可能挂了,它是把数字控制量变成 4–20mA 给现场的最终执行环节。
AO650 插在 TU810/TU812/TU840 等 S800 底座工作,通过 ModuleBus 或 CI85x 现场总线耦合器收 AC800M 输出数据,经 16bit D/A 转成 6 路模拟信号送现场。每通道带开路检测(4–20mA mode)及过范围诊断,模块正面有运行/故障 LED。现场真正整体坏模块少见,常见是负载侧短路/外接 24V 误接入烧输出回路,或端子弹簧松弛接触不良——先查回路再换卡。关键装置建议 N+1 共享 Buffer Stock,热插拔恢复快。说句实话,调节阀失控影响工艺品质,这卡虽非电源级 A 类,但在关键回路按 A 类对待更稳妥。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AO650(订货号 3BHT300051R1) |
| 制造商 | ABB |
| 产品系列 | S800 I/O — Analog Output Module |
| 兼容系统 | AC800M (PM851/861/891 etc.)、Advant OCS、Freelance、Profibus DP 耦合器 |
| 设备类型 | 模拟量输出模块,6 通道单端 |
| 输出信号类型 | 4–20 mA / 0–20 mA / ±10 V / 0–10 V DC(软件组态每通道) |
| D/A 分辨率 | 16 bit |
| 精度(典型) | ±0.2% FS(@25°C 参考,以原厂手册为准) |
| 更新时间 | ≈ 20–50 ms / 全通道扫描(依 ModuleBus 周期) |
| 负载能力 | 电流模式:≤ 750 Ω(@24V 外供回路电源) 电压模式:≥ 2 kΩ |
| 回路供电 | 需外部 24V DC 为 4–20mA 有源回路供电(两线制执行器) |
| 通道诊断 | 开路(Open Wire for 4–20mA)、过范围检测 |
| 隔离 | 现场侧 ↔ 系统侧 光电隔离(典型 500V AC 测试) 通道间共 AGND |
| 供电方式 | 由 S800 底座背板总线馈电(+5V/+24V DC 经耦合器) |
| 适配底座 | TU810 / TU812 / TU814 / TU840 等 底座 |
| 状态指示 LED | PWR(绿)、INIT(黄)、ERR(红)、模块 OK |
| 工作温度 | 0 ~ +55 °C |
| 存储温度 | -25 ~ +70 °C |
| 相对湿度 | 5% ~ 95%,无凝露 |
| 防护等级 | IP20(模块本体,柜内安装) |
| 尺寸(约) | 45(W) × 102(H) × 75(D) mm |
| 重量(约) | 0.16 kg |
| 认证 | CE / UL / cUL / GOST / FM / DNV(依版本) |
| 生命周期状态 | ⚠️ 已停产(EOL),推荐升级至 新代 AO8xx(需核对底座兼容) |
