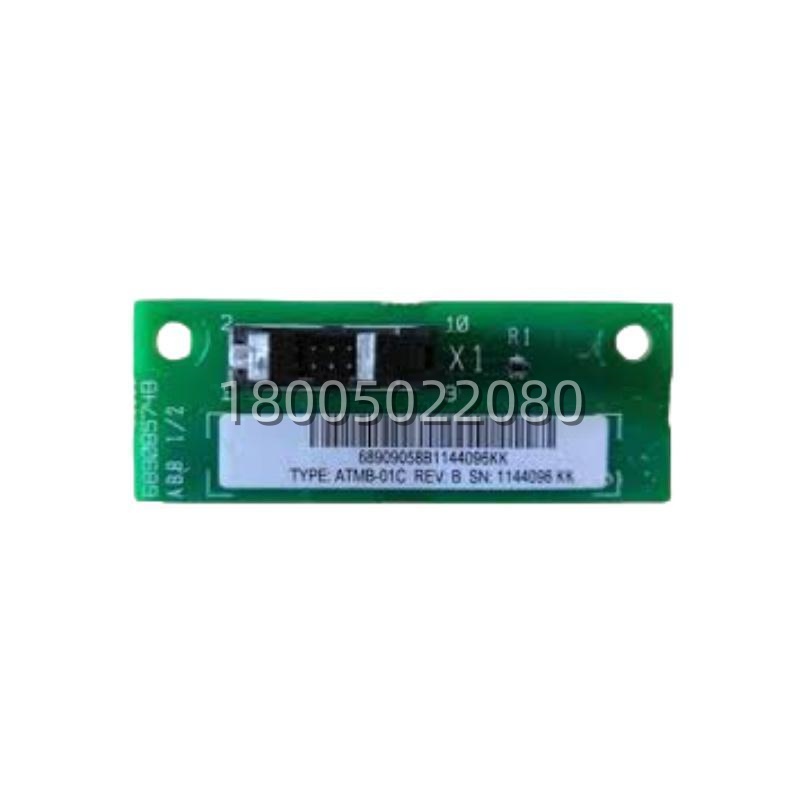

- 型号 (Model): ATMB-01C(订货参照 3BSE015728R1 / 64690778 / GJR5142800R0001,依铭牌批次)
- 品牌 (Brand): ABB
- 系列 (Series): ABB 大型驱动 / 励磁系统 — 温度测量接线盒 (Temperature Measuring Box / PT100 汇流端子盒)
- 核心功能 (Core Function): 汇集电机定子/轴承/绕组多点 Pt100/Pt1000 热电阻信号,经内部端子排或信号调理后送入传动控制板(如 AINT/AINV)或外部温度监视仪,用于大型电机/发电机轴承及绕组超温保护
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型 (Type): 电机测温接线盒 / 温度信号汇流箱 (Temp. Measuring / Termination Box)
- 关键规格 (Key Specs):
- 接入信号: 最多 6~12 路三线制 Pt100(依具体版本,常见 6RTD×3-wire)
- 接线形式: 螺钉端子排,不锈钢/工程塑料防护盒,IP54~IP65(依安装外壳)
- 工作温度: -25 ~ +70 °C,配补偿导线或直接与电机测温引线压接
⚠️ 部分批次已 EOL,按 Spare Part Only 供货,建议做 Last-time-buy 评估。
大型同步电机或发电机的轴承/绕组埋了六七个 Pt100,散着进柜既乱又难校线——ATMB-01C 就是把这些测温线先汇到这个小盒里再统一去传动或温度巡检仪。它本质是个带端子排的密封接线盒(非电子放大模块),内部按三线制分配,消除长距离电缆线阻引入的测温误差。ABB 中大型传动(ACS600/ACS800/ACS880 柜内选件)和某些励磁屏会配它做标准温度汇流附件。
现场碰到过不用的备用端子没短接导致偶尔报传感器开路——盒子里端子排布局紧凑,查线时建议先拍照片再拆盖。说白了它不是”智能模块”,没有通讯功能,价值在于规范化现场测温布线 + 提供备用 Pt100 回路测试点,老电厂改造换电机时常需补这个盒。
| 参数 | 数值 / 说明 |
|---|---|
| 产品型号 | ATMB-01C(Temp. Measuring Box for Large Machines) |
| ABB 参考编号 | 3BSE015728R1 / GJR5142800R0001 / 64690778(依批次及铭牌版本) |
| 制造商 | ABB Oy Drives / ABB Electrification(依供货渠道) |
| 产品类别 | 电机/发电机测温接线汇流盒 (RTD Terminal / Junction Box) |
| 适用传感器 | Pt100(IEC 751 α=3850 ppm)、Pt1000、Ni100(依接线图),通常三线制 |
| 接入通道数 | 典型 6 路 RTD(3-wire × 6)或依版本 8~12 路(核对原盒内端子排图) |
| 出线方式 | 端子排 → 多芯屏蔽电缆去传动 AINT 板或温度监视器 |
| 内部配置 | 螺钉端子排、可选 250 Ω 精密电阻(部分版本用于回路测试)、接地端子 |
| 外壳材质 | 增强工程塑料(灰)/压铸铝(依选项),带密封垫圈 |
| 防护等级 | IP54(塑料盒)/ IP65(铝壳版),安装后依密封质量 |
| 安装方式 | 电机接线盒旁壁挂 / 柜内 DIN 导轨(依外壳版本) |
| 工作温度 | -25 ~ +70 °C |
| 存储温度 | -40 ~ +85 °C |
| 相对湿度 | 5% ~ 95%,非冷凝 |
| 认证 | CE / 部分批次 GL/DNV(船用版可选) |
| 尺寸 (约) | 120 × 80 × 55 mm(塑料小盒)/ 200 × 130 × 80 mm(铝壳,依选型) |
| 重量 | ≈0.3 ~ 0.8 kg(依外壳材质) |
| 生命周期状态 | Spare Part / 部分区域 EOL — 按 Last-Time-Buy 咨询 |
