产品核心摘要(Product Core Brief)

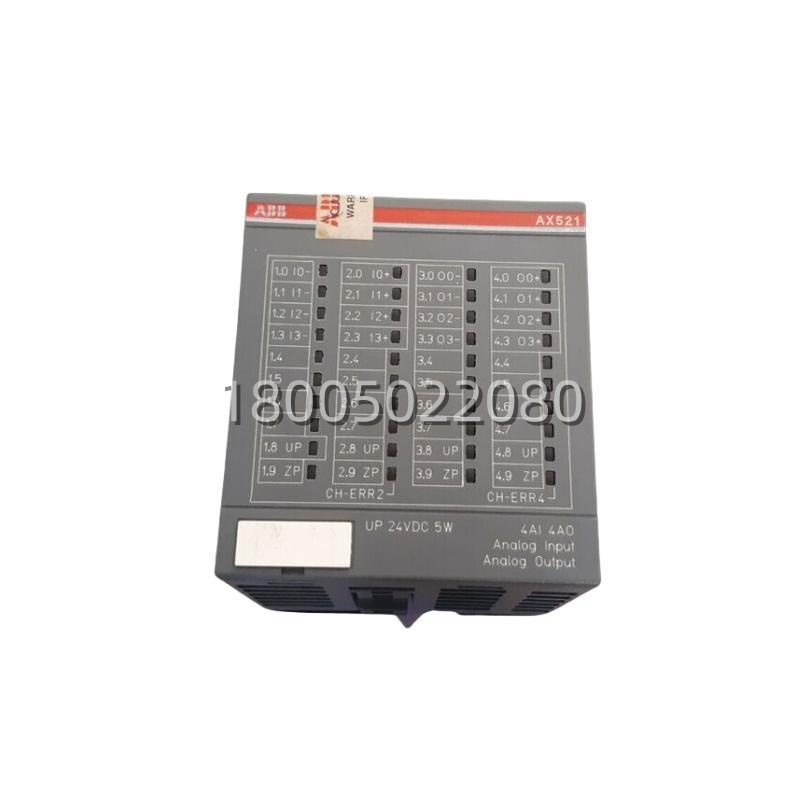

- 型号 (Model): AX521 — 完整订货号 3BSE040360R1
- 品牌 (Brand): ABB
- 系列 (Series): S500 I/O — 用于 AC500 系列 PLC / 小型过程系统
- 核心功能 (Core Function): 将 4 路模拟电流输入(4–20 mA,带 HART 解调)与 2 路模拟电流输出(4–20 mA)集成于单槽,减少柜内 I/O 点数占用,经背板与 AC500 PM5xx/PM6xx 通讯。
- 产品类型 (Type): S500 系列混合模拟量 I/O 模块 (Analog Combined Input/Output Module with HART)
- 关键规格 (Key Specs):
- 模拟输入: 4× 4–20 mA / 0–20 mA(HART 5/6/7 支持),分辨率 13-bit + 符号
- 模拟输出: 2× 4–20 mA(可选 0–20 mA),分辨率 12-bit + 符号,精度 ±0.3% FS
- 隔离: I/O 侧↔逻辑侧 1500 V DC 光电隔离;通道间功能隔离
- 适配机架: S500 本地 I/O 机架(与 DI561 / DO561 / AX522 混插),通过 CS31 或 onboard bus 连 AC500
ℹ️ AX521 为 Active / Mature 在产型号,可采新品。注意区分 AX522(无 HART)和 AX523(更高精度/通道数变体)。
产品深度介绍(Product Introduction)
柜内 I/O 点数紧、又想保留 HART 回读现场变送器?AX521(3BSE040360R1)把 4 入 2 出模拟量挤一张 S500 槽——4 路 4–20 mA 进线带 HART Bell 202解调送 AC500 控制器,2 路 4–20 mA 输出驱动调节阀或变频器给定,13-bit 量化够一般过程控制用。
比分开插 AI520 + AO520 省一个槽位,也比 AX522(无 HART)更适合智能仪表回路。模块由 S500 背板 +24 V 供电,前端 LED 显 Run / Err / HART Active,配 S500 标准前插拔端子块(TU5xx 系列)。有一点要注意——HART 变量在 Automation Builder / CodeSys 里要单独映射变量,忘了使能 HART 功能块就读不到 PV。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | AX521 — 订货号 3BSE040360R1 |
| 制造商 | ABB Ltd. — Electrification / Discrete Automation |
| 产品线 | I/O for AC500 PLC (PM5xx / PM6xx 系列) |
| 设备类型 | 混合模拟量 I/O 模块 — 4 AI + 2 AO with HART (Current Only) |
| 模拟输入通道 | 4× 4–20 mA / 0–20 mA(HART 5/6/7 FSK 解调内置) |
| AI 分辨率/精度 | 13 bit + sign(8192 级),±0.2% FS @ 25 °C,温漂 < 80 ppm/°C |
| AI 输入阻抗 | ≈50 Ω(电流模式,内置精密取样电阻) |
| AI 断线检测 | < 3.6 mA 或 > 21 mA 报 Sensor Failure |
| 模拟输出通道 | 2× 4–20 mA(可选 0–20 mA 组态),短路保护 |
| AO 分辨率/精度 | 12 bit + sign,±0.3% FS @ 25 °C |
| AO 负载能力 | 最大 500 Ω @ 24 V DC 外供(依接线图) |
| HART 支持 | HART 5/6/7 协议,通过 AC500 程序读取 PV/SV/仪表参数 |
| 隔离耐压 | I/O 侧↔逻辑侧 1500 V DC(光电隔离);通道间功能隔离 |
| 供电 | +24 V DC 由 背板总线提供(典型 2.0 W max) |
| 状态指示 | 前面板 LED:绿色 RUN / 红色 ERR / HART Activity(依固件) |
| 接线端子 | 配 端子单元 TU502 / TU504 / TU506(弹簧或 screw-cage) |
| 安装机架 | Local I/O Rack(最多混插 DI/DO/AI/AO/Temp 模块,max 8/16 slot 依机架) |
| 工作温度 | 0 °C ~ +55 °C( 扩展温度版可达 +60 °C,依具体认证) |
| 存储温度 | -40 °C ~ +70 °C |
| 相对湿度 | 5% ~ 95%(无凝露) |
| 防护等级 | IP20(柜内安装) |
| 认证 | CE、UL、cUL、DNV-GL、GOST R、RoHS、CSA |
| 尺寸(约) | 单槽 :宽~25 mm × 高~100 mm × 深~105 mm(不含端子突出) |
| 重量 | ≈0.12 kg(不含端子单元) |
| 生命周期状态 | Active / Mature — 在产可采;无 HART 版选 AX522,更多通道选 AX523 |
