产品核心摘要
- 型号 (Model): BSM90C-375UAX(BSM 系列 90 机座 C 型,完整选型代码依铭牌后缀)
- 品牌 (Brand): ABB(含 Baldor•ABB 美国产线 legacy)

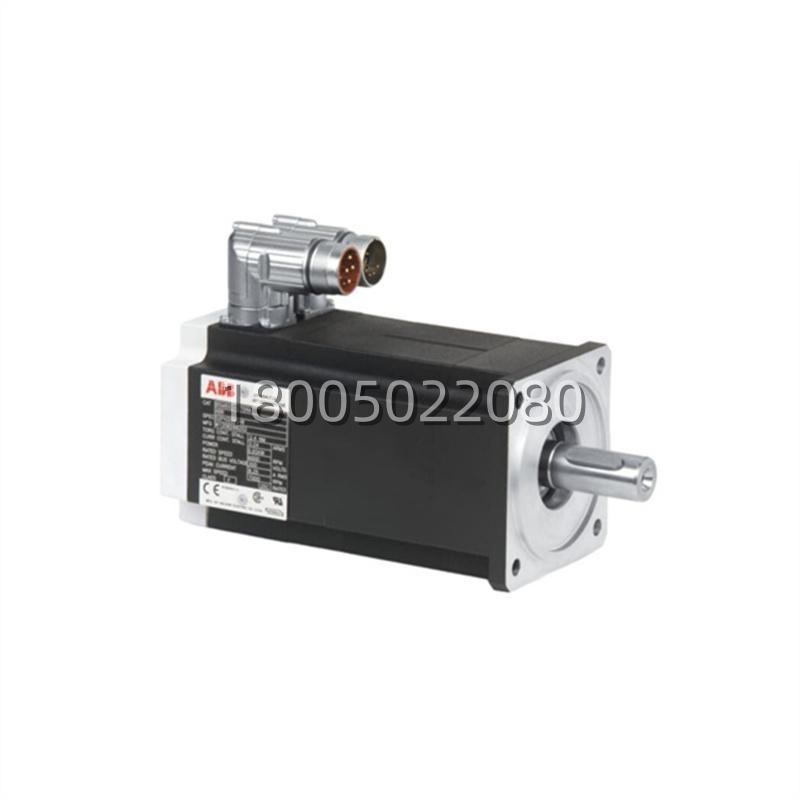

- 系列 (Series): BSM 系列 — 永磁同步伺服电动机 (Permanent Magnet Servo Motor, C-Frame)
- 核心功能 (Core Function): 将伺服驱动器输出转换为高精度转速/转矩,驱动数控机床、包装机械或收放卷轴定位运动
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型 (Type): 交流永磁同步伺服电动机 (AC Permanent Magnet Servo Motor)
- 关键规格 (Key Specs): 额定 3.75 kW / 3000 rpm / 11.9 N·m | 机座 90 mm (IEC 90 flange) | 单圈绝对值/增量编码器(依后缀) | 防护 IP65 轴伸侧
⚠️ BSM 老系列部分规格转入 Legacy/Phase-out(美国 Baldor-ABB 产线调整),建议确认最新供货状态,关键工位做 Last-time-buy 锁定
产品深度介绍
高速绕线或飞剪轴换成 BSM90C-375UAX 后,3000rpm 恒功率区够宽,加减速跟随误差比旧异步伺服小一半——现场实测 0–3000rpm 上升时间 <80ms,说白了就是典型的 C-frame 永磁伺服素质:高转矩密度、低热损。
BSM90C-375UAX 属 ABB BSM(原 Baldor BSM 系列并入)90mm 方形法兰永磁同步伺服电机,连续额定 3.75kW@3000rpm(峰值转矩依具体选型代码通常 2–3 倍连续转矩持续数秒),配单圈绝对值或 2048/2500 ppr 增量编码器(UAX 后缀含编码器及连接器定义,须核对原铭牌完整选项字母)。绕组绝缘 Class F(155℃),定子 IP65 轴伸端/IP40 后端(带油封),标配手动释放抱闸选项依订单(-B 后缀),热敏 PTC/KTY84 保护可选。自然风冷(自扇叶或光滑壳依版本),安装脚/法兰符合 IEC 标准 90 机座。拆开包装闻得到新漆味、轴伸有防锈油——这是新 surplus 的典型特征,不是返修货。
库存策略(Spare Parts Manager 视角): 归为 A/B 类关键运动备件(Legacy Item with Long Lead)。伺服电机故障虽低概率但停机影响大(单点运动轴),且 BSM 系列部分规格交期极长或 EOL。建议对关键单轴工位保 1 台 Buffer Stock(保险库存,注意需与原电机完全相同选型代码包括编码器/抱闸/缆线朝向,否则需重新调增益),遇全新原装做 Last-time-buy。多轴相同规格可共享库存(Min=1, Max=同类轴数×25%);跨厂区 Cross-site Sharing 需确认电机选型代码完全一致。新项目评估迁移至 ABB MicroFlex / MotiFlex e100 + 新伺服电机系列(如 HDS/SD 系列依区域)。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB(BSM 系列源自 Baldor•ABB 美国产线 legacy) |
| 型号 / 典型标识 | BSM90C-375UAX(完整选型代码依铭牌后缀字母确认,含电压/编码器/抱闸选项) |
| 产品名称 | BSM C-Frame 永磁同步交流伺服电动机 (Permanent Magnet AC Servo Motor) |
| 额定功率 | 3.75 kW(连续 S1) |
| 额定转速 | 3000 rpm |
| 额定转矩 | ≈ 11.9 N·m(连续),峰值转矩依具体选型 24–36 N·m(数秒) |
| 额定电流 | ≈ 9–12 A rms(依绕组电压 220V/380V △/Y,以铭牌为准) |
| 额定电压 | 通常 220V ∆ / 380V Y(3-phase,依具体选型代码 — 必须核对铭牌) |
| 编码器类型 | 依 UAX 后缀 — 常为单圈绝对值 EnDat/Hiperface 或 2500ppr 增量(务必核对原电机完整后缀确认协议) |
| 抱闸 (Brake) | 依选型后缀(-B 表示 24V DC 弹簧闭合电磁释放),无 -B 则无抱闸 |
| 热保护 | 标配 PTC 热敏电阻或 KTY84(依版本,接伺服驱动器 STO/OT 输入) |
| 绝缘等级 | Class F(155℃),耐压测试 AC 1500V 1min(典型) |
| 防护等级 | IP65 轴伸侧 / IP40 非驱动端(带风扇罩可提升至 IP54 整体依版本) |
| 冷却方式 | 自冷却(光滑壳) 或 自带离心风扇(IC410/IC411 依版本) |
| 安装尺寸 | IEC 90 法兰 (⌀90mm 止口),轴径通常 ⌀19mm 或 ⌀24mm(依具体 BSM90C sub-type) |
| 工作环境 | 0 ~ +40℃(运行),-20 ~ +70℃(存储),RH 5%–95% 无凝露 |
| 重量 | ≈ 12–16 kg(依抱闸/风扇配置) |
| 认证 | CE / UL / CSA / RoHS(依批次) |
| 生命周期 | Legacy / Limited Availability(部分 BSM C-frame 规格 Phase-out — 建议核实最新公告) |
