产品核心摘要 | Product Core Brief

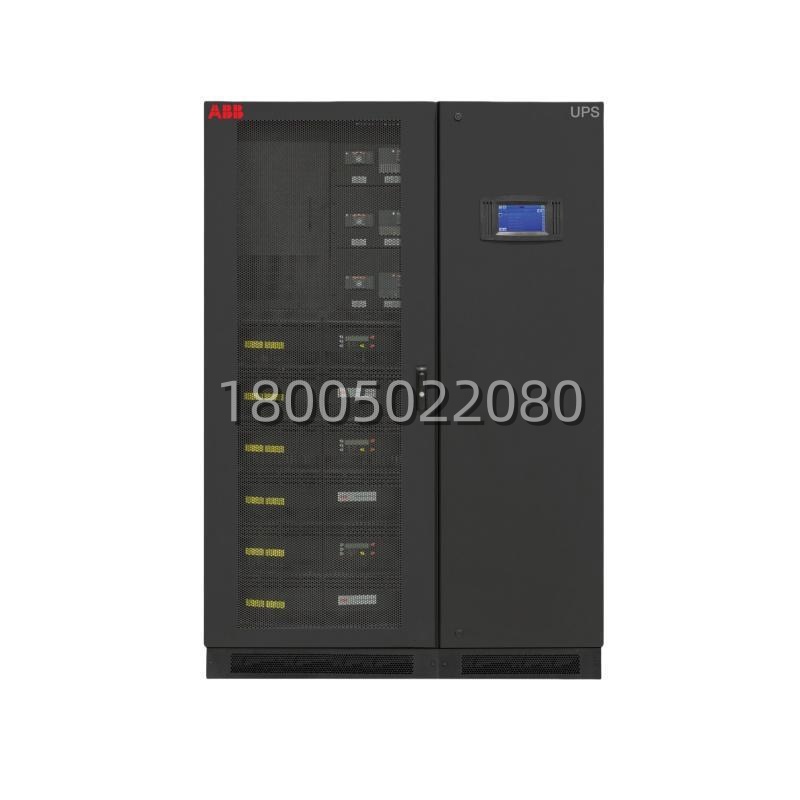

- 产品线: ABB Conceptpower DPA(Decentralized Parallel Architecture 分散式并联架构)
- 模块身份: Power Module / Slide-in Power Module(可更换功率单元,非DC开关电源、非控制板)
- 系统功率档(常见子系):
- DPA S2: 单模块 30 / 40 / 50 kVA,单机柜 30–250 kVA
- DPA 120 UL: 单模块 20 kW,系统 20–120 kW @208V
- DPA 240 UL: 单模块 40 kW,系统 40–240 kW @415V(柜内最多6模块)
- DPA 500: 单模块 100 kW,单框500kW,扩展至3 MW
- 核心功能: 每个模块是一台自包含在线双变换UPS(PFC整流→逆变→独立静态旁路),多模块并联实现N+1冗余扩容,任一模块可在线抽出/插入(Online-Swap Modularity)
- 拓扑: True online double conversion(VFI),效率在线模式可达 ~96%,Eco-mode ≥99%
- 输入/输出: 三相 230/400V档(S2)或 208V(UL系)/415V(240系),接线 3ph+N+PE,输入PF≥0.99,THDi<3.5%
- 成色现实: 多数现场找的是 MRO续保件/New Surplus/厂家翻新——Conceptpower DPA平台已属成熟/部分legacy语境,模块级备件必须核对框架型号+序列号+固件兼容性
关键技术规格 | Key Technical Specifications
| # | 项目 | 规格(以框架官方数据为准) | 现场/采购怎么用 |
|---|---|---|---|
| 1 | 系统名称 | ABB Conceptpower DPA 模块化三相UPS | 先确认你柜门铭牌写的是 DPA S2 / DPA 120 / DPA 240 / DPA 500 哪一系 |
| 2 | 模块角色 | Slide-in Power Module(自含整流+逆变+静态旁路+控制+charger) | 它不是”电源板”——是整个功率转换链,重量/散热/连接器都大 |
| 3 | 单模块额定容量 | 30/40/50 kVA(S2)· 20 kW(DPA 120)· 40 kW(DPA 240)· 100 kW(DPA 500) | 容量档不同不能混插——50kVA模块塞不进只认30kVA的槽位逻辑里 |
| 4 | 系统容量范围 | 30–250 kVA(S2单柜);20–120 kW(DPA 120);40–1.2MW(DPA 240);100kW–3MW(DPA 500) | 买模块前先把柜体铭牌序列号抄下来 |
| 5 | 拓扑 / 工作模式 | Online double conversion(VFI);Static bypass内置;可选Eco-mode | 旁路开关在模块内部→模块故障会自动甩负载到旁路或隔离,取决于柜级配置 |
| 6 | 输入输出 | 3ph+N+PE;Nom. 230/400V 或 208V 或 415V(取决于型号/市场);50/60Hz可选 | 电压档错了(208vs415)物理插头/母排都对不上 |
| 7 | 输入性能 | PF≥0.99;THDi <3.5%;频率范围 35–70 Hz | 对上游发电机容量的要求比老式6脉冲整流好太多——但谐波滤波/接地设计仍不能省 |
| 8 | 输出性能 | V THD <1.5~2%(线性 load);输出 PF 0.8(S2)/ 1.0(DPA 500) | 挂IT负载时PF=0.8档要注意kVA→kW折算 |
| 9 | 效率 | Online ≤96%;Eco ≥99% | 效率数字好看,但决定寿命的是环境温度+风扇滤网清洁周期+直流母线电容老化 |
| 10 | 冗余/扩容 | N+1 via extra module;horizontal parallel up to 6 frames(S2)or 5 frames(240) | MTTR极低的前提:备件模块版本对、柜内直流母线已放电、操作票到位 |
| 11 | 维护特性 | Online-swap modularity(OSM)——模块可在系统运行时安全抽出/插入 | “可热插拔”≠”不用LOTO规程”;抽模块前确认剩余模块能扛N-1负载 |
| 12 | 合规 | IEC/EN 62040-1 / 62040-2 / 62040-3;ISO 9001/14001体系制造 | 机房验收常查62040-3性能等级报告 |
产品深度介绍 | Product Introduction
(开篇策略:溯源 + 场景痛点直入)
Conceptpower DPA 这个名字在国内备件市场经常被简化成一句”ABB UPS电源模块”然后就乱搜——但它的架构逻辑跟普通塔式UPS或小功率机架UPS不是一回事。DPA = Decentralized Parallel Architecture,核心思想是每块功率模块自己就是一个完整的UPS:有自己的整流器、逆变器、独立静态旁路、逻辑控制和电池充电机,模块之间不共享关键单点部件。所以当你说”UPS电源模块坏了要换一块”,实际要换的是一台 30~50kVA 级(或20kW/40kW/100kW级)的完整功率转换引擎,不是拧两颗螺丝换个风扇电源板那么轻巧。
这套东西最早随ABB面向数据中心和关键工艺的模块化UPS战略推出来,在服务器机房、小型IDC、医疗设施、自动化控制电源(仪表风/控制系统母线)等场景积累了大量在役机柜。它的强项就是”六个九”方向的可用性和在线更换能力——模块抽出来,系统靠剩下N-1撑住,新模块滑进去,总线同步后自动承接负载。但正因为这东西高度集成,模块的”可互换性”有一条硬红线:框架型号、模块容量档(30/40/50 vs 20kW vs 40kW vs 100kW)、固件/硬件版本必须对齐。采购端最常见的事故就是把A系DPA模块买来塞B系框架,看着导轨能对、插头差一点、控制器报一串你不认识的错误代码。
