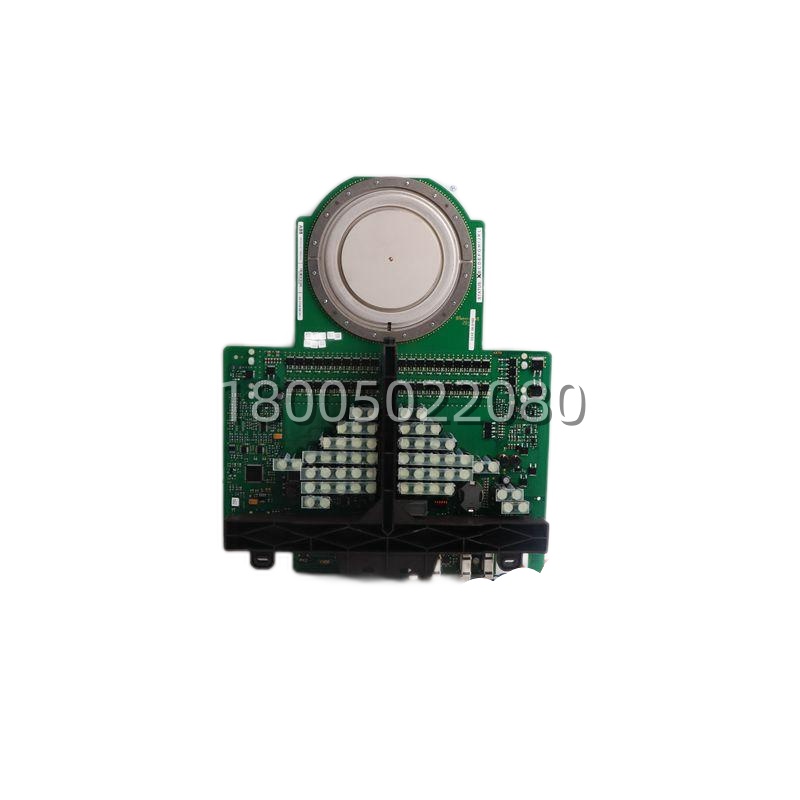

产品核心摘要 | Product Core Brief
- 型号标识:UNS2880A-P V1(UNS = UNITROL 系统命名系)
- 物料号(Article):3BHB005727R0001(
3BHB…是 ABB 电力系统/励磁/高压产品老编码体系,区别于自动化部的3BSE…) - 品牌:ABB
- 归属系统:UNITROL 5000 同步发电机静态励磁系统( thyristor-based excitation)
- 核心功能:作为励磁柜的控制与运算板(Control & Operation Board / 控制处理板)——采集发电机 PT/CT 电压电流信号 → 执行 AVR(自动电压调节器)算法 → 产生晶闸管门极触发脉冲 → 管理励磁电流输出 → 同时跑系统状态/故障记录/通信监视
- 产品类型:励磁系统 PC Board Module / Control Board(插卡式,装于励磁控制单元机架/插槽内)
- 关键规格速览(保守写法,只列可核验的物理定位项)
- 形态:多层 PCB 插卡式模块,板载 DSP/MCU + 信号调理 + 光纤/总线接口的混合型结构
- 信号侧:发电机电压/电流测量输入(经励磁柜内 PT/CT 变送/隔离链进入)、晶闸管触发输出(光脉冲或脉冲变压器耦合)
- 系统通信:与 UNITROL 5000 体系的操作面板/ARCnet 内部总线/监视PC 交互(不是你 DCS 的 Modbus TCP 直连)
- 供电:由励磁控制单元内部的 直流电源子系统供给(常见与 24V/±15V/5V 多级轨相关),不从柜外插墙式电源砖取电
- 环境:柜内工业级,典型 -20…+60 °C 规划范围(以你的具体励磁柜手册为准)
关键技术规格 | Key Technical Specifications
坦诚说:这一物料属于 ABB 电力系统 legacy 编码系(3BHB…),公开可自由下载的 datasheet 不像 3BSE 自动化件那样满天飞。下面的清单把”板上能观测到的功能分区”和”工程上你真正需要核对的东西”分开——不会替你编不存在的数。
| 项目 | 说明(工程务实写法) |
|---|---|
| 完整标识 | UNS2880A-P V1 / 物料 3BHB005727R0001 |
| 系统定位 | UNITROL 5000 励磁系统 —— 控制主板/COB(Control & Operation Board)或同级控制处理板 |
| 它干什么 | AVR(自动电压调节)+ 励磁控制算法 + 晶闸管触发时序 + 故障录波/状态记录 + 与励磁系统人机/监视通信 |
| 不是什么 | ❌ 不是 PLC 模块 ❌ 不是 DCS 卡 ❌ 不是机器人伺服驱动 ❌ 不是通用 I/O 扩展 ❌ 不能当独立控制器用 |
| 安装形态 | 插装入励磁控制单元的 专用机架槽位/背板连接器(有导向肋/定位销,靠板边金手指或欧式插头与背板啮合,前面板螺钉锁机械接地) |
| 供电来源 | 励磁柜内部控制电源模块供给(多级隔离 DC 轨:24V 逻辑侧 + 模拟 ±15V + 5V 数字),不由用户外拉 220V 或外置适配器 |
| 信号输入链 | 发电机 PT 二次电压 / CT 二次电流 → 柜内测量变送/隔离放大 → 板上 ADC 调理链(板上可见精密运放+滤波网络+多圈基准类器件) |
| 触发输出链 | 至晶闸管门极驱动的光脉冲发射器(LED/光纤耦合)或脉冲变压器初级——高压侧隔离在此级极其关键 |
| 通信/监视 | 内部总线(常见 UNITROL 体系文档提 ARCnet / 光纤链路类)连操作面板/PC 工具;对外电厂 DCS 一般走 I/O 接点/4-20mA/串行监视,不是直插以太网交换机 |
| 状态指示 | 板上通常有 LED 阵列(运行/故障/触发状态/通信活动类),具体含义以你柜内现有板的正面丝印标签和手册 LED 表为准 |
| 硬件版本 | V1 这个后缀 = 硬件版本/修订 tier —— 替件时V 级尽量匹配(V1→V1 最稳;跨 V 改版可能涉及 firmware/EPROM 内容/连接器细微迁移) |
| 环境/合规 | 柜内 IP20;设计用于发电厂励磁室环境(EMC 强、温度变化、静电敏感——换板必须 LOTO + ESD 腕带) |
| 生命周期 | UNITROL 5000 本身仍在支持但 个别早期板级件进入 classic/legacy 流转;很多 3BHB 料走备件商/拆机测试合格渠道 |
| 成色诚实建议 | 别写”全新原装工厂密封”去赌——写 “功能测试合格 + 序列号可追溯 + 外观/焊点/电容状态核验” 反而更可信也更能保护你自己 |
产品深度介绍
励磁系统控制板有个特点:它不出声,但一出问题全厂都知道。
UNS2880A-P V1 在 UNITROL 5000 柜里扮演的是”算电压的那颗头”——发电机出口 PT 二次进来,板上 DSP/MCU 跑 AVR 闭环,算出下一拍该给晶闸管多大的导通角,然后通过光脉冲/隔离通道把触发命令推下去。整套活的核心是 确定性:采样窗口、算法步长、触发脉冲宽度和对系统事件的响应顺序,少一样就不是”电压稳”而是”励磁波动→无功振荡→保护跳闸”。
