产品核心摘要

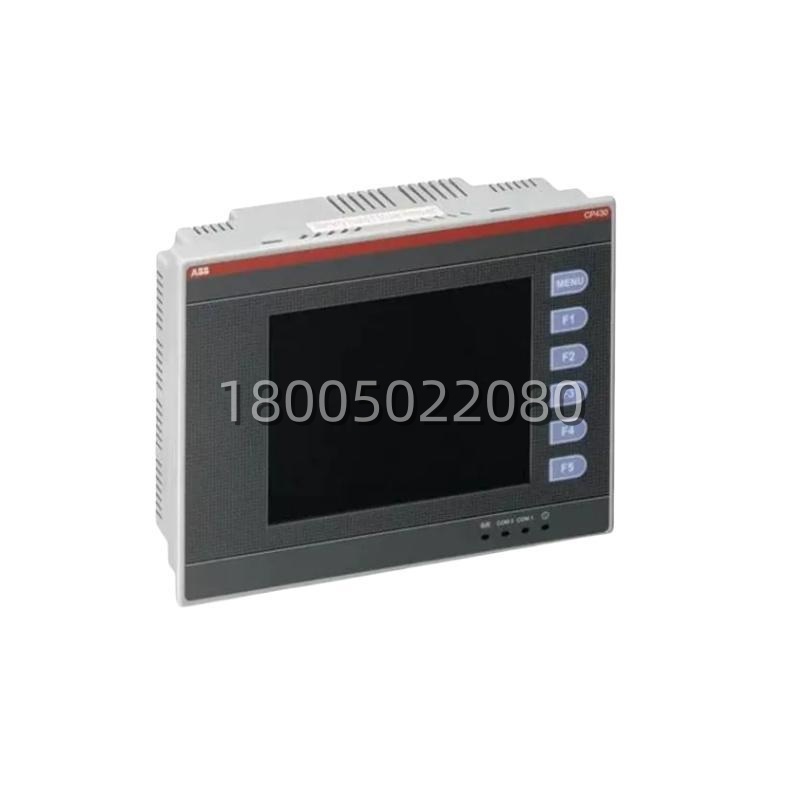

- 型号: CP430BP-ETH(CP400系列,CP430家族以太网版本)
- 订货号/物料号: 1SBP260194R1001(常见写法CP430 BP-ETH)
- 品牌: ABB(Automation Products / CP400 HMI)
- 系列: CP400 操作员终端/紧凑型工业HMI(CP430尺寸级:5.7″面板轮廓)
- 核心功能: 面板嵌入式HMI——用模拟电阻触控屏+物理功能键做人机操作界面,通过以太网及RS232/RS485(COM1/COM2)跟PLC/驱动器/上位系统通信,工程画面由 Panel Builder(CP400Soft) 下载
- 产品类型: 操作员控制面板 / 工业触控HMI面板(非机架模块、非PLC CPU)
- 关键规格: 供电 24V DC ±15% · 屏 5.7″ 320×240 16级蓝 STN · 以太网口 · IP65前屏 · 安装切孔 185.8×135.8mm
成色提示:公开市场流通多为全新库存尾货(New Surplus)或拆机测试件;面板属于机械易耗品(背光CCFL寿命、按键薄膜老化),到货建议先上电自检再装机。
关键技术规格
| 参数项 | CP430BP-ETH 规格 / 说明 |
|---|---|
| 完整标识 | CP430BP-ETH · 订货号 1SBP260194R1001(CP400系列) |
| 产品形态 | 面板嵌入式操作员终端(HMI),前面板装螺钉夹具固定,安装深度约 59.1 mm |
| 前面板尺寸(W×H×D) | 195.0 × 145.0 × 6.0 mm(含面贴厚度方向,夹具处更深) |
| 开孔尺寸(Cut-out) | 185.8 × 135.8 mm(±0.5) |
| 前面板防护 | IP65 / NEMA 4X(手册注明:仅限室内使用) |
| 显示屏 | 5.7″ STN LCD,16级蓝色(蓝阶单色灰阶),分辨率 320 × 240 px,可视区约 117.2 × 88.4 mm |
| 背光类型/寿命 | CCFL,手册给的典型寿命约 50,000 h @ 25°C(不是LED,寿命随温度下降) |
| 触摸/按键 | 模拟电阻触控屏 + 1× Menu键 + 5×用户功能键(F1–F5)(薄膜按键寿命 >1,000,000次) |
| 供电 | 24 V DC ±15%(典型消耗 < 20 W / < 约 840 mA量级——以你的背光亮度/外设负载为准) |
| 通信接口 | Ethernet(RJ45) · COM1:9针母头 RS232/RS485 · COM2:25针母头 RS232/RS422/RS485 · 另有USB口(用于传输/记忆棒,依机型启用) |
| 存储扩展 | CF卡插槽(CompactFlash)——工程数据/数据记录/配方扩展常用的落点(型号/容量以手册兼容清单为准) |
| 内存/CPU | 32位RISC CPU · Flash 4 MB(老固件组织)/部分资料标注更大文件系统空间用于画面工程 · RAM 16 MB · 电池保持 512 KB(数据/配方掉电保持)· RTC(可充电锂电池) |
| 软件工程工具 | ABB Panel Builder(早期也叫 CP400Soft,1SBS260284R1001);后续版本可随 Automation Builder 版本Profile集成调用 |
| 环境/合规 | 工作 0…+50 °C · 存储 -10…+60 °C · 湿度 20–90% RH 非凝露 · 自然冷却 · 振动/冲击/EMC按IEC/EN体系(手册附CISPR 22 Class A等) |
产品深度介绍
CP430BP-ETH在柜子上扮演的角色很明确:它不是PLC,它是”机器跟人之间的前台”——操作工按F1–F5、点触控屏改设定、看报警;面板背后用以太网把画面变量跟AC500(或走串口Modbus RTU的第三方PLC)绑在一起,工程文件全在Panel Builder里,CF卡负责把历史/配方留下来。
跟现在主流宽色域TFT屏比,这块的”5.7寸 320×240 蓝阶STN+CCFL”看着朴素,但在老线改造现场它的优势恰恰是稳定性与确定性:前面板IP65封胶方案成熟、切孔尺寸固定(185.8×135.8)、夹具安装方式几十年不变——你最怕的不是分辨率低,而是换面板开孔对不上、夹具孔位偏半毫米、旧工程文件打不开。买这块板真正值钱的附加值,通常不是屏,是对方能不能给你工程文件迁移路径(Panel Builder版本兼容/字体/位图/变量地址复用),不然换完还得你重画画面,停机时间翻倍。
