产品核心摘要 | Product Core Brief
- 型号：CP630
- 订货号（Product ID）：1SAP530100R0001
- ABB型名：CP630（Variant: 基础版，非 -WEB）
- 品牌：ABB
- 系列归属：CP600 系列 — Control Panels / HMI（人机界面操作面板）

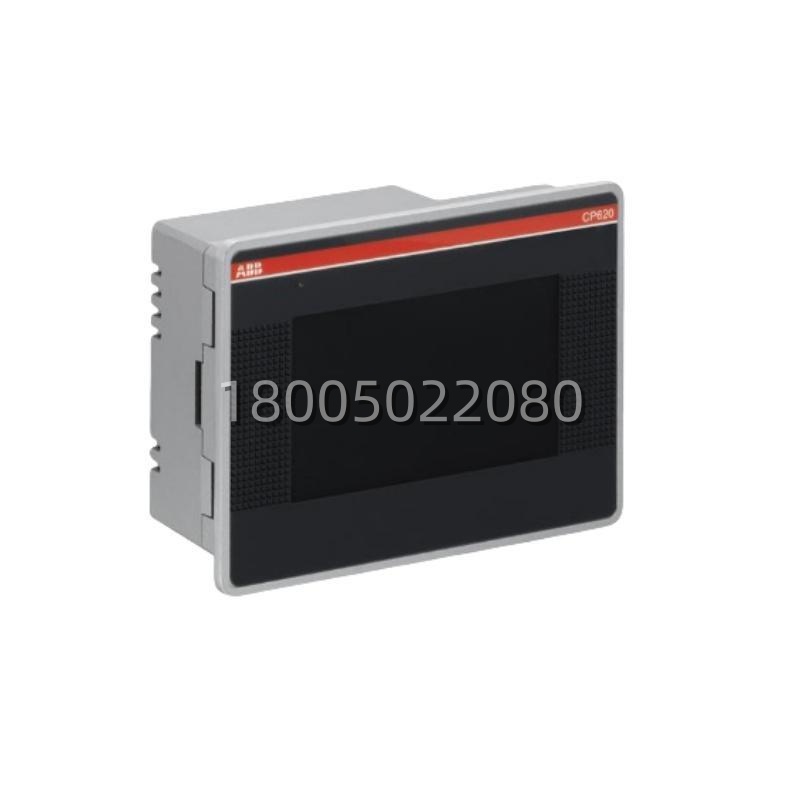

- 核心功能：柜门/控制台安装的图形操作终端——5.7″ TFT触控屏，跑 PB610 画面运行时刻，通过以太网或串口与控制器(AC500等)交换标签/变量，给人看报警、趋势、配方和操作按钮
- 产品类型：Industrial HMI Control Panel（非PLC、非DCS卡、非继电器）
- 关键规格速览
- 屏：5.7″ TFT，320 × 240 px，64K色，LED背光 200 cd/m²
- 触控：电阻式（4线），塑料膜覆玻璃
- 处理器/系统：ARM Cortex‑A8 600 MHz / Windows Embedded CE 6.0 Core系
- 内存：RAM 256 MB / Flash（用户数据）128 MB
- 供电：24 V DC（范围 18…32 V DC），@24V 约 0.65 A（≈ 16 W级）
- 防护：正面 IP66（压铸铝前框），后部本体 IP20
- 开孔/外形参考：面板可视轮廓约 187(W) × 147(H) mm，深度 ≈51 mm（以你安装图纸为准，下面给具体裁板尺寸）
关键技术规格 | Key Technical Specifications
| 项目 | 说明（交叉验证自ABB datasheet/手册提取，非模板编造） |
|---|---|
| 完整标识 | CP630 / 1SAP530100R0001（基础版，无内建Web服务器；-WEB版另号 1SAP530200R0001） |
| 生命周期 | ABB数据表标注 Classic（新项目建议确认是否转 CP635-Fx / 新CP系列方向） |
| 显示屏 | 5.7″ TFT-LCD，320 × 240，64 K colors (65536)，亮度 200 cd/m²，LED背光，典型寿命 40,000 h @ 25 °C |
| 触摸屏 | Resistive（电阻式），4线，玻璃基材+塑料膜覆盖 |
| CPU / OS | ARM Cortex‑A8 600 MHz / Microsoft Windows Embedded CE 6.0 Core（PB610 runtime环境） |
| 应用内存 | HMI工程区容量典型 up to 30 MB项目规模级（Flash 128 MB为存储介质） |
| RAM / Flash | 256 MB RAM / 128 MB Flash（用户数据区）+ SD卡插槽扩展 |
| 实时时钟 | 板载RTC，<100 ppm精度@25°C，后备电池 3 V / 50 mAh 锂充电（VL2330类），非用户可自行更换，缓冲约数月级 |
| 供电 | 24 V DC，允许范围 18…32 V DC，电流约 0.65 A @ 24 V（≈16.8 W）；低于18V系统可能按最低供电约束动作 |
| 通信接口 | 2 × 10/100 Mbit Ethernet（带集成2口交换功能，常可省柜外小交换机） 1 × RS-232/422/485（DB9 female，软件配置端口类型） 2 × USB 2.0 Host 1 × SD卡 |
| 扩展 | 2 × 扩展插槽（留作CP600系的选件插件模块——具体可用模块以你的固件/配置为准） |
| 防护等级 | 前框（操作面）IP66 per IEC 60529；后部壳体/接线区 IP20（必须装进柜门开孔或带后罩） |
| 环境 | 运行 0 … +50 °C；存储 -20 … +70 °C；湿度 5…85% RH 不凝露 |
| 认证（典型） | CE；UL/c-ULus；DNV等船级社；Class I Div 2（MSIP相关）；RoHS |
| 软件 | PB610 — Panel Builder 600 画面工程工具链；CP630带runtime license；CP630-WEB版额外支持MicroBrowser/AC500 Web Server可视化 |
| 安装关键尺寸（面板切口） | CP600系列 5.7″级面板开孔典型 ≈175.5 × 131.5 mm（圆角R≈10mm级）——你裁板前必须以ABB安装图公差为准，不要纯按网页毫米盲切 |
| 净重/装箱 | 约 0.82 kg 净 / 约 1.3 kg 毛；装箱约 280×210×120 mm |
产品深度介绍
五年前我在一个水泥磨项目上碰到过最典型的CP630死法：不是主板烧了，是夜班操作员戴着手套捅了两年塑膜表面，划痕积累到某个阈值，触控校准开始飘——然后某天上午它干脆报”Touch Drift”锁屏。
