产品核心摘要
- 型号: CP-A CM
- 物料号: 1SVR427075R0000
- 品牌: ABB(Electrification — CP系列开关电源/电源冗余系统附件)
- 系列: ABB CP-A 系统 — 具体服务于 CP-A RU 冗余单元(用于两台开关电源并联冗余的二极管解耦+监控架构)

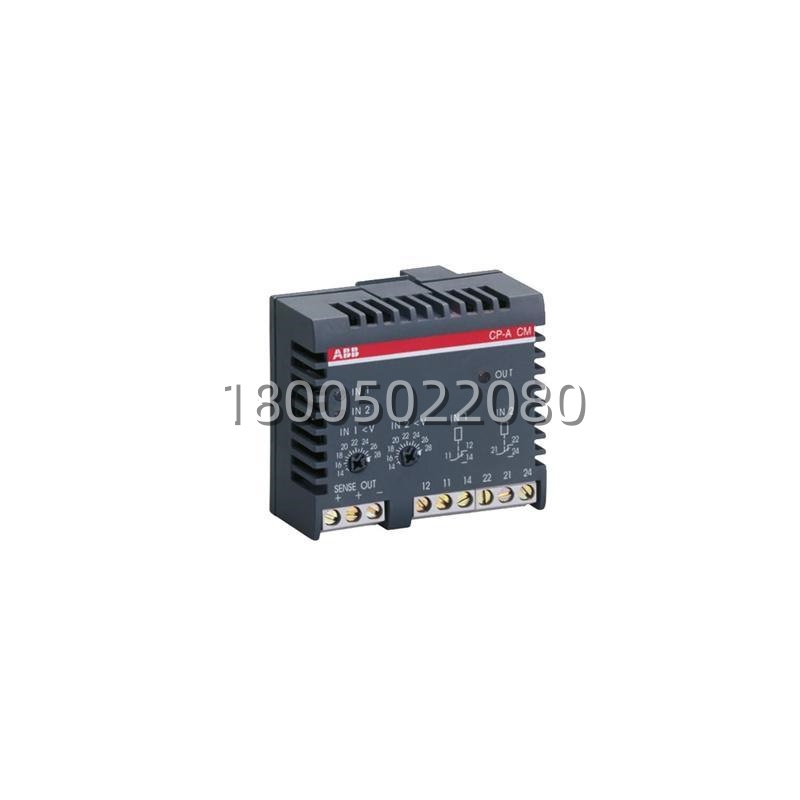

- 核心功能: 插在CP-A RU冗余单元上的可插拔监控控制模块——实时监测冗余单元两路输入通道的电压,欠压时释放对应继电器输出,触发报警/切换逻辑
- 产品类型: 电源冗余监控模块(Monitoring / Control Module),非PLC模块,非机架卡,不走Profibus/EtherNet
- 关键规格: 阈值可调 14–28 V DC · 2路继电器输出 · 螺钉端子 · 插装式(plugged onto CP-A RU)
关键技术规格
| 参数项 | 规格 / 说明 |
|---|---|
| 完整标识 | CP-A CM · 物料号 1SVR427075R0000 · ABB 1SVR…系列(电气产品/电源系统附件) |
| 功能定位 | 监控模块,插在 CP-A RU 冗余单元上,监测两路输入通道的欠压(undervoltage) |
| 适配主机 | CP-A RU 冗余单元(二极管解耦式并联冗余,每路max 20A,合计输出max 40A) |
| 监控通道 | 通道1 / 通道2,各一路独立监测 |
| 阈值调节范围 | 每通道独立可调 14 V → 28 V DC(前面板电位器调节,刻度可见但建议万用表校准) |
| 输出端 | 2 × 继电器输出(每通道对应一个继电器:通道电压高于阈值→继电器吸合/LED亮;低于阈值→继电器释放/LED灭) |
| Sense输出端子 | 端子标记 “Sense OUT”:+, +, –(用于检测实际端电压,补偿线路压降——需以原接线图为准) |
| 输入端子(通道1) | 端子 11, 12, 14 |
| 输入端子(通道2) | 端子 21, 22, 24 |
| 端子类型 | 螺钉端子(Screw Terminals) |
| 状态指示 | LED IN 1(绿)= 通道1电压 > 阈值;LED IN 2(绿)= 通道2电压 > 阈值;LED OUT(绿)= 输出电压 > 3 V |
| 安装形式 | 直接插装(pluggable)到 CP-A RU 冗余单元本体上——不是DIN轨独立件,离开RU本体没有意义 |
| 工作温度 | 典型 -25 °C … +70 °C(以数据手册 2CDC 271 002 F0xxx 为准) |
| 防护等级 | IP20(靠柜体防护) |
| 重量(毛重/包装) | 约 0.084 kg |
| 产地(批次信息) | Germany(DE)——ABB Electrification 体系 |
| 合规标识 | CE;对应HSN 85364900(继电器类器件) |
| 配套文件 | ABB数据手册 2CDC 271 002 F…(CP-A CM + CP-A RU 配套) |
产品深度介绍

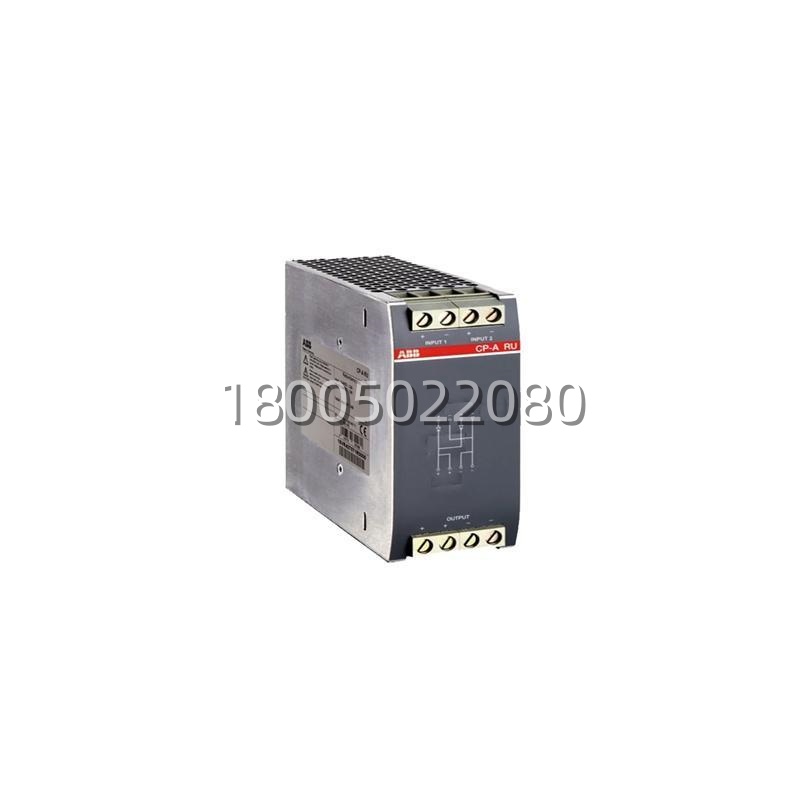

如果你站在柜前,看到这两样东西挨在一起——一块叫CP-A RU的金属单元(带前面板二极管散热片和两颗大螺钉端子),上面插着一个窄条塑料模块写着CP-A CM——那它就干一件事:盯电压。
CP-A RU让两台24V开关电源并联冗余(各自up to 20A,合计max 40A输出),靠内置二极管做解耦。但二极管不说话——它不会告诉你”左边那台电源塌到18V了”。CP-A CM就是干这个的:每通道一个可调阈值旋钮(14–28V),电位器拧到你觉得安全的下限,然后只要通道电压高于阈值,对应绿色LED亮、继电器吸合;一掉下去,继电器释放,你把这组接点拿去报警灯/PLC DI/BMS联锁就行。
从维护角度说,这块模块最常见的两种故障模式都不是它”坏”,而是:①电位器触点氧化导致阈值漂移(尤其在粉尘/酸性气氛柜里)→明明电压够了但继电器老释放→虚警;②继电器机械触点寿命到了(十万次级别动作后接触电阻变大)→你的DI读到抖。 排查时先别换件——拿万用表量一下实际通道电压跟阈值电位器两端参考值,基本就能定案。
