产品核心摘要

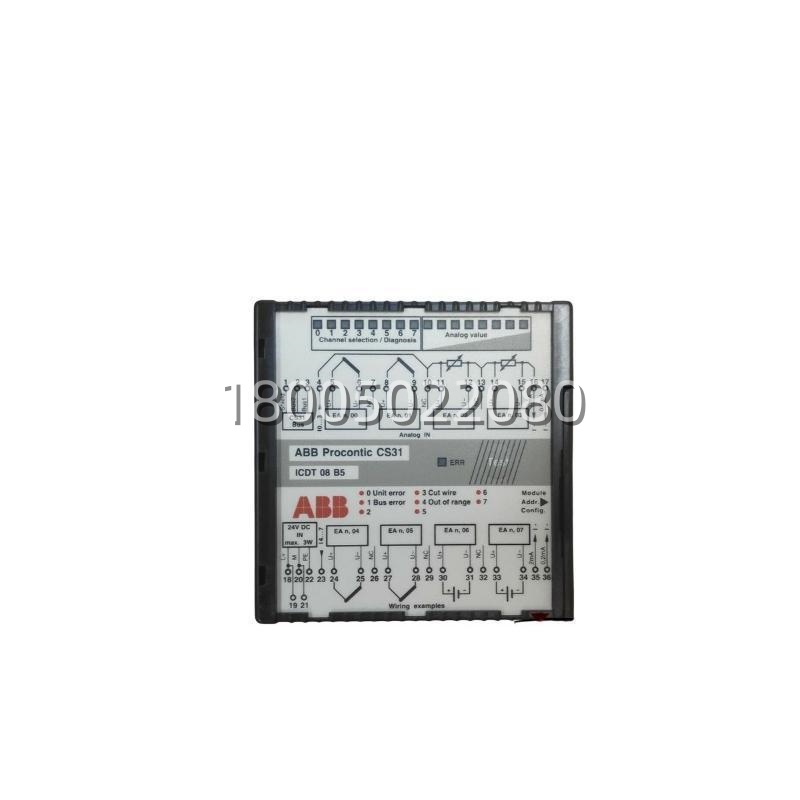

- 模块型号: ICDT08B5
- 物料/订单号: GJR5251600R0101（ABB GJR编号体系——源自ABB Schalt- und Steuerungstechnik / Heidelberg产线）
- 品牌: ABB（原BBC/ABB Procontic系列）
- 系统平台: ABB Procontic CS31 — 分布式PLC/I/O系统（CPU 07KR91/07KT92/07KT93 + I/O机架组件）
- 核心功能: 8路模拟量输入采集，通过CS31系统总线送回CPU；量程由模块上的量程卡/量程跳线（Range Card设置）和软件组态共同决定
- 产品类型: CS31机架I/O模块（Analog Input Module）— 非独立DIN轨模块，非通用AI卡
- 关键规格: 8 AI通道 · CS31 RS-485总线 · 量程配置依赖物理量程卡 · 通道电气隔离 · 诊断LED
关键技术规格
| 参数项 | 规格 / 说明 |
|---|---|
| 模块标识 | ICDT08B5 · 物料号 GJR5251600R0101 |
| 系统归属 | ABB Procontic CS31 系统 — I/O模块段（见ABB原厂PDF：Analog Input = 07 AI 91 (ICDT 08 B5)） |
| 通道数 | 8 路模拟量输入（AI 通道 I0…I7 映射到端子号区间，依所用终端单元TU而定） |
| 信号类型 | 依量程卡/量程跳线配置：电压（±10V、0–10V等）、电流（0–20mA/4–20mA，需250Ω精密分流电阻或内置分流路径）、RTD（Pt100等需3线/4线接法） |
| 分辨率（系统基准） | CS31 AI体系典型为 12-bit + sign（含符号位的有效动态范围）——这是一个架构事实，不是”16位”电商凑数 |
| 精度 | 典型工业级：在配置正确、屏蔽良好前提下约 ±0.1% FSR量级；具体受量程卡版本、线阻补偿、环境温度三项影响最大 |
| 采样/转换机制 | 由总线周期驱动——模块不是自由运行ADC，而是按总线主站轮询节拍更新数据 |
| 总线接口 | ；模块地址在主站工程里分配，不是Modbus站号 |
| 隔离 | 模块级电气隔离：I/O侧 ↔ 系统总线/逻辑侧之间有隔离屏障（典型数百伏AC测试耐压级），抗地环路靠这个 |
| 状态指示 | 模块面板带LED：系统/供电状态 + 通道/错误指示（依具体硬件版本变体） |
| 安装形式 | 装入的I/O机架/站机架槽位（ICD系列机械结构），通过机架背板总线与耦合器/CPU通信——不是DIN轨独立件 |
| 端子连接 | 通过配套终端单元（TU）排缆连接；现场线压在TU的螺钉端子侧，模块本体插在TU上方——拆的时候先拔模块再卸TU排缆 |
| 工作温度 | 典型 0 °C ~ +60 °C（柜内，受机架密集发热影响；写-20或+70的电商页是套通用PLC模板，以你的机架手册为准） |
| 防护 | IP20（本体靠柜体防护） |
| 产地（原厂批次） | Germany（Heidelberg / ABB Schalt- u. Steuerungstechnik 体系） |
| 生命周期 | 停产 — 走ABB Service / 生命周期管理追溯；备件市场以New Surplus + 拆机件流转 |
产品深度介绍
ICDT08B5在系统里的角色很简单但也很容易低估：它是”传感信号进CPU的第一道门”，而第一道门的麻烦从来不是精度数字，是接线和量程配置。
这个模块的模拟前端不是靠软件下拉菜单就能搞定的——它上面有物理量程卡/跳线，决定了每一组通道的增益、输入阻抗、分流路径。你拿一块拆下来的ICDT08B5换上去，如果新板的量程卡位置跟旧板不一致（比如旧的是±10V，新的是4–20mA），插上去CPU读到的值不会”差不多”，而是完全错误的比例+偏移，或者干脆饱和。正确流程永远是：换模块前先拍照量程卡跳线位置，新板照原样设，然后再用在线监视确认几个已知信号点（比如4mA/20mA对应工程量0%/100%）。
另一个现场老坑：走RS-485但不是Modbus。它的帧格式、地址机制（DIL拨码设总线地址00–99）、CRC8（不是Modbus CRC16）、主站轮询周期——全都是ABB专有。拿Modbus调试工具去抓它会看到波形但解不出帧。如果你柜子报”AI值跳/某个站时好时坏”，先查总线终端电阻、A/B极性、站地址DIP有没有震松，再怀疑模块本体。
