产品核心摘要

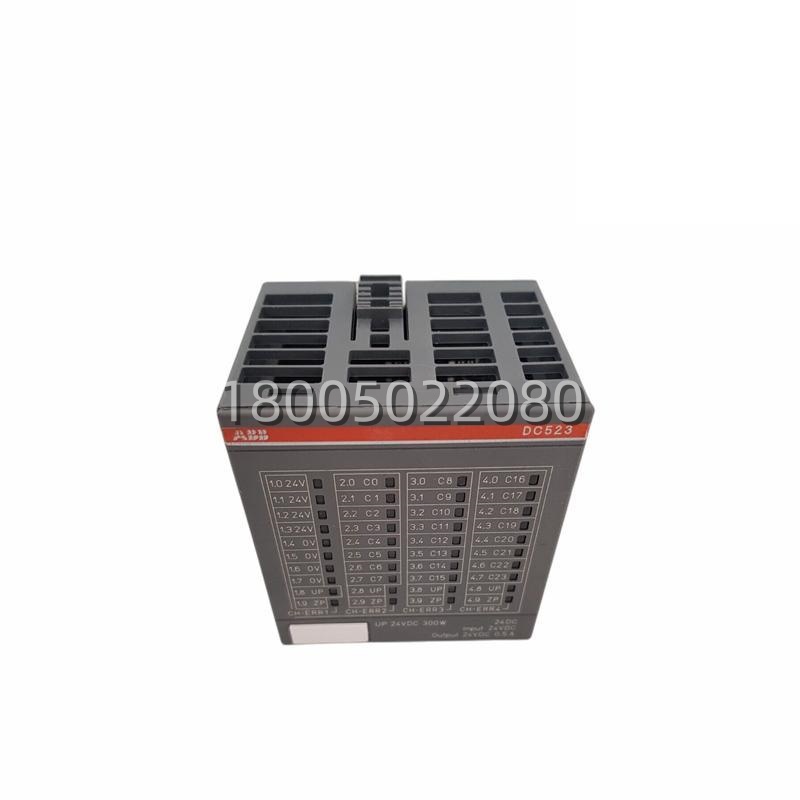

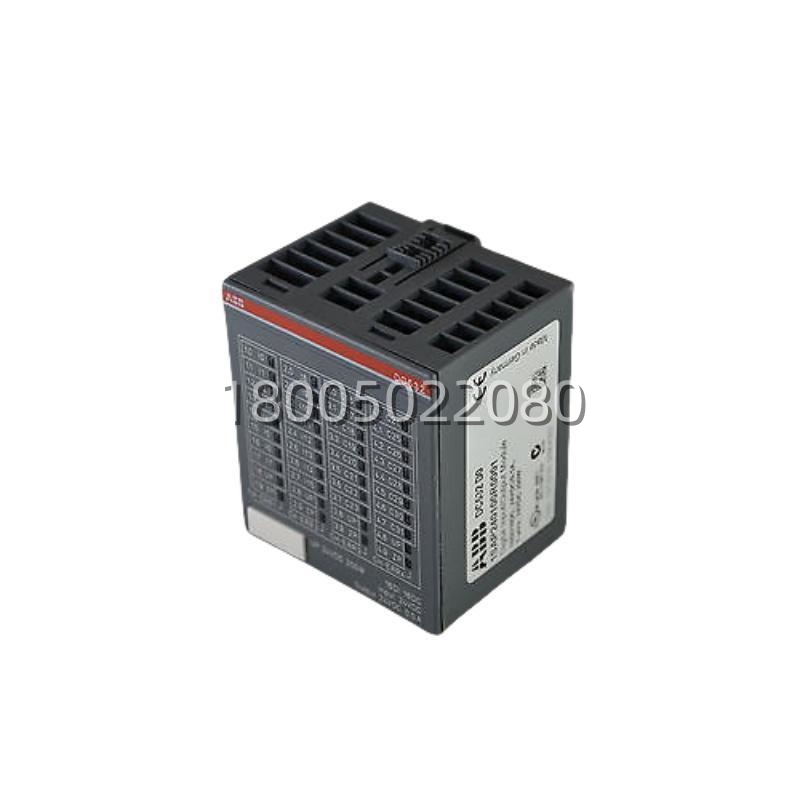

• 型号: DC523 B7（1SAP240500R0001）
• 品牌: ABB
• 系列: AC500 Compact I/O
• 核心功能: 24点数字量信号灵活采集与输出控制
• 产品类型: 数字量 I/O 模块（DI/DO 可配置）
• 关键规格: 24通道 / 晶体管输出 0.5A / 24V DC



关键技术规格

参数项	规格
型号	DC523 B7
订货号	1SAP240500R0001
通道数	24 点
配置方式	DI/DO 可灵活配置，非固定分配
输入类型	24V DC，源型/漏型可选
输出类型	晶体管（NPN），非继电器
输出电流	0.5 A/点
响应时间	< 1 ms（典型值）
工作温度	-25 °C ~ +70 °C
防护等级	IP20（前面板）
安装方式	DIN 导轨 / 螺钉固定
固件版本	B7





产品深度介绍

产线上的传感器信号时断时续，执行器响应慢半拍——这种问题在老旧控制柜里太常见了。ABB DC523 B7 数字量模块就是用来解决这类”信号不稳、点数不够用”的实际问题。它属于 AC500 Compact I/O 系列，24个通道可以自己定义成输入或输出，不像固定分配的模块那样浪费点位。

这块模块的核心优势在于灵活性。24个点，你可以设成 16DI + 8DO，也可以 12DI + 12DO，完全按现场需求来。输出端用的是晶体管（Transistor）而不是继电器，开关速度快、没有机械触点磨损，官方标称 MTBF 超过 50,000 小时——在实际项目里，这意味着你可能三到五年都不用碰这块板卡。不过要注意，晶体管输出只能带小电流负载（0.5A/点），别直接接大功率电磁阀，得加中间继电器。
