产品核心摘要

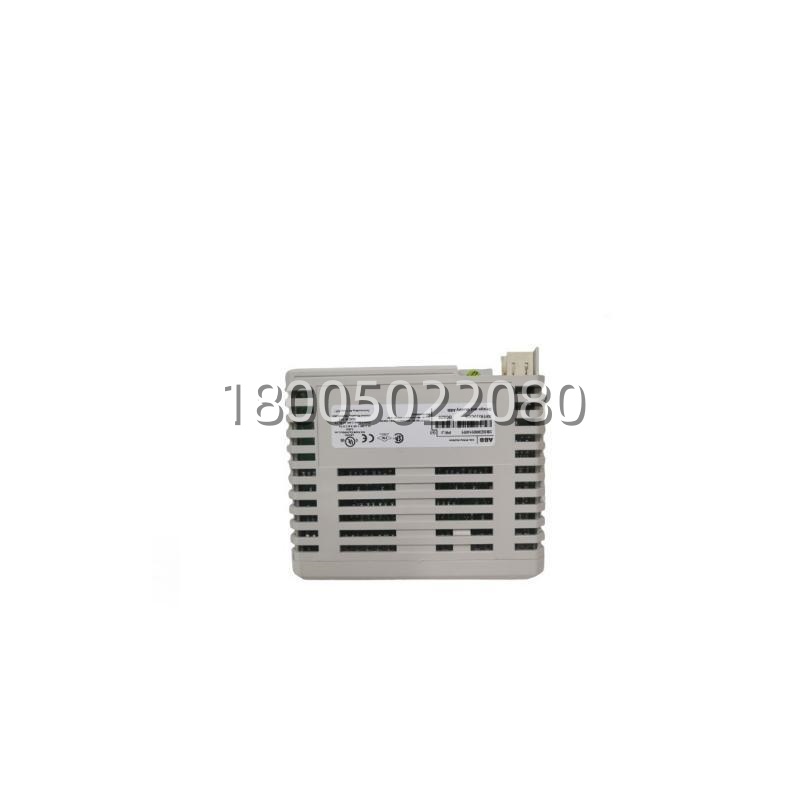

- 型号: DDO02（Freelance 2000 DO卡，硬件版本 v3 及后续）
- 物料号（H&B体系）: P37112-4-0369630（Bailey/H&B索引也见 0369630）
- 品牌: ABB（源自 Hartmann & Braun / Freelance 2000 遗产产品线）
- 系列: Freelance 2000 DCS — I/O模块段，插 DRA02/DRA03/DRA04 卡架
- 核心功能: 把内部逻辑状态转成 16路现场输出（继电器触点闭合/电子开关导通），去驱动：中间继电器、电磁阀、指示灯、接触器线圈、声光报警等
- 产品类型: 数字量输出模块（Digital Output Module, DO）——DRA机架内装卡，非独立DIN轨模块，非AC800M/S800件
- 关键规格: 16 DO · 分组公共端（典型 2组×8或4组×4）· 继电器型输出（寿命受限）或电子型（依具体变体）· 插 DRA机架背板供电
关键技术规格
| 参数项 | DDO02 规格 / 说明 |
|---|---|
| 完整标识 | DDO02 · 物料号 P37112-4-0369630（也见 0369630） |
| 系统归属 | Freelance 2000 DCS — DRA卡架 I/O段 |
| 通道数 | 16路数字量输出（DO），分 组管理（典型 2组×8 或 4组×4，依版本/端子排定义） |
| 输出型式 | 主流为 继电器输出（机电触点）或配套电子开关变体——继电器的机械寿命是这条卡最大的时间炸弹（不是芯片） |
| 额定负载（继电器版典型） | 24 V DC / 0.5 A～2 A级（每个通道），电阻性负载；感性负载必须降额/加续流（线圈类：继电器/接触器/电磁阀） |
| 公共端结构 | 每组有自己的 COM/公共端，组内通道共享——公共端端子松了=整组输出全哑，跟DDI02的故障观感一模一样 |
| 保护 | 通道侧通常带 熔丝或板级过载保护（依版本；换熔丝要查额定电流，别上铜线） |
| 电气隔离 | 输出侧 ↔ 系统总线/逻辑侧 电气隔离（光耦/继电器线圈隔离），但同一组内通道公共端是连在一起的——布线时要懂哪组归哪路电源 |
| 响应速度 | 继电器机械动作级：吸合/释放 ms级到十几ms（不适合高速脉冲；DO卡不是PTO/脉冲输出） |
| LED指示 | 每通道 输出状态LED（亮=通道导通/线圈激励）+ 模块系统LED |
| 供电 | 逻辑侧由 DPW电源模块经 DRA机架背板供给；输出侧负载电源由现场提供（24V/120V依接线图——模块本体不给负载供电，它只是开关） |
| 连接端子 | 现场负载线压在 机架前端端子排/TU排上：每通道出线 + 组公共端(COM)——感性负载必须接续流二极管（DC）或RC吸收（AC线圈），否则触点寿命会急剧缩水 |
| 安装形式 | 插入 DRA卡架导槽 → 手柄锁紧 → 背板咬合 |
| 工作温度 | 柜内 0 °C ~ +60 °C（继电器触点对热更敏感：高温柜=触点氧化加速+吸合电压漂移） |
| 湿度 | 5% ~ 95% RH，非凝露 |
| 机械（模块本体） | 卡架插卡轮廓约 90×90 mm级面板+插深——不是独立箱体 |
| 生命周期 | 停产——走ABB Service追溯或 New Surplus / 拆机测试件 |
产品深度介绍
DDO02 在机架上做的事一句话：CPU说”开”，它把触点合上，让电流流过现场负载；CPU说”关”，触点断开。 听起来简单，但它是整套 I/O 里唯一跟现场感性负载直接硬碰的卡——继电器触点每天切电磁阀/接触器线圈，没有续流二极管保护的直流线圈，每一次断开都在触点间拉电弧，弧温能到上千度，碳沉积多了就开始粘连（触点”粘死”，负载关不掉）或者接触电阻大到负载不吸合。
所以从维护角度说： 的 真正寿命指标不是”MTBF”，是继电器机械/电气寿命曲线，而且这个曲线高度取决于你们现场怎么接线——同样的卡，接指示灯能用十年，接24VDC接触器线圈不加续流二极管可能两年就废。
