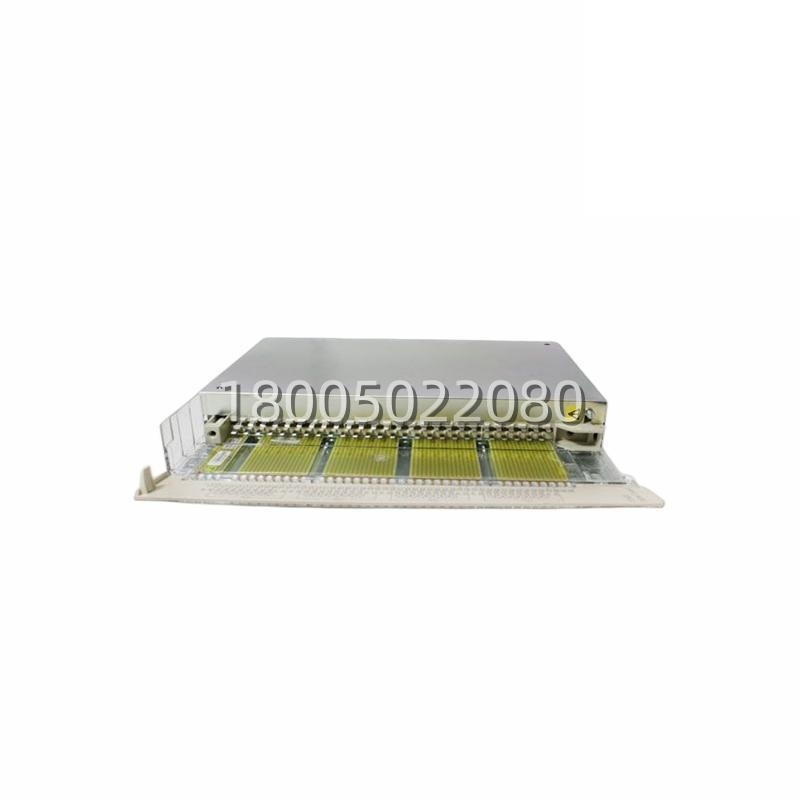

ABB Digitric 500 (D500) | 面板安装过程控制器 PID 温度/模拟量调节模块化I/O插槽 1/4 DIN 144×144 停产备件序列号核验

产品核心摘要 | Product Core Brief

产品名：Digitric 500（ABB 也写作 D500；早期 ASEA Brown Boveri 遗产仪器线）
你给的 61615-0-1200000：供应商库存编号 / 客户资产编号，非 ABB 全局订购主键（3BSE…/1SAP…体系也不是）
品牌：ABB（渊源：ASEA Brown Boveri → ABB Process Industries / 工业加热与过程控制仪表）
系列归属：Protronic 100/500/550 家族中的面板安装独立过程控制器（Panel Controller / 面板调节器）
核心功能：跑 PID 回路控制——最典型是温度（炉膛/反应釜/挤出机），也可配成压力/流量/液位回路；读 PV（过程值）→ 算 PID → 出 AO/继电器输出 → 显示 PV/SP/OUT 于前面板 LC 显示
产品类型：Panel-Mounted Process Controller / PID Regulator（不是 PLC、不是 DCS I/O 卡、不是机架模块）
关键规格速览
- 安装：面板嵌入式（flush mounting），典型面框 ≈144 × 144 mm，开孔约 ≈130 × 130 mm（以手册 42/61-50011 附图为准）
- 供电：依具体版本为 24 V DC 或 110–230 V AC（铭牌 Typ 码决定——两种供电不可混）
- 回路数：基本型 1 回路，扩展可达 最多 4 回路（D500 最多 4 个槽位 slot从左向右数）
- 显示/操作：LC 文本显示 + PV/SP 数码指示 + LOOP 选择 / A/M（自动手动）/ SP-W / MENU ENTER ESC / ALM ACK
- 通讯：RS-485 → MODBUS（走可选接口模块，不是标配以太网）
- 模块化 I/O：槽位可插 AE× analog in / AA× analog out / BEA× binary IN-OUT / BA× relay OUT / RS-485

关键技术规格 | Key Technical Specifications

项目	说明（工程可用写法，锚在ABB官方手册体系）
完整身份	Digitric 500 (D500) — ABB Protronic 系面板安装 PID 过程控制器
文献/手册号	42/61-50011 EN（安装）/ 42/61-50013 EN（操作）/ 42/62-50012 EN（投运组态）/ 42/62-50040 EN（MODBUS接口描述）
安装形态	Flush panel mount，正面边框约 144×144 mm，柜门开孔约 130×130 mm（以手册附图公差为准）
供电	铭牌 Typ 码决定两大家族：24 V DC 或 110–230 V AC（≈6 VA 级）——你必须以铭牌印字为准，不能”试电压”
回路容量	基本 1 回路；D500 机体最多 4 个槽位（slots）从左向右，插 I/O 模块扩展
模拟输入模块（例）	AE4_MA（4×mA）、AE2_MA/MV-TR（2×mA或热电偶+mV）、AE4_MV（4×TC）、AE4_PT_2L（4×Pt100/2线）、AE2_PT_3/4L（2×Pt100/3-4线）、AE4_f/t（4×频率）
模拟输出模块（例）	AA3_MA（3×mA）、AA3_V（3×V）
数字/继电器输出	BEA6_BIN（数字 IN/OUT 6点）、BA4_REL（4×继电器输出）
通讯扩展	RS-485 接口模块 → 可跑 MODBUS（见 42/62-50040）
前面板操作	PV/SP 数码 + LC 文本行；LOOP 切换 / A→M / 手动增减 ▲▼ / MENU ENTER ESC / ALM ACK / SP-W 设给定
报警功能	最多 AL1…AL4 报警限（上下限/偏差），报警指示 + 继电器输出可配
编程/设定	可直接前面板按键走菜单，也可 PC 工具（RS-485/接口模块）做参数上载/下装
环境	柜前 IPxx 面板级；柜内后部约 0…+55 °C（以你的 Typ 版本手册为准）
生命周期	停产 Classic / Legacy——走备件商/拆机测试/New Surplus；多地仍在对关键炉区”维持原仪表策略”
成色诚实建议	“序列号/铭牌 Typ 码清晰 + 按键手感正常 + LC无暗角/段缺 + AO校准可核验 + 端子扭矩复查”

产品深度介绍

Digitric 500 在柜子里扮演的角色，用一句人话讲：

它是”一台独立的大脑”——长得像老式温控表但比温控表复杂得多——一个 PID 回路计算器，带自己的电源、自己的 I/O 模块、自己的前面板显示，输出去推 SCR 调功器/电动阀定位器/气动阀定位器，同时还能通过 RS-485 把 PV/SP/OUT 报告给上位。

它和 PLC/DCS 的关系是并列，不是从属。很多化工厂/药厂/陶瓷炉/热处理线至今故意这么留着：PID 关键回路不依赖 PLC 扫描周期，仪表自己闭环，PLC 只”看”和”改 SP”。Digitric 500 的 AUTO/MAN 切换 + 前面板 LOOP 选择键，就是现场操作员最后一道直接控制入口。

它最容易死的方式不是 CPU 崩，而是：
