产品核心摘要

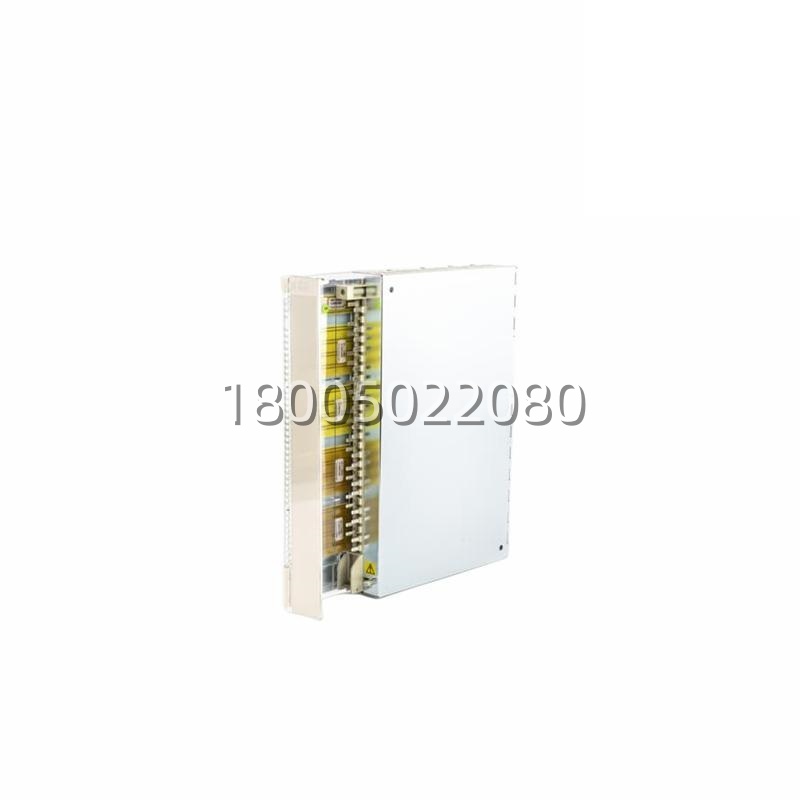

- 型号： DO630
- 物料号（Ordering / Part No）： 3BHT300007R1
- 编号前缀线索： 3BHT → ABB Advant OCS / MasterPiece / AC450 产品线物料体系（非 3BSE/S800 的编号）
- 系列： ABB S100 I/O（Freelance 2000 / Advant Controller 体系）
- 核心功能： 把控制系统的数字命令变成 16 路机电继电器干接点输出，直接驱动 250V AC / 30V DC 级现场负载
- 产品类型： 数字量输出模块（Relay DO Module），插 S100 I/O 机架背板，非 S800 TU 底座，非独立机箱
- 关键规格：
- 输出：16 通道 SPDT 或 SPST NO 继电器（干接点）——具体触点形式以实物手册章节为准（多数配置为 NO）
- 触点容量：约 2 A @ 250V AC（阻性负载）/ 约 0.5 A @ 250V AC（感性负载，cosφ≈0.4）/ 30V DC 级
- 安装：S100 I/O 机架槽位（DRA02/DRA03/DRA04），支持热插拔（设计上允许，实操仍建议清输出再拔）
关键技术规格
| 参数项 | 规格 / 说明 |
|---|---|
| ABB 型号 / 物料号 | DO630 / 3BHT300007R1 |
| 产品族 | S100 I/O — 开关量输出模件（Relay Type Digital Output） |
| 通道数 | 16 ch DO |
| 输出形态 | 机电继电器，干接点输出（NO 常开为主；部分版本可配 CO 常开常闭转换） |
| 触点额定电压 | 250 V AC / 30 V DC（最大切换电压级） |
| 触点电流（阻性） | 约 2 A @ 250V AC（datasheet 标称级） |
| 触点电流（感性） | 约 0.5 A @ 250V AC（cosφ=0.4 级，电磁阀/接触器线圈这种负载用这个档做工程设计） |
| 最小负载 | 注意继电器有最小切换电流（约 10 mA @ 5 V DC 级）——太小的负载反而不利于触点自愈（氧化层不破） |
| 触点寿命 | > 100,000 次 操作 @ 额定阻性负载（实际寿命随负载类型差很多：轻载→百万级，重载/频繁→短得多） |
| 线圈供电 | 来自 S100 机架背板总线（端子 L+ / M = 24V DC 逻辑电源层）——不由你从端子外拉动力电给线圈 |
| 隔离 | 通道↔通道（同组共参考）+ 现场侧触点↔背板逻辑侧通过继电器物理间隙+线圈光隔天然隔离；触点间爬电符合 IEC 61131-2 工业级 |
| 指示 | 每通道 1× 黄 LED（输出激活=亮）+ 模块级状态 LED（运行/故障） |
| 输出 ON 延时 / OFF 延时 | 机电继电器量级：吸合约 10ms / 释放约 10ms（别拿它做高速脉冲，它是”秒级循环/联锁”速度的） |
| 最大现场电缆长度（参考） | 屏蔽约 500 m / 非屏蔽约 150 m（取决于负载与噪声环境） |
| 保护（外部） | 触点侧感性负载必须配 RC 吸收 / 压敏 / 二极管（DC侧）续流——模块的继电器不替你扛电弧，外部分路熔断也要按负载选（建议约 2–5A 快熔/路 视设计） |
| 安装形态 | I/O 机架槽位（DRA02/DRA03/DRA04 类），21槽机架体系，经并行背板总线与控制器通讯 |
| 环境 / 防护 | IP20 柜内；工作温区约 0…+55/60 °C；湿度 5–95% RH 非凝露 |
| 生命周期 | 停产 / Classic 末期——靠余量库存、认证拆机、备件商流转 |
