产品核心摘要

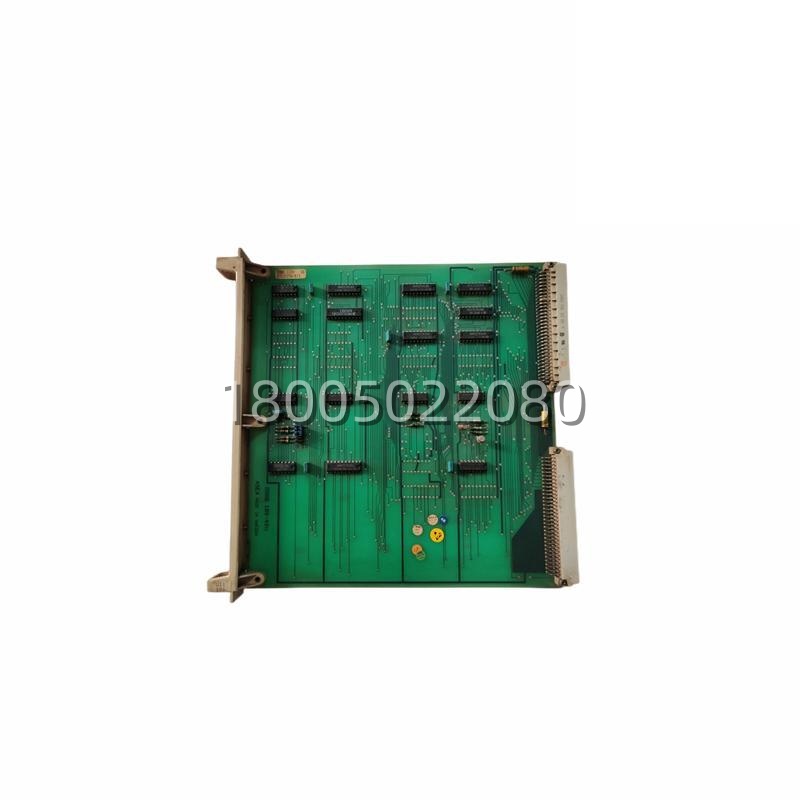

- 型号：DSBC110（也写 DSBC 110 / DSBC-110）
- 物料号（采购锚点）：57310256-E（也见步进 57310256-E/1）
- 品牌：ABB（瑞典；Advant OCS / Symphony Harmony 血统）
- 系列：Advant OCS / MasterPiece 200(1) — S100 总线架构 / DSBB 底板体系
- 产品类型：总线通讯模块（Bus Repeater + Termination）——板卡级，物理层信号完整性件
- 核心功能：在控制器↔I/O/远程站的系统总线上做信号驱动再生 + 终端阻抗匹配，抑制反射与衰减，延伸可靠通讯距离
- 关键规格速览：
- 安装：插 DSBB 系列总线底板（典型 DSBB 170A），面板固定 + 背板多针连接器
- 供电：背板 24 V DC（由机架/底板电源分配），功耗约 1–3 W 级
- 终端功能：内置/可配置 终端电阻网络（典型总线同轴/双绞线特性阻抗 ≈ 120–150 Ω 域，以你们总线类型为准）
- 指示：面板 状态 LED（电源/活动/错误类——依具体版本丝印）
- 工作温度：0 … +55 °C（柜内 IP20）
关键技术规格（务实版——只列能用来验货/核对的硬项）
| 项目 | 规格 / 说明 | 怎么核对（实物） |
|---|---|---|
| 标识（写进订单） | DSBC110 · 物料 57310256-E（条码区/面板丝印） | 拍面板标签+条码——不是”DSBC110″四个字母，是带 573… 全串 |
| 安装基体 | DSBB 总线底板（典型 DSBB 170A），靠背板多针连接器+面板固定螺钉 | 你柜里如果有 DSBB 170A 长条底板，上面插着一排卡——它就是这族的 |
| 功能角色 | 总线中继/驱动再生 + 终端匹配（跳线/开关选择终端入/出） | 看面板有没有 TERM / ON-OFF 跳针或微拨码；有的版本纯硬跳 |
| 终端电阻 | 匹配网络目标阻抗约 120–150 Ω（依总线介质特性阻抗），典型接法为 两电阻分压到中点（60–75Ω每臂 ×2） | 万用表蜂鸣+电阻档量开路基端子可验，但拆下量更准 |
| 供电 | 背板 24 V DC（底板供下来） | 上电面板不亮 → 查底板电源和背板针接触 |
| 指示 | 面板 LED：Power / Activity / Error 类（依版本丝印排版） | 换完看灯序列是否正常，不只看亮不亮 |
| 连线形态 | 总线电缆进到底板/端子区（BNC/螺丝端子/屏蔽双绞压接——依你们 DSBB 配置） | 换板时标记每根线位置——插错端口 = 整段通讯死 |
| 工作温度 | 0 … +55 °C（柜内 IP20） | 热风直吹 = 信号边沿劣化 |
| 生命周期 | 停产 / Legacy | New Surplus（防潮袋有效？）+ 拆机测好件 |
