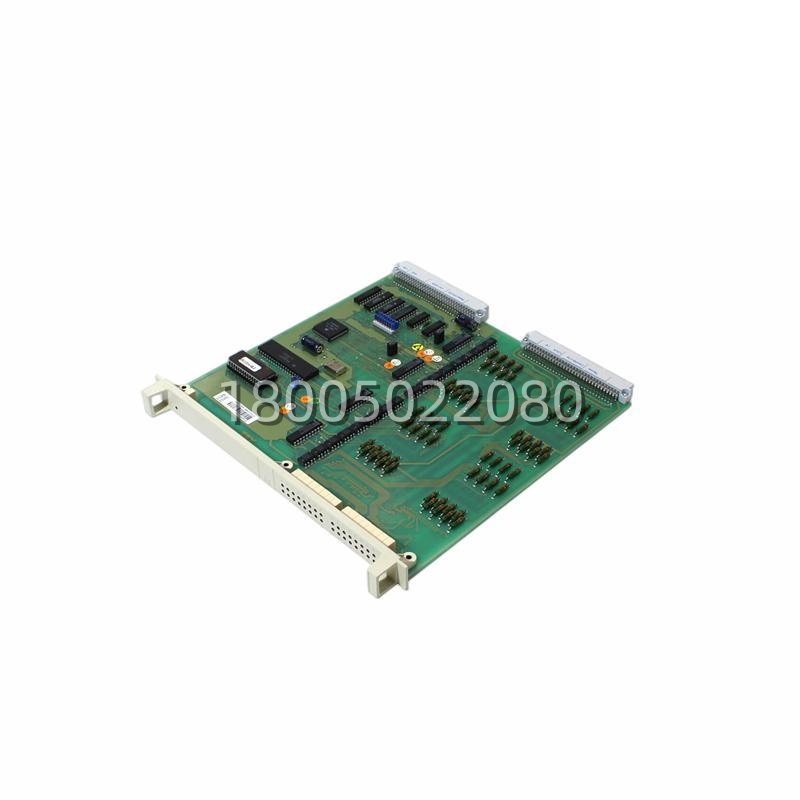

产品核心摘要
- 型号：DSDI120A
- 物料追踪号：57160001-ACA（57xx = Bailey Harmony/INFI 90 系料号段）
- 品牌：ABB（继承 Bailey Controls）
- 系列：Harmony / Symphony / 或 Advant S100 交叉语境（5716 前缀更倾向 Harmony 系，需实物 DSTD 基座型号最终定）
- 核心功能：把现场 32 路 24V DC 开关量（触点/接近开关/继电器辅助接点）采进老 DCS 的 DI 链路，经背板/RBUS 交控制器
- 产品类型：PCB 数字量输入板（DI Board），装入配套连接单元（DSTD…）结构，非 DIN 导轨独立模块、非 S800 I/O
- 关键规格：32 ch · 24V DC · sinking（漏型）· 分组隔离 · 配 DSTD 连接单元 · 停产
关键技术规格（核验口径——不编假数字）
| 参数 | 核验口径 | 备注 |
|---|---|---|
| 产品标识 | DSDI120A；追踪号 57160001-ACA | 板面丝印核对 |
| 归属体系 | Bailey Harmony / Symphony（5716 料号段）或交叉 Advant S100 语境 | 以 DSTD 基座型号定 |
| 通道数 | 32 ch 数字量输入 | 站群交叉一致 |
| 输入电压 | 24 V DC（sinking / NPN 型，现场公共端接 24V+） | 体系口径 |
| 输入类型 | 干接点 / 接近开关（2-wire DC） | — |
| 分组隔离 | 通道分组（典型如 16ch×2组 或 8ch×4组，以具体版本为准），组对地隔离，组间同电位 | 需原手册确认分组数 |
| 配接连接单元 | 常见 DSTD 170 / DSTD 175 等 DSTD 系列（端子排/现场电缆引出就在这块 DSTD 上，DSDI120A 是电子头） | ✅ 系内口径 |
| 安装形态 | 连接单元上方插槽（PCB 金手指/针座），非 DIN 导轨 | ✅ |
| 尺寸（板级，参考 S100 同系） | 约 324 × 234 × 27 mm 级（深×高×宽，同 DSAI/DSAO 系近似） | ⚠️ 量级参考 |
| 重量 | 约 0.35–0.4 kg 级 | ⚠️ 量级 |
| 诊断 | 前面板/板边 LED（通道状态 + 模块状态，具体以版本为准） | — |
| 工作温度 | 0 … +60 °C（柜内） | 典型 |
| 状态 | 停产——ABB 走 Continued Support；市面拆测良品/余货为主 | — |
产品深度介绍
DSDI120A 在老 DCS 柜里的角色最朴素：把 32 个开关量变送器（阀门限位、电机运行/故障、液位开关、皮带跑偏、急停蘑菇头）采进来交给控制器。 它本身没什么”性能故事”可讲，但老系 DI 板最容易出两种现场问题：
- 通道漂移 / 误触发——24V 现场侧如果屏蔽没处理好、或柜内变频器/大电机起动时地电位弹，sinking 型 DI 的”逻辑 0″上限（一般 5V 级）容易被共模毛刺顶过阈，表现成”开关没动但系统报 ON”。这时候查的不该是换板，是现场侧公共端 24V+ 的布置 + 屏蔽单端接地 + 输入滤波（如果板级可配）。
- 成组掉——DSDI 系是按组分组的，如果一整组 8 个或 16 个通道同时死，倾向是分组公共端（DSTD 端子排上那根粗的公共跳线）松了或腐蚀，不是板子本身。这时候拔板前先量 DSTD 端子上分组公共对 24V+ 的通断，能省一次误换板。
💡 跟 DSAI130A / DSAO120A 一样，DSDI120A 本体不单独存在——它跟下方的 DSTD 连接单元是一对。端子排、保险、公共跳线全在 DSTD 上；换板时 DSTD 不动，拍好端子标字再拔。
