产品核心摘要

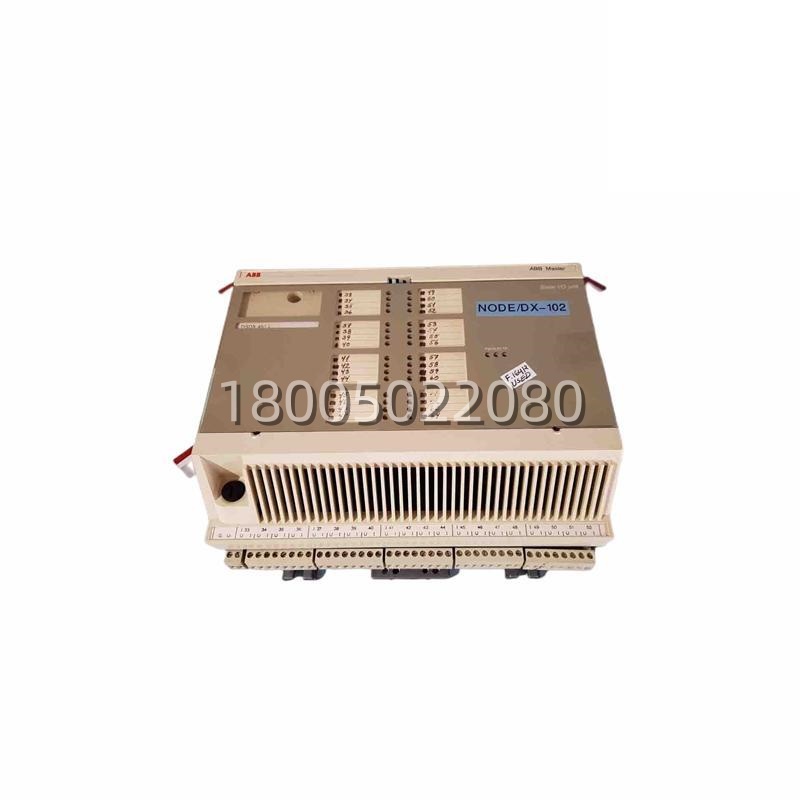

- 型号写法:DSDX 451L(也写 DSDX451L / DSDX 451 L)
- 物料号 / Product ID(采购锚点):5716075-AH(也见 EXC 5716075-AH 在ABB CoC文件链中)
- ABB 系列:S400 I/O for Advant Master / Advant OCS
- 产品类型:Digital Expansion Unit(数字扩展单元·低压信号电平型)
- 核心功能:为基本单元扩充 20路 24V DC 数字量输入 + 12路 继电器数字量输出(低信号电平)
- 关键规格速览:
- 通道:20 DI(24V d.c.) + 12 DO(继电器,low-level signal type)
- 通讯:无独立通讯——仅通过所依附的基本单元工作(”Only with the basic unit…”)
- 监测:由基本单元统一监测(power loss / self-test / comm monitoring)
- 可扩展性:扩展单元本身 不能再扩展(Expandable: No)
- 连接器:S400 专用多针连接器(4位/2位/8位类插头组件,非 RJ45 非 D-sub 9针)
- ⚠️ 已停产 — RoHS 豁免(2011/65/EU Art.2(4))— 纯续命备件
关键技术规格(务实版——只列能核对实物和用法的项)
| 项目 | 规格 / 说明 | 怎么核对(实物) |
|---|---|---|
| 标识(写进订单) | DSDX 451L · 面板/铭牌标 5716075-AH(或 EXC 5716075-AH) | 拍面板铭牌照——唯一仲裁 |
| 在系统里的角色 | Expansion Unit → 必须配 Basic Unit(DSDX 452L / DSDX 452…)同位置/相邻槽 | 单独一块 DSDX451L 放桌上 = 砖;它需要基本单元供电+总线 |
| 通道 | 20 DI / 24V DC + 12 DO / relay(low signal level outputs) | 端子单元标签写 DI1-20 / DO1-12(依你们S400端子排版本) |
| DO 输出类型 | 继电器 NO,但标注 “low signal level type”——意味着触点负载能力是低压小电流档,不是重型 250V/3A 接触器驱动档 | 别拿它当 DSDO131/DDO04 的替代品硬推 220V 接触器——查你们端子排的实际负载电流 |
| 通讯/协议 | 不独立通讯;走 MasterFieldbus SDB 经基本单元到控制器 | 看到”Modbus TCP / Ethernet / PROFIBUS DP”写的→那是AI模板文 |
| 供电 | 由 S400 机架/基本单元侧供(5V+24V 域经背板),不是外部 220V 插头 | 面板没电 → 先查基本单元状态和机架电源,不是”没插电源线” |
| 指示 | 操作 LED + 电源/传感器电源指示 + 通道LED(依面板版本排版) | 扩展单元灯的状态要和基本单元灯一起读 |
| 安装形态 | S400 I/O 机架/机箱单元槽位,面板固定(非 DIN 单夹、非 45mm S800 插卡) | 量安装定位孔/导槽——不是 “96×84×125mm” 那种造出来的DIN尺寸 |
| 工作温度 | 约 0 … +55 °C(柜内 IP20) | 热风直吹 = 漂移+继电器加速老化 |
| 合规 | RoHS 豁免(Art.2(4)) | 采购文件别被要求普通 RoHS 证 |
| 生命周期 | 停产 / Legacy | New Surplus(防潮袋)+ 拆机测好件 |
