产品核心摘要
- 型号: DSMB-01C
- 产品 ID / 备件号: 64691929(ABB 官方备件页写法:POWER SUPPLY BOARD / DSMB-01C · 64691929)
- 品牌: ABB(芬兰/瑞典体系,传动与 ACS800 家族)
- 系列归属: ACS800-104 / MD DSU(直流母线单元/逆变器柜) 的柜内控制电源体系(DSMB 系控制板电源,不是 DSMB-03C/04C 软启动器电源——别混)
- 核心功能: 给传动柜里的控制/触发/测量/通信接口电路提供电气隔离的多电压轨(±15V / +5V / +30V 级),让弱电侧跟功率侧有隔离边界
- 产品形态: PCB 板卡组件,通过柜内背板连接器/专用固定位安装(不是 35mm DIN 轨模块,不自带端子排——外部线走柜内端子排/线束连接器)
- 关键规格速览:
- 输出轨(隔离):+30 V / +15 V / –15 V / +5 V(含串口驱动用的隔离 5V),典型写法 “galvanically isolated DC voltages 30 V, 15 V, 5 V and -15 V”
- 输入侧:来自传动柜内的 AC 辅助电源(资料标注 110–500 V AC 单相范围,依配置)——不是你柜门外 24V 端子排喂出来的那种 24V 开关电源
- 尺寸/重量:约 — / ≈0.95 kg(净数据以实物标签为准)
- 认证/原产地:常见标 Finland (FI);HS 归类 8504 90 90(电子控制板类)
- ⚠️ 供货状态:已停产(Obsolete / Discontinued) — 市面只有 New Surplus / 拆机测试件;别按”24V 5A DIN轨电源”去理解它
关键技术规格

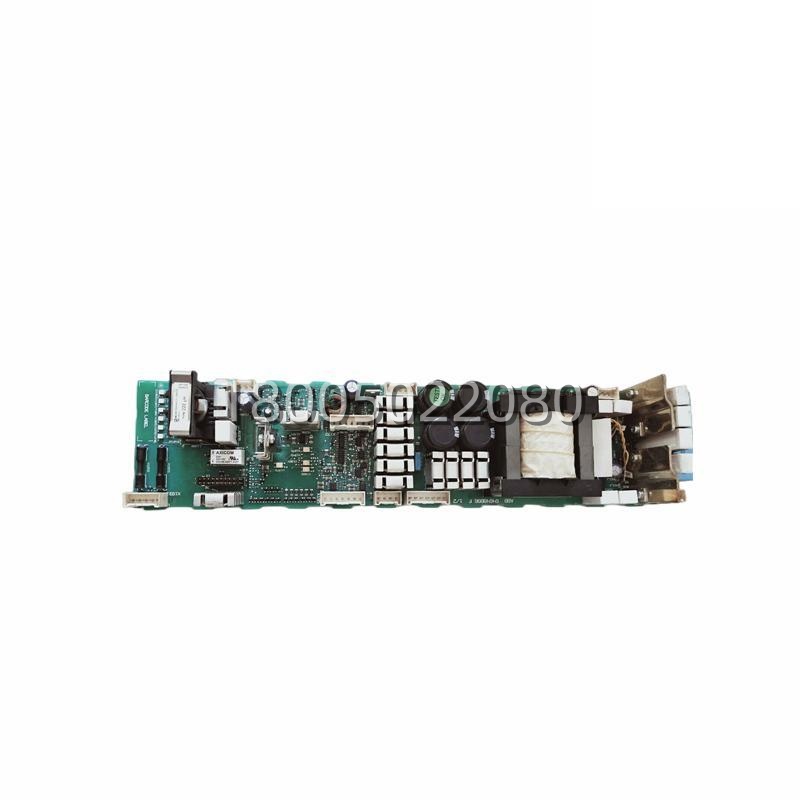

| 参数项 | 规格值(来自 ABB 渠道备件条目 + 传动柜控制电源定位) | 防坑备注 |
|---|---|---|
| 型号 / 备件号 | DSMB-01C · 64691929 | 电商写 “DSMB-01C=24V 输入 24V 输出 5A DIN轨 200g” 全是模板污染;真件是传动柜内 PCB,重约 0.95kg 级 |
| 产品全称 | POWER SUPPLY BOARD / DSMB-01C(for control electronics) | 不是 AO 模块,不是 DI/DO,不是独立电源模块 |
| 用途 | 为 ACS800-104 / DSU 柜的控制电子(触发/测量/通信接口)提供隔离低压轨 | 它不直接给电机供电,也不给柜门 24V 端子排当主电源 |
| 输出轨(隔离) | +30 V / +15 V / –15 V / +5 V(含 galvanically isolated 5V for serial comm drivers) | 量的时候:多轨共地关系以图纸为准;别用普通 24V 表笔逻辑硬套 |
| 输入侧来源 | 传动柜 辅助 AC 电源(资料给的范围约 110–500 V AC 单相) | 所以换板前必须确认你们柜内:这块板插的插座来自哪路 AC 源、有没有前置熔丝/隔离 |
| 隔离 | 输出轨↔输入↔机壳:galvanic isolation(隔离正是它存在的意义:弱电不被功率侧 dV/dt 耦合击穿) | 板级隔离 ≠ 你柜门口那只 24V 开关电源的隔离 |
| 诊断/状态 | 前面板或板边通常有 LED(PWR / OK 类),故障会表现为控制板链”集体失电/通信全掉” | 区别:如果整柜功率都正常但面板/控制通信全黑 → 先查这块板与其 AC 入线 |
| 安装形态 | 柜内 专用插槽/金属支架+连接器固定(靠背板/线束连接器咬合) | 不是 TN/TH DIN 轨挂件——外观像”一块带金属加强边的 PCB” |
| 尺寸/重量(典型) | 净重约 0.95 kg(以实物计) | 远重于 SEO 页写的 200g |
| 兼容机型 | ACS800-104 相关 frame sizes(MD DSU 语境) | 别把它当通用 ACS800-01/04 380V 逆变器门装电源——不同柜型控制电源架构不同 |
| 供货状态 | Obsolete — 备件 only | 买前必须核 64691929 标签丝印+连接器形态 |
