产品核心摘要

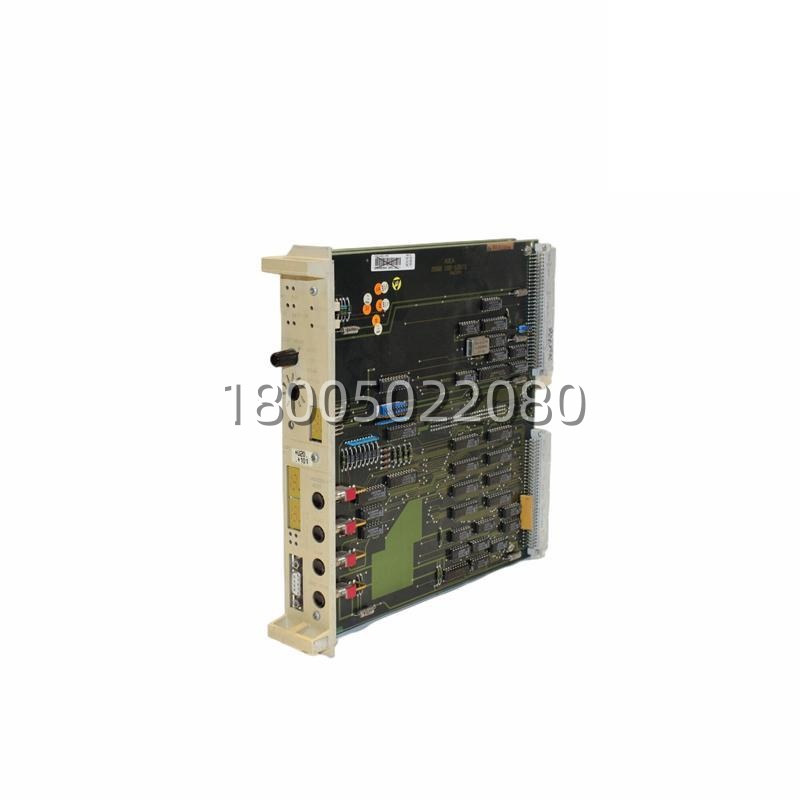

- 型号：DSPC 171（写法：DSPC171 / DSPC-171）
- 订货号（采购锚点）：57310001-CC（交换/维修件号：EXC57310001-CC）
- 品牌：ABB（瑞典；Advant OCS / MasterPiece 200 / Master 系列 DCS）
- 系列：MasterPiece 200 / 200/1 控制器
- 产品类型：主处理器模块（Processor Unit / CPU Module）——控制器的运算核心
- 核心功能：执行控制程序（MP220/MP260/MP280系软件任务）、调度 MasterBus 200 背板上的I/O扫描与外设链、管周期任务（最快 50ms 级，依程序分配）、跑诊断与状态上报
- 关键规格速览：
- 处理器：32-bit 工业实时处理器（非通用PC芯片，别按 GHz理解）
- 内存：≤ 16 MB（程序+数据+工作区，依具体配置/flash装载版本）
- 总线：MasterBus 200 —— 1.5 Mbit 串行，双绞线，主从式背板扫描 I/O 与外设（DSMB/DSMC/DSCS…）
- 供电：背板 5 V DC，功耗约 15 W
- 尺寸 / 重量：≈ 203.2 × 101.6 × 115.8 mm（8″×4″ Eurocard深度向机箱外伸）/ ≈ 0.925 kg
- 冗余：MP200 基础单机；真冗余靠第二台控制器 + DSCL110A 冗余控制单元做 1oo2 热备，不是 DSPC171 单板内部”冗余CPU”
- ⚠️ 已停产 — 仅备件/翻新/New Surplus 流通
关键技术规格
| 项目 | 规格 / 说明 | 怎么核对（实物） |
|---|---|---|
| 标识（写进订单） | DSPC 171 · 57310001-CC（面板条码/丝印） | 拍面板标签条码区——唯一仲裁 |
| 所属控制器 | MasterPiece 200 / 200/1（Advant OCS / Advant Master DCS） | 柜门铭牌 + 机架形式确认 |
| 安装位置 | 控制器机架 专用 CPU 槽位（最左侧/特定位，不是随便哪个I/O槽） | 机架正面丝印/手册标 CPU / PU 位 |
| 处理器 | 32-bit 工业实时 SoC（Motorola/AMD 290x 系微码时代架构，别按 PC 的 GHz 理解） | 现场只关心：它跑 MP220/260/280 程序没问题、周期时间达标 |
| 内存 | ≤ 16 MB 可用（依 flash装载/DRAM 配置步进） | 内存不足通常表现为程序装载时报 size / checksum——不是”卡顿” |
| 背板总线 | MasterBus 200：1.5 Mbit 串行，主（CPU）↔ 从（I/O board / 外设） | 总线上接的外设：DSMB（存储板）/ DSMC（软盘/存储控制器）/ DSCS（通信）/ DSAI/DSDI/DSDO… |
| 供电 | 背板 5 V DC（由机架电源模块 DPW 系分配） | 面板不亮 → 查 5V 到 CPU 槽位，不是外插电源线 |
| 指示 | 面板 LED（Run / Err / Com 类等——依版本排版） | 半夜查 CPU = 看这些灯，不是猜 |
| 安装形态 | Eurocard PCB，插背板多排针/欧式连接器，面板螺钉固定（约 203×102×116 mm） | 量安装孔距/定位销——比商城”100×100mm”编造尺寸靠谱 |
| 工作温度 | 0 … +55 °C（柜内 IP20） | 热+振动 = 背板针氧化加速 |
| 生命周期 | 停产 / Legacy | New Surplus（注意密封袋有效期）+ 拆机测好件 |
DSPC171 和 DSPC155 —— 为什么99%的替换最终选 171
| 维度 | DSPC171（本件·57310001-CC） | DSPC155（旧款） |
|---|---|---|
| 定位 | MP200 CPU 升级件 | 早期 CPU 板 |
| 处理器 | 32-bit（更快） | 32-bit（较早 stepping） |
| 内存 | ≤ 16 MB | 较小（依版本） |
| 性能 | 更快扫描、更大程序空间、更稳定 | 够用但更挤 |
| 替换关系 | ✅ Pin-compatible → 可直替 DSPC155（同外设链 / 同配置框架） | 被替 |
| 什么时候仍用155 | 严格”同型号续命”策略、原配置锁定不允许硬件升级 | — |
