产品深度介绍

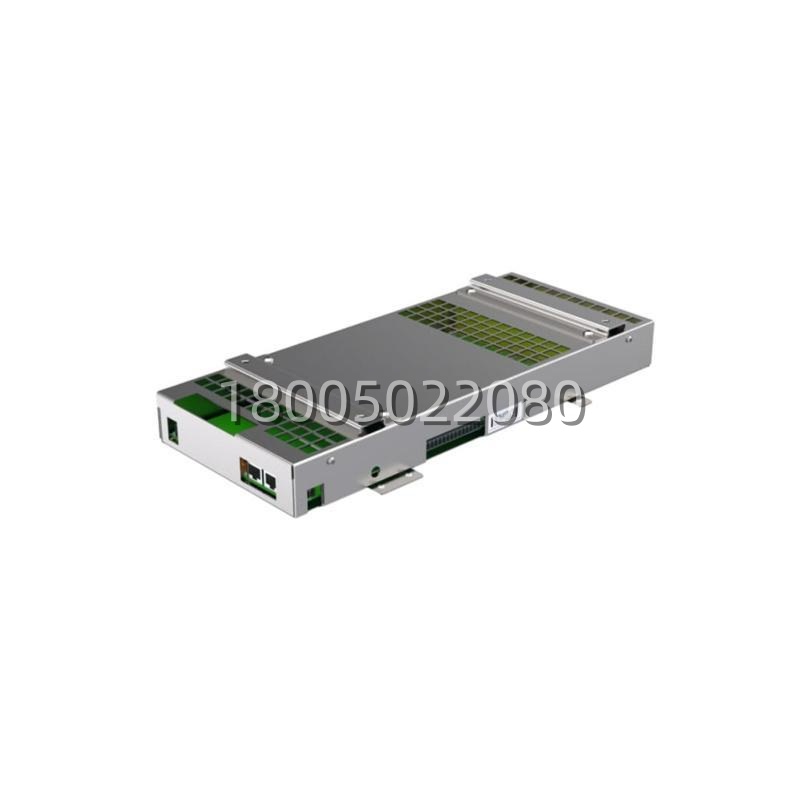

在IRC5控制柜里，DSQC646干的是“第七轴”的活儿。当机器人本体6个轴还不够用的时候——比如焊接工位需要变位机配合翻转，或者机器人需要沿着导轨行走——这块板子就派上用场了。它叫ELAN EPS单元，说白了就是给机器人加一个外部轴的伺服控制通道，通过EtherCAT高速总线和主控制器通信，同步精度能做到微秒级。
它的定位很明确：不负责机器人本体那6个轴（那是DSQC668之类伺服驱动的事），而是专管变位机、翻转台、直线导轨这类外部设备。30kHz的频率响应加上闭环位置/速度/扭矩控制，定位精度能到±0.01mm级别，满足焊接、装配、搬运这些对轨迹精度要求高的工艺。单块板子控制一个外部轴，一个IRC5控制器可以扩展多块，实现多外部轴同步。接口方面，支持增量式和绝对值编码器反馈，兼容常见的外部轴伺服电机。讲真，这个模块市面上信息比较杂，有的把它说成I/O模块，有的说成伺服驱动器，实际上它就是专门管外部轴协同的定位控制单元——采购的时候认准3HAC026271-001这个完整料号，别跟其他同名模块搞混了。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 订货号 | 3HAC026271-001 |
| 产品类型 | ELAN EPS Unit / 外部定位系统单元 |
| 适用系统 | ABB IRC5机器人控制器（单柜/多柜） |
| 控制轴数 | 单轴外部定位控制（变位机/翻转台/直线导轨） |
| 频率响应 | 30 kHz（高动态响应） |
| 同步精度 | 微秒级，与机器人本体轴同步 |
| 控制模式 | 位置/速度/扭矩闭环控制 |
| 通信接口 | EtherCAT高速总线（与IRC5主控通信） |
| 反馈接口 | 支持增量/绝对值编码器 |
| 供电电压 | 24V DC（IRC5背板供电） |
| 功耗 | 最大约5 W |
| 工作温度 | -20°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 安装方式 | IRC5控制柜内标准安装，支持热插拔 |
| 防护等级 | IP20（柜内安装） |
| 净重 | 约1.75 kg |
| 认证 | CE、UL、CSA |
