产品核心摘要

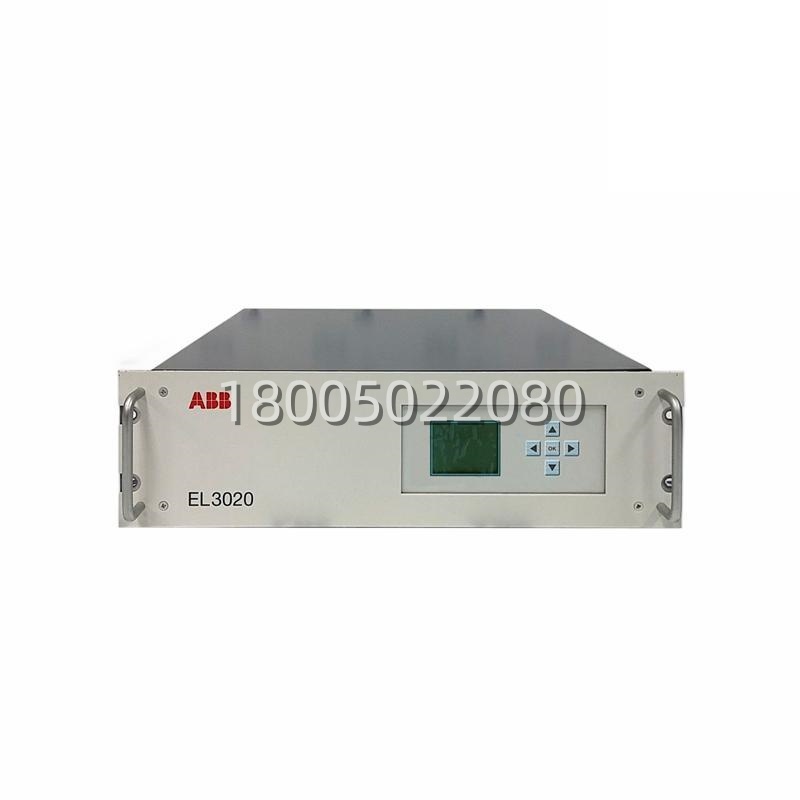

- 型号: ABB EL3020（平台型号，具体配置按 B65477.x 等配置号走）
- 品牌: ABB (德国法兰克福 Analytical Division，原 Hartmann & Braun 线)
- 系列: EasyLine EL3000 系（入门级连续气体分析，上有 Advance Optima AO2000/AO3000）
- 核心功能: 19″ 机架式 3U 多组分连续气体分析平台，CEMS 烟气/工业过程气监测
- 产品类型: 连续气体分析仪主机 (Continuous Gas Analyzer Host, 19″ rack)
- 关键规格: 最多 5 组分 | 2 分析模块/壳 | NDIR/UV/磁压/热导/FID | 4-20mA + Modbus/Profibus
📌 关键认知：EL3020 是”机箱平台”，不是单一规格分析仪。壳里插哪款分析模块（Uras26 / Limas23 / Magnos206 / ZO23 / Caldos27 / Fidas24 / 电化学 O₂）决定测什么气体、什么量程。单说”EL3020″没法确定 BOM——必须核壳内配置号（如 B65477.1 = EL3020 + Uras26 + CO/NO 某量程）。
🔧 关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 平台型号 | EL3020 | EasyLine EL3000 系，19″ 机架款 |
| 姊妹款 | EL3040 | 同系壁挂 IP65 款（测可燃气体需壁挂吹扫） |
| 机箱形态 | 19″ 机架，3U 高 | 483 × 357 × 132 mm (W×D×H) |
| 分析模块容量 | 最多 2 个分析模块/壳，最多 5 组分同测 | 模块组合有互斥规则（见下文） |
| 可选分析模块 | Uras26(NDIR)、Limas23(UV)、Magnos206/28、Magnos27、ZO23、Caldos27、Fidas24、电化学 O₂ | 见下方组合规则 |
| 典型测组分 | SO₂ / NO / NO₂ / CO / CO₂ / O₂ / CH₄ / N₂O / H₂ 等 | 量程 0–100 ppm 至 0–100% Vol |
| 测量原理 | NDIR（红外）/ UV-RAS / NDUV / 磁压 / 热导 / FID / 电化学 | 按分析模块定 |
| 样气流量 | 20–100 L/h（内置气路款 30–60 L/h） | 入口压力 2–500 hPa |
| 自动校准 | 内置校准池 / 空气校准，可省标气瓶 | 支持 Modbus 外控校准 |
| 模拟输出 | 4–20 mA，最大负载 750 Ω（标配 2×AO，可扩） | 每组分 1 路 |
| 数字接口 | Modbus RTU/TCP、Profibus DP、RS232/485、以太网 | 可直连 DCS/PLC |
| 显示操作 | 240×160 背光图形屏 + 5 键，ECT 配置软件离线配置 | |
| QAL3 | 可选，按 EN 14181 存储标定数据 | CEMS 合规用 |
| 供电 | 100–240 V AC，50/60 Hz，单通道 ~40 VA / 双通道 ~70 VA | |
| 工作环境 | +5 ~ +45 ℃，湿度 <75% RH，允许轻微冷凝 | |
| 防护等级 | IP20（机箱），EL3040 壁挂款 IP65 可吹扫 | |
| 重量 | 约 7–15 kg（依模块数） | |
| 认证 | CE (LVD/EMC)、CSA(cUL) |
📖 产品深度介绍
ABB EL3020 是 EasyLine EL3000 这条的 19″ 机架款——EL3000 系定位是 ABB 气体分析的”入门线”，上面还有 Advance Optima AO2000/AO3000 那档高端的。 这台机箱本身不带测量能力，能力在里头插的分析模块：Uras26 做 NDIR 红外（CO/NO/SO₂/CO₂/N₂O），Limas23 做 UV（NO/NO₂/SO₂），Magnos206 磁压测 O₂，ZO23 痕量 O₂，Caldos27 热导（H₂ in Ar 这类二元系），Fidas24 是 FID 测烃，再加电化学 O₂ 可选。一个壳最多塞 2 个模块，最多 5 组分——比如 Uras26（4 组分 CO+NO+SO₂+CO₂）+ Magnos206（O₂）这种”红外+磁压”是 CEMS 烟气最常见的组合，Uras26+电化学 O₂ 也行，但 ZO23 痕量 O₂ 不能跟其他模块共存，Fidas24 也是独占。
