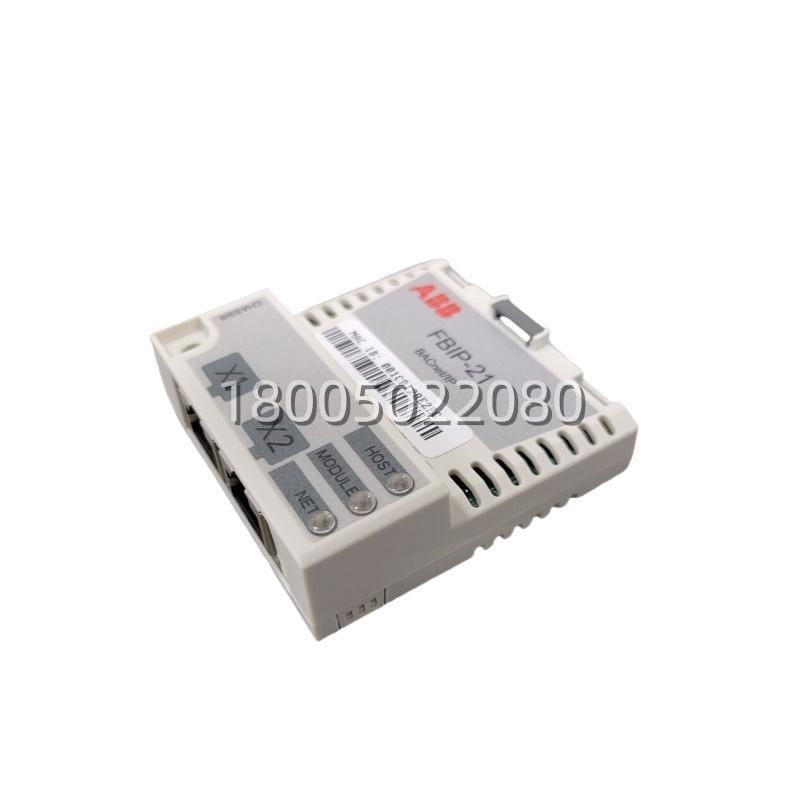

产品核心摘要
- 型号: ABB FBIP-21
- 产品全名: FBIP-21 BACnet/IP adapter module
- 品牌: ABB（Motion / 传动事业部）
- 系列: ABB 传动 Fieldbus 选项模块 / HVAC 变频器 BA 网关
- 核心功能: 将 ACH480 / ACH580 HVAC 变频器接入楼宇 BACnet/IP 网络，实现 BA 侧对传动的监视与控制
- 产品类型: 通信适配器模块（BACnet/IP Fieldbus Adapter）
- 关键规格: BACnet/IP UDP 47808 | Daisy-chain | 24V 外供电（变频器断电时保控制卡）| 配 BAPO-01(ACH480) 或 CMOD-01/02(ACH580) 选项槽
- 生命周期: ACH480/ACH580 仍在产，FBIP-21 为 current 款（老款 RBIP-01 已 legacy）
⚠️ FBIP-21 不是 DCS 通信模块，是传动侧 HVAC BA 网关。和你前面 DSTD110A / EI802F / EI813F 那条过程控制线无关，别串到 DCS 柜采购。
关键技术规格
| 项目 | 参数 | 备注 |
|---|---|---|
| 产品型号 | FBIP-21 | ABB Motion Fieldbus 选项 |
| 协议 | BACnet/IP | UDP 默认端口 0xBAC0 / 47808 |
| 兼容传动 | ACH480、ACH580（HVAC 用） | ACH580 需 CMOD-01 或 CMOD-02 选项槽；ACH480 需 BAPO-01 |
| 拓扑 | Daisy-chain（菊花链） | 链中设备掉电会断链，需外供 24V 保控制卡 |
| 外供电要求 | 24V DC 外部供电（变频器断电时维持控制卡通信） | 见 ABB 官手册 |
| Device Object ID | 0…4194303，需全网唯一 | 参数 14(lo) + 15(hi) 组合 |
| APDU 重试 / 超时 | 重试 0…10，超时 6…60 s | 参数 16/17 |
| BACnet 标准 | 兼容 ISO 16484-5:2014 | BTL 互操作性 building blocks 支持 |
| 配置工具 | ABB IP Config Tool / Drive Composer | 服务可禁用（参数 22） |
| 配套 legacy 老款 | RBIP-01（配 ACH550，已 legacy） | 替代关系 |
| 生命周期 | FBIP-21 为 current 款，RBIP-01 已入 legacy |
