产品核心摘要 | Product Core Brief

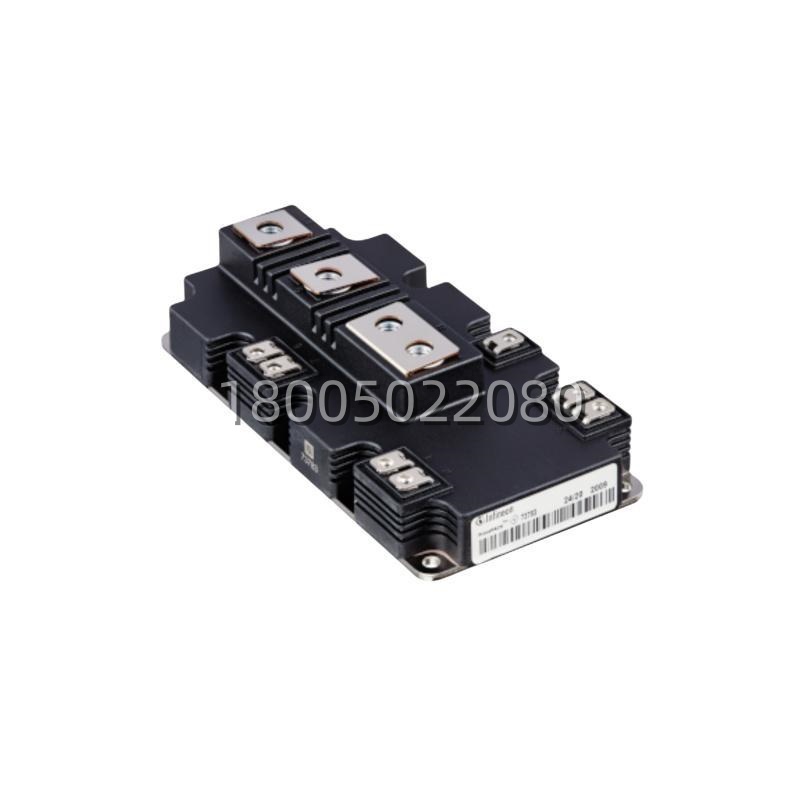

- 型号: Infineon FF900R12IP4
- 品牌: 英飞凌 (Infineon Technologies) — ⚠️ 非ABB原厂生产
- 系列: PrimePACK™2 封装 IGBT模块
- 核心功能: 大功率变频器（ACS800/ACS880）功率单元的核心开关器件，完成DC-AC逆变
- 产品类型: IGBT模块 (半桥/双管配置)
- 关键规格: 1200V / 900A | 沟槽栅/场截止 (Trench/Fieldstop) | 集成NTC温度传感器
- 成色: 全新原装 (New Surplus)，非翻新
⚠️ 重要品牌澄清：FF900R12IP4这个模块的原厂是英飞凌（Infineon），不是ABB自己生产的。之所以被贴上“ABB IGBT模块”的标签，是因为ABB ACS800、ACS880系列大功率变频器的功率单元里装的就是这块板子，备件市场已经默认这么叫了。采购的时候心里得有数。
关键技术规格 | Key Technical Specifications
| 参数 | 规格 | 备注 |
|---|---|---|
| 制造商 | Infineon Technologies (英飞凌) | 原厂，非ABB |
| 封装 | PrimePACK™2 | 模块化封装，适合机箱安装 |
| 配置 | 双管/半桥 (Dual) | 内部两个IGBT晶体管串联 |
| 集电极-发射极电压 (V CES) | 1200V | — |
| 直流集电极电流 (I C) | 900A (Tc=100°C) | 峰值1800A (1ms脉冲) |
| 饱和压降 (V CE(sat)) | 1.70V 典型 / 2.05V 最大 | @15V, 900A |
| 功率耗散 | 5100W | — |
| 栅极-发射极电压 | ±20V | — |
| 输入电容 (Cies) | 54nF @ 25V | — |
| NTC热敏电阻 | 集成 | 用于温度监控 |
| 绝缘耐压 | 4kV AC / 1分钟 | — |
| 工作温度 | -40°C ~ 150°C (结温) | — |
| RoHS | 符合 | 无铅 |
| 产品状态 | ⚠️ 英飞凌已停产 | 仅备件市场流通，库存有限 |
产品深度介绍 | Product Introduction
先把这个说清楚：FF900R12IP4的原厂是英飞凌（Infineon），不是ABB。 之所以被市场归为“ABB IGBT模块”，是因为ABB ACS800、ACS880系列大功率变频器的功率单元里装的就是这块板子，备件市场默认这么叫了。它的技术底子是英飞凌的沟槽栅/场截止（Trench/Fieldstop）IGBT，配合发射极控制二极管和NTC温度传感器，封装在PrimePACK™2壳子里。
参数很硬核：1200V耐压、900A直流电流（100°C壳温）、峰值1800A（1ms脉冲）。 饱和压降典型值1.7V，最高2.05V，导通损耗控制得比较克制。正温度系数特性意味着V CE(sat)随温度升高而升高，利于多模块并联均流。开关损耗方面，在600V/900A、Tvj=150°C条件下，开通损耗约105mJ，关断损耗在原厂日文手册里有详细数据。绝缘耐压4kV AC/1分钟，CTI>400的高抗爬电等级材质，适应高污染工业环境。
