产品核心摘要

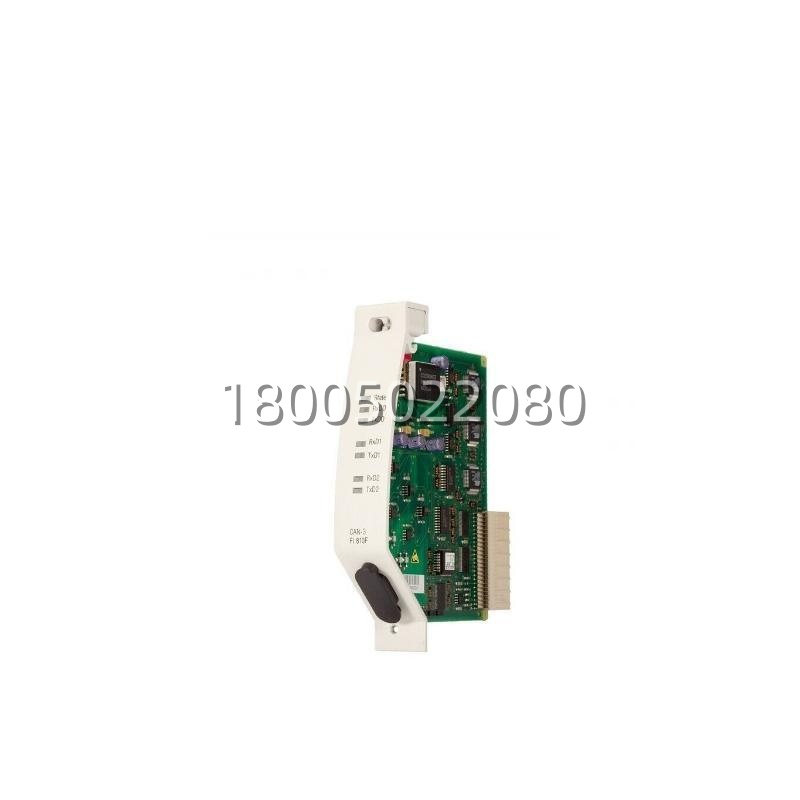

- 型号: ABB FI810F（订货号以 3BDH 开头，具体后缀以原厂 CBF 硬件目录 / 铭牌为准）
- 品牌: ABB（瑞典/德国）
- 系列: Freelance 800F / AC800F — FieldController 现场总线接口模块系列
- 核心功能: AC800F 控制器 F1–F4 槽位的 CAN 总线接口，连 Freelance 2000 传统机架 I/O，最多 5 机架 × 9 模块 = 45 I/O；每 AC800F 限插 1 块
- 产品类型: CAN 现场总线模块（CAN Module, CAN 2.0, 1 MBd）
- 关键规格: 5 V ±3% 背板取电 | 1.6–2.6 W | 三通道 CAN (0/1/2) | 电气隔离 | 冗余 PS 双卡切换
⚠️ FI8xxF 家族全线随 AC800F 进入 legacy 状态，原厂 EOL，流通以库存余货/拆机件为主；FI810F = CAN，不是 Profibus——Profibus DP 主站是 FI830F 的活，别买错。
关键技术规格
| 参数项 | 指标 |
|---|---|
| 完整型号 | FI810F（3BDH 开头，后缀 R1/R2 等以铭牌为准） |
| 产品定位 | AC800F FieldController — CAN 总线接口模块 |
| 适配系统 | ABB Freelance 800F、AC800F 控制器（F1–F4 槽位） |
| 总线协议 | CAN 2.0，速率 max 1 MBd |
| 下游连接 | Freelance 2000 传统机架 I/O（非 S800/S900） |
| 扩展能力 | 单 FI810F 最多 5 个 I/O 机架，每机架 9 模块 → max 45 I/O 模块 |
| 槽位限制 | 每台 AC800F 仅允许插 1 块 FI810F（CBF 硬件目录硬限制） |
| 冗余支持 | 冗余 配对时，两台 PS 上各 1 块 FI810F 可做冗余切换 |
| 背板供电 | 5 V ±3%（从 CPU 板背板取电） |
| 自身功耗 | 1.6 – 2.6 W（随通信负载浮动） |
| 通道供电 | 5 V ±10%，空闲 0.15 W / 通信中 0.30 W per ch |
| 通道结构 | 3 路 CAN：CAN 0(H/L)、CAN 1(H/L)、CAN 2(H/L)，9-pin 端子排 |
| 电气隔离 | 各接口电气隔离（CAN 侧↔系统侧） |
| 状态 LED | State（灭/绿/橙/红）+ RxD0/TxD0 + RxD1/TxD1 + RxD2/TxD2 |
| 热插拔 | 支持， 运行态可抽换（微动开关切高阻+断电） |
| 安装尺寸 | 标准 插槽宽度（同 EI8xxF 机械兼容） |
| 净重 | ≈ 0.145 kg |
| 工作温度 | -20 ~ +60 ℃（柜内） |
