产品核心摘要

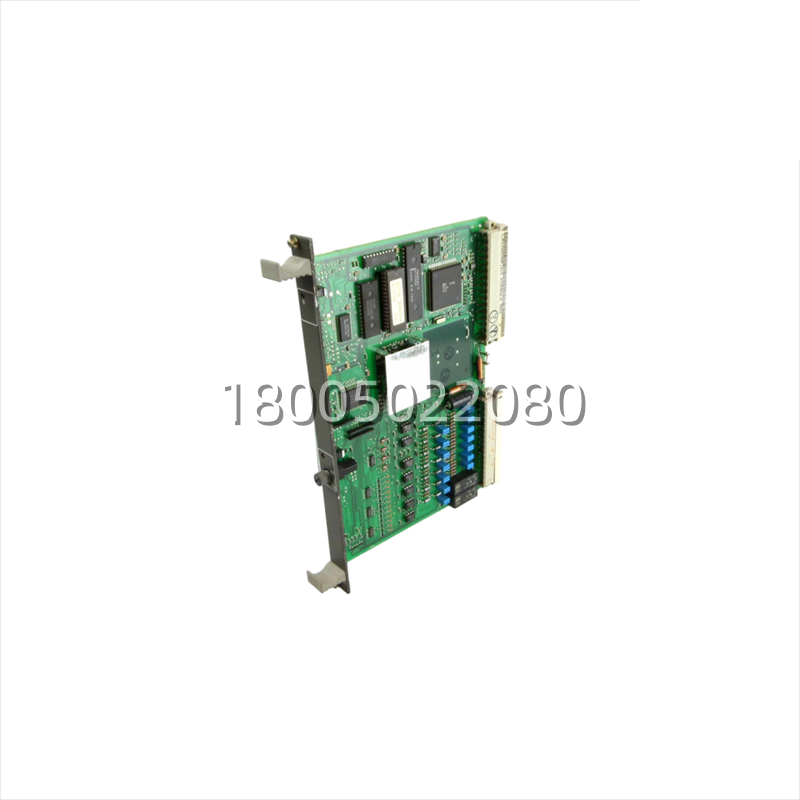

- 型号: ABB GJR2388300R1010（83SR06B-E）
- 品牌: ABB
- 系列: Procontrol P DCS，83SR 族
- 核心功能: 模拟调节运算 + 阀位驱动输出（PID / cascade 副环 / 4–20mA 出）
- 产品类型: 模拟控制模块（调节级，非 CPU 非纯 IO）
- 关键规格: 挂 88UM 机架 / 88NU CPU 背板 / 版本 B-E（兼容 A-D）
📌 先辨位置：83SR06 在 Procontrol P 里的角色是调节级子板，不是 CPU（那是 88NU），也不是纯采集（那是 88VM/88VK）。典型调节回路在 Procontrol P 里的数据流：
现场变送（水位/压力/流量）→ 87T（隔离，上轮）→ 88VM（AI）→ 88UM 背板 → 88NU CPU（主 PID 或把副环甩给 83SR）→ 83SR06（副环 PID + 阀位驱动 4–20mA）→ 现场调节阀
83SR06 常见用法两种：① 88NU 主 CPU 跑主 PID，83SR06 做 cascade 副环（比如水位主环在 88NU，给水流量副环在 83SR06）；② 83SR06 独立跑单回路 PID（小辅机简单调节，不占 88NU 算力）。”06″是子型号序，B-E 的”E”是版本迭代（A→B→C→D→E），”B-“前缀可能表示 B 为基础型变体（83SR 族还有 83SR01/02/03…不同功能定位，06 偏阀位驱动+PID）。
关键技术规格
| 参数项 | 值 / 说明 |
|---|---|
| 产品型号 | ABB GJR2388300R1010（83SR06B-E） |
| 系列 | Procontrol P，83SR 族（Analog Control Module） |
| 板类 | 模拟调节 / 阀位驱动子板 |
| 挂载机架 | 88UM01（Procontrol P 机架母板） |
| 上级 | 88NU CPU（背板通信，或 standalone 副环） |
| 功能 | PID 运算 / cascade 副环 / 4–20mA 阀位输出驱动 |
| 输入来源 | 88VM AI 数据（背板）或本级模拟输入（看 BOM） |
| 输出 | 4–20mA 阀位（至现场调节阀定位器） |
| 版本 | B-E（A-D→B-E 迭代，pin/功能兼容） |
| 工作温度 | 0 … +60 °C（柜内） |
| 防护 | IP20（机架内） |
| 状态指示 | 电源/运行/故障 LED（83 族惯例） |
| 典型应用 | 火电辅机：给水调节、汽包水位、燃烧风量/氧量、减温水；水泥窑分解炉出口调节；造纸打浆浓度调节 |
产品深度介绍
83SR06B-E 在 Procontrol P 站里属于”调节回路的大脑一角”——主 PID 在 88NU 的场合，83SR06 常被甩来跑 cascade 副环（比如汽包水位三冲量里：主环=水位，副环=给水流量，副环就甩给 83SR06 跑，88NU 只跑主环+前馈），这样 88NU 的算力（Procontrol P 的 88NU 是 1990s–2000s 的 CPU，主频和任务周期在今天看不算宽裕）不会被一堆副环占满。另一种用法是小辅机简单单回路（凝泵再循环调节、除氧器压力调节、一次风挡板调节），直接让 83SR06 独立跑 PID，88NU 只做监视和联锁，进一步减负。
B-E 的”E”是版本迭代（A→B→C→D→E），跟 88VK01A-E、87TSO11-E 同理——元器件替代、conformal coat、标定 EEPROM 微调（83SR 涉 PID 参数 + 标定 curve，EEPROM 存 zero/span / PID 默认参数），pin/功能兼容 A-D，但 88NU 固件会读 Board ID，BOM 锁 B-E 的机架硬塞 A-D 下去诊断刷”Version Mismatch”，电厂审计被提。原厂 Procontrol P 整条 83/87/88 族早 EOL，库存 NOS + 测试拆机为主。
