产品核心摘要
- 型号: ABB HIEE300831R0001 UAC346AE01（也写作 UAC346AE01）
- 品牌: ABB
- 系列: Advant OCS / 800xA DCS / Unitrol 励磁系统
- 核心功能: 现场信号线集中端接、信号调理与转接（把分散的传感器、执行器信号有序引入控制系统）
- 产品类型: 端子单元 / I/O 终端模块 (Terminal Unit / I/O Termination Module)
- 关键规格: 64 通道（可配置）| 支持 AI/AO/DI/DO/热电偶 | 24V DC 供电 | 螺钉式接线端子 | 35mm DIN 导轨安装
- 成色: 全新原装 / 测试良品
- ⚠️ 已停产，仅第三方渠道流通，各渠道参数不一致，采购前务必核对实物标签
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | HIEE300831R0001 |
| 备件型号 | UAC346AE01 |
| 制造商 | ABB |
| 产品类型 | 端子单元 / I/O 终端模块 |
| 适用系统 | Advant OCS / 800xA / Unitrol 励磁 |
| 通道数 | 64 个接线位置（可配置为 AI/AO/DI/DO/TC） |
| 信号支持 | 4-20mA、0-10V、24V DC、热电偶（J/K/T/E/N/S/R/B） |
| 端子类型 | 螺钉式（螺丝压接，线径 0.2-4mm²） |
| 熔断保护 | 2 × 2A 快熔 |
| 状态指示 | 4 × 绿色 LED（通道组状态） |
| 供电 | 24V DC（由机架背板提供） |
| 隔离耐压 | ≥1500V AC（通道间/系统侧） |
| 工作温度 | -20°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 尺寸（长×宽×高） | 320×180×60mm（供应商标称存在差异） |
| 重量 | 1.8-2.145kg（各渠道数据不一致） |
| 安装方式 | 35mm DIN 导轨 或 面板安装 |
| 认证 | CE, UL, CSA |
产品深度介绍

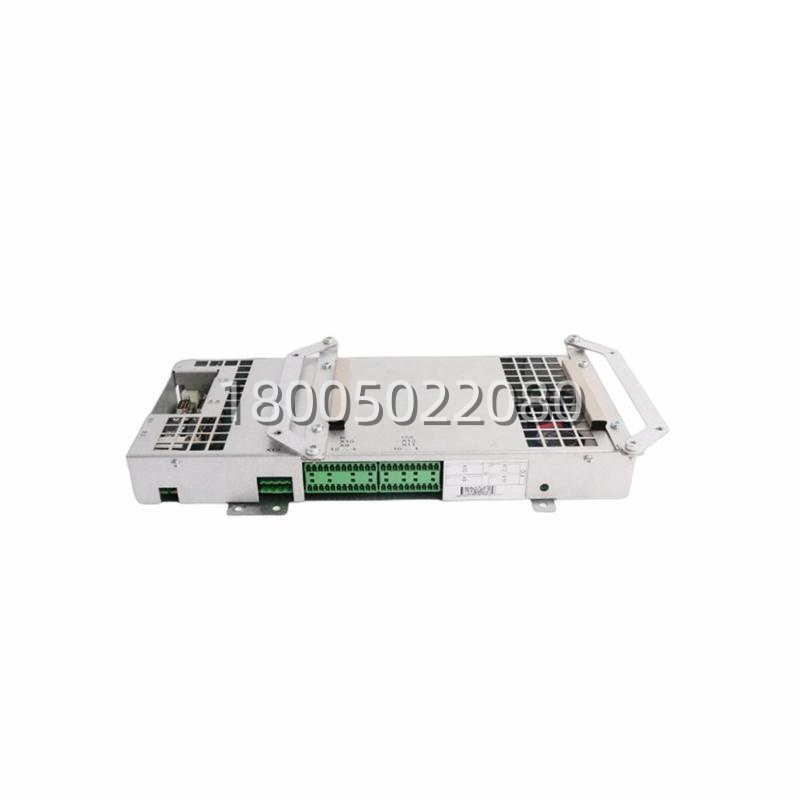

这块板子插在 ABB 控制系统的机架里，干的活儿不是运算，是接线和信号整理。UAC346AE01（物料号 HIEE300831R0001）是 Advant OCS 或 800xA DCS 系统的端子单元，也出现在 Unitrol 励磁系统机柜里 。现场几十路传感器、变送器的线，不可能直接焊到 CPU 板上去——它把信号集结、隔离、滤波、分配好，再通过背板总线和控制器通信 。
64 个接线位可配置，4-20mA、0-10V、24V 开关量、热电偶都能接 。板子上带了 2 个 2A 快熔和 4 个 LED 状态灯，哪个通道组短路了看一眼就知道 。这东西说白了就是个高级“接线排”，但带隔离、带保护、带信号调理——不是随便找个端子排能替的。
麻烦的是各渠道参数打成一锅粥。 有的写原产瑞典 ，有的写法国 ，还有写瑞士 、美国的 ；尺寸从 110×55×90mm 到 320×180×60mm 都有；重量从 0.91kg 到 2.145kg 。甚至有的供应商把它描述成“驱动板” 或“处理器模块” ，明显是平台模板套错了。最靠谱的操作：采购前让卖家拍实物铭牌照片，以标签信息为准。
