产品核心摘要

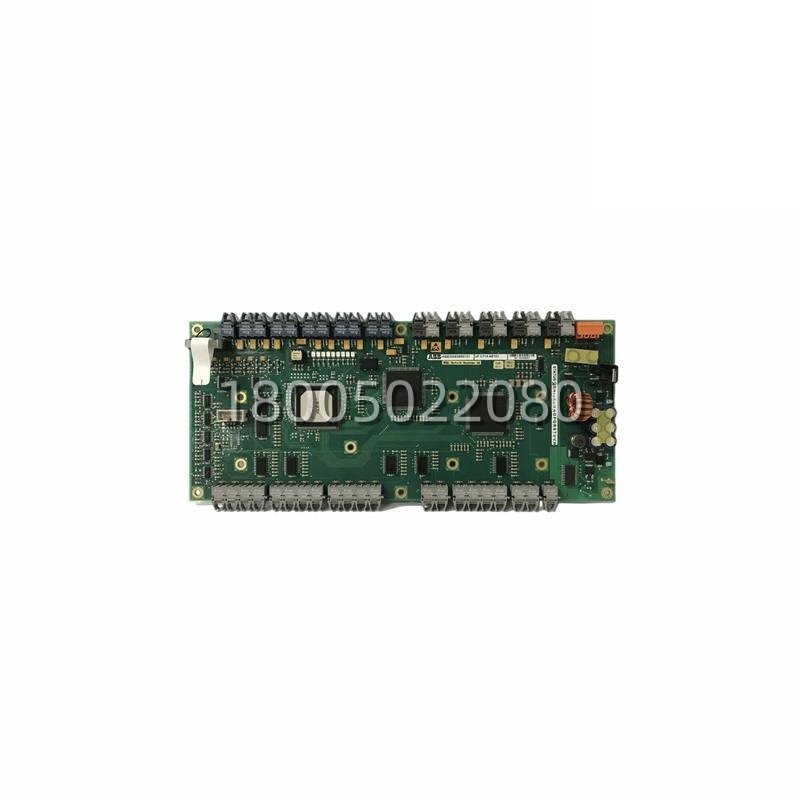

- 型号: ABB HIEE300936R0001（UFC718AE01，注：流通端亦有录为 HIEE300936R0101，丝印以实物为准）
- 品牌: ABB
- 系列: HIEE 工业电子家族，UFC700 平台
- 核心功能: 双归属——① UNITROL 5000 励磁柜：AVR 脉冲触发 + 功率侧信号采集；② AC800M / Bailey Symphony Harmony：通信/接口板
- 产品类型: PCB 电路接口板（依柜型为励磁脉冲板 或 DCS 通信板）
- 关键规格: 6 路光纤脉冲（励磁归属）/ 双以太网或 RS232/485（DCS 归属）；24 V DC 或 5 V 背板供电（依柜型）
关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 产品型号 | UFC718AE01 |
| 订货号（常见录法） | HIEE300936R0001 / HIEE300936R0101（丝印以实物为准） |
| 制造商 | ABB |
| 产品类别 | HIEE / UFC700 系列 PCB 接口板 |
| 归属A：UNITROL 5000 励磁柜 | 脉冲触发 + 功率侧模拟采集，配 KUC720AE01 / PPB624 A01 |
| 归属B：AC800M / Bailey Harmony | 通信/接口板，以太网 RJ45 或 RS232/485，依配置 |
| 脉冲输出（励磁归属） | 6 路独立光纤，三相全控整流，相位分辨率 0.01° |
| 光纤隔离耐压（励磁归属） | 3 kV AC（强弱电隔离） |
| 信号采集（励磁归属） | 励磁变二次 / 转子直流电流 / 整流桥温度 |
| 通信（DCS归属） | 依配置：双 10/100M RJ45（AC800M）、或 RS232/485（Bailey） |
| 供电（励磁归属） | DC 24 V 背板 |
| 供电（DCS归属） | 5 V 背板（AC800M 机架）或 24 V（Bailey 依 BOM） |
| 安装方式 | 励磁柜单槽插拔 / DCS 机架插装（依柜型） |
| 工作温度 | 0 ~ +60°C（DCS 录法）；-20 ~ +60°C（励磁录法） |
| 生命周期 | Mature，原厂 EOL 趋势，流通以原装库存为主 |
产品深度介绍
买 UFC718AE01 最容易踩的坑不是货不对，是柜不对——同一块 UFC718AE01 在 ABB 两条产品线里都出现过，干的活完全不一样。
走 UNITROL 5000 励磁柜那路的 （HIEE300936R0001 / R0101），是 AVR 调节柜里的脉冲触发 + 功率侧信号采集一体化接口板，配 KUC720AE01（AVR 主控）和 PPB624 A01 协同。它接 AVR 下来的相位指令，生成 6 路光纤脉冲去推三相全控可控硅整流桥，相位分辨率 0.01°，光隔离 3 kV AC；同时把励磁变二次、转子直流电流、整流桥温度这些功率侧模拟量采回来，做强弱电隔离。国内火电/水电同步机的存量 UNITROL 5000 柜子里这块板出镜率不低，12–18 年炉龄的机组大修时常见 BOM 指向它。
走 那路的 ，身份就换成通信/接口板了—— 机架里配 PM856/PM860/PM864/PM866 做冗余以太网通信（双 RJ45、SRTP/Modbus TCP）；Bailey Harmony 那边则是 RS232/485 串行接口板，5 V 背板供电。两路归属的 硬件很可能不是同一块（供电、接口、固件都不同），原厂 BOM 是按柜型绑的，跨柜硬替基本不行。
