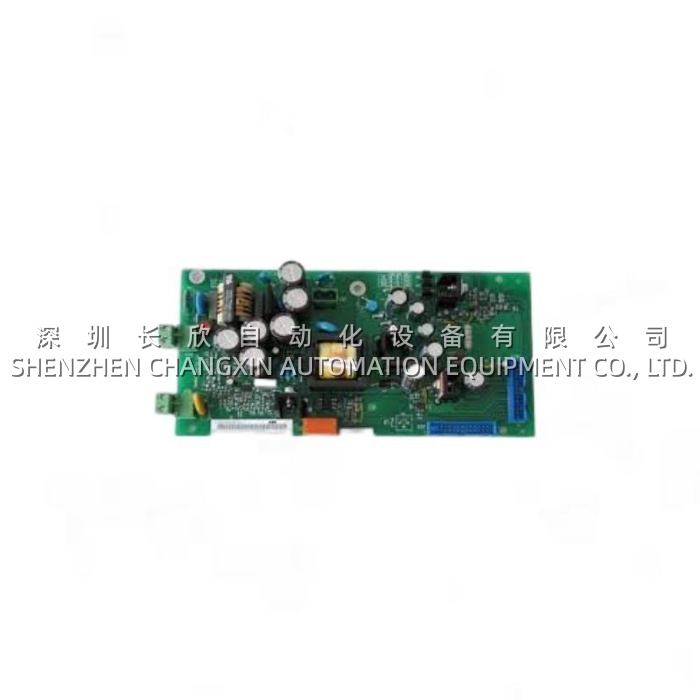

产品核心摘要
- 型号: 3BHE028767R0101（部分渠道标注为HAC807A01）
- 品牌: ABB
- 核心功能: 接收主控板PWM光纤信号，驱动高压变频器IGBT模块开关动作
- 产品类型: 逆变器栅极驱动板（Inverter Driver / Gate Driver Board）
- 关键规格: 双通道驱动；光纤信号输入；集成DESAT短路保护；24V DC隔离供电
- 适用平台: ABB ACS2000、ACS5000中高压变频器；AC 800PEC传动控制平台
- 成色: 全新原装（New Surplus），非翻新件
- ⚠️ 该型号为高压传动专用驱动板，与AC 800M DCS系统的PROFIBUS通信模块完全不同，采购时务必确认应用场景
关键技术规格
| 参数 | 规格 |
|---|---|
| 物料号 | 3BHE028767R0101 |
| 关联型号 | HAC807A01（部分渠道标注） |
| 品牌 | ABB |
| 产品类型 | 逆变器栅极驱动板（IGBT Gate Driver） |
| 适用系统 | ACS2000/ACS5000中高压变频器；AC 800PEC传动平台 |
| 驱动通道 | 双通道（半桥/全桥拓扑上、下管驱动） |
| 输入信号 | 光纤接口（接收PCD230/PCD232等主控板PWM信号） |
| 供电电压 | 24V DC（隔离电源供电） |
| 输出驱动电平 | ±15V / 0V 或 +15V / -5V（依IGBT模块定） |
| 保护功能 | DESAT退饱和短路保护、有源钳位、电源电压监测 |
| 信号隔离 | 加强绝缘 + 光纤隔离 |
| 状态反馈 | 光纤回传IGBT状态及VCE/电源故障信号 |
| 工作温度 | -25°C ~ +85°C |
| 安装方式 | 逆变器功率柜内导轨/板卡插槽 |
产品深度介绍
这块板子在ABB高压变频器系统里扮演的角色，通俗点说就是“信号翻译官+保镖”。主控板（比如PCD230）算出来的PWM脉冲信号是光信号，通过光纤送到3BHE028767R0101手上，它把光信号转成电信号，再把电压抬到IGBT模块需要的±15V驱动电平，IGBT才能按指令开通和关断。3BHE028767R0101在高压大电流的功率柜里紧挨着IGBT模块安装，离“战场”最近，也是最容易受冲击的环节之一。
这个型号跟AC 800M DCS上用的PROFIBUS DP通信模块（有些渠道也挂同一个物料号）不是同一个东西，甚至可以说差得很远。前者是给高压变频器的IGBT做驱动用的，后者是给控制器挂远程I/O站用的。网上一些供应商把两者混为一谈，甚至给出一堆完全不相关的参数（比如输出功率5MW、输入电流500A），那是把驱动板和功率单元本身搞混了。3BHE028767R0101是驱动板，它自己不出功率，它只负责发驱动信号。
这块板子的亮点之一是集成了DESAT退饱和短路保护。IGBT一旦短路，电流会在几微秒内飙升到烧毁的程度。DESAT电路检测到导通压降异常升高，能在微秒级封锁驱动脉冲，把IGBT从炸管边缘拉回来。这个反应速度比主控板软件保护快两个数量级以上，是最后一道硬件防线。另一个是光纤接口——PWM信号通过光纤传输，主控板和功率柜之间实现了完全的电气隔离。高压柜里IGBT开关时地电位会剧烈波动，没有光纤隔离，信号早就乱套了。
