产品核心摘要

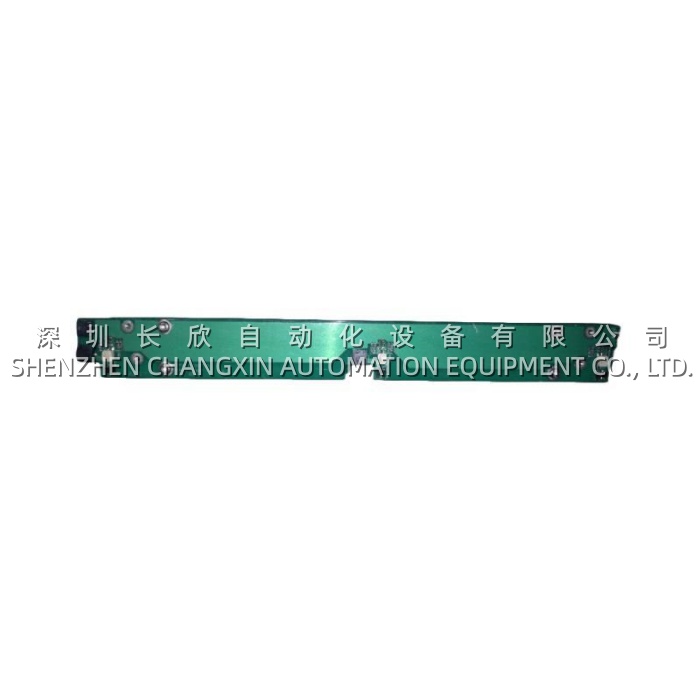

- 型号: 3BHE039905R0101 / LTC745A101
- 品牌: ABB
- 系列: UNITROL 励磁系统 / Power Master 家族
- 产品类型: 励磁功率柜主控板 + Crowbar 电压驱动板
- 核心功能: 晶闸管触发脉冲执行 + 过压 Crowbar 驱动 + 励磁保护
- 适配设备: UNITROL 5000/6000 励磁功率柜（主角色）；部分形态裁减为 OLTC/AVR I/O（依柜 BOM）
- 成色: 原厂翻新 / 拆机测试为主，少量全新原装剩余
- ⚠️ 原厂已停产，库存有限，LTC745A101 在励磁线与 OLTC/AC800M 线两种裁减，下单前核柜型
关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 产品型号 | 3BHE039905R0101 / LTC745A101 |
| 制造商 | ABB |
| 产品类型 | Power Master 板（励磁功率柜主控 + Crowbar 驱动） |
| 适配平台 | UNITROL 5000/6000 励磁系统（主）；OLTC/AVR（裁减形态） |
| 驱动能力 | 5A / 24V（Crowbar/功率驱动侧） |
| 控制功能 | PWM 触发、强弱电隔离（光耦/磁耦）、Crowbar 过压保护 |
| 模拟量侧（裁减形态） | 2×AI（0–20/4–20 mA），精度 0.1% |
| 数字量侧（裁减形态） | 16×DI（24V DC，BCD/二进制分接位置） |
| 继电器输出（裁减形态） | 2×继电器，升/降指令，AC 250V/2A |
| 通讯接口（裁减形态） | 2×RJ45 以太网（Profinet/IEC 61850/Modbus TCP）+ 3×RS232 |
| 保护功能 | 过热、过流、短路、失磁（40）告警 |
| 安装方式 | 插拔式 PCB（励磁柜）/ DIN 导轨+AC800M 机架（OLTC 裁减形态） |
| 工作温度 | -40 … +70 °C（宽温工业级） |
| 尺寸/重量 | ~25×120×253 mm / 0.35 kg（裁减形态）；励磁 Power Master 形态 ~2.2×12.4×12.6 cm / 0.1 kg |
| 状态 | 原厂停产，市场以翻新/拆机为主 |
产品深度介绍
UNITROL 励磁柜的机架层级，从上到下大致是 “AVR 主控（Unitrol 控制器）→ Power Master/LTC745A101（这块，励磁执行 + Crowbar）→ 晶闸管功率柜 → 转子侧 Crowbar 回路”。LTC745A101 在第二级，它的特殊之处在于”一手管触发、一手管保命”——正向工作时把 AVR 算出来的触发角转成 PWM 脉冲送给功率柜晶闸管；一旦 AVR 或功率柜检测到转子过压/失磁，这块板立刻翻 Crowbar 晶闸管，把转子能量泄到放电电阻，避免转子绕组和功率柜一起炸。
所以它坏起来的症状也很有辨识度：不是励磁”不行”，是励磁”暴走或保命失败”——表现多为 Unitrol 软件里”Crowbar fault”、过压保护不动作、或者功率柜触发脉冲偶发丢、励磁电流闭环震荡。主控 AVR 侧参数看着正常，但功率柜那头不对劲，八成是这块板。拆机件挑的时候重点看两处：一是 Crowbar 驱动侧那路光耦/磁耦有没有老化（5A/24V 那路反复动作，光耦 CTR 掉到 30% 以下就会触发延迟，Crowbar 该动作时慢半拍）；二是 PWM 输出侧端子有没有电弧熏黑——励磁功率柜侧的微弧比中压 IGCT 柜温柔点，但十年老柜子也会在端子排留下痕迹。让卖家出 Unitrol 软件里”Power stage diag”截图，Crowbar 测试通过 + 触发脉冲占空比对称，比光量通断稳。
还有个隐蔽点：LTC745A101 这个料号在 ABB 体系里有两种裁减形态，前面摘要里提过了——励磁 Power Master 形态（3BHE 开头，UNITROL 5000/6000 功率柜）和 OLTC/AVR I/O 形态（走 System 800xA + AC 800M 机架，16DI/2AI/以太网那套 ）。两种形态的 BOM 号都是 3BHE039905R0101 / ，硬件未必互通——励磁形态侧重 5A/24V Crowbar 驱动 + PWM，OLTC 形态侧重 DI/AI/以太网/Profinet。下单前把柜门铭牌（UNITROL 5000？还是变电站 OLTC 柜？）发来确认，是最稳的一步，比光看 七个字母准。
三版分受众改写
版本一：SEO 评测风（维修/选型视角）
3BHE039905R0101 是 ABB UNITROL 励磁系统的 Power Master 板，管晶闸管功率柜触发 + Crowbar 过压保护驱动（5A/24V，PWM，光耦隔离）。同料号在 System 800xA + AC 800M 机架里有 OLTC/AVR I/O 裁减形态（16DI/2AI/以太网/Profinet），两种形态 BOM 号相同但硬件侧重不同。原厂已停产，流通以翻新拆机为主，拆机件重点查 Crowbar 驱动光耦 CTR 和 PWM 端子电弧痕迹，Unitrol “Power stage diag”截图全绿再收。
版本二：口语种草风（MRO 采购视角）
Unitrol 软件里”Crowbar fault”反复跳、励磁电流闭环震荡但 AVR 主控参数看着没事——八成是这块 闹的。它在 UNITROL 机架里坐第二级，一手发触发脉冲给功率柜晶闸管，一手管 Crowbar 保命，两头都不能飘。拆机件让卖家测一下 Crowbar 那路光耦 CTR——5A/24V 这条路十年老柜子反复动作，CTR 掉到 30% 以下 Crowbar 就慢半拍，该泄能时泄不掉，转子绕组跟着遭殃。库存紧，励磁形态的比 OLTC 形态的少。
