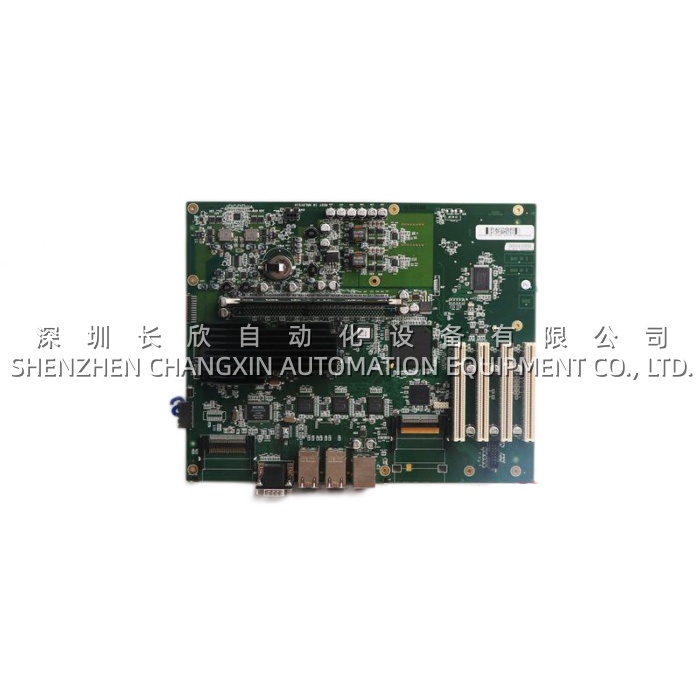

产品核心摘要
- 型号: 3HEA800906-001
- 商用名: Node Splitter
- 品牌: ABB
- 系列: ABB 3HEA 附件系（非 3BHE 板卡系）
- 核心功能: POF 脉冲光纤一分二/分路，励磁/传动柜内光链路分配
- 产品类型: 光纤无源分路附件
- 关键规格: POF 980/1000μm 兼容、Unitrol 6000 + AC800PEC/ACS6000、3HEA 前缀
- ⚠️ 3HEA ≠ 3BHE，别和 PDD/UFC 板卡混订；具体分路比/接头型依子号以手册为准
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3HEA800906-001 |
| 商用名 | Node Splitter |
| 制造商 | ABB |
| 产品类别 | 光纤无源分路附件（POF） |
| 适用系统 | Unitrol 6000、AC800PEC、ACS6000 |
| 光纤类型 | POF 塑料光纤（典型 980 μm / 1000 μm 系） |
| 分路比 | 1×2（依子号，常见一分二；具体以手册为准） |
| 接头形式 | ABB 柜内 POF 专用接头（依柜 BOM） |
| 安装方式 | 柜内 DIN 轨或螺钉固定（依柜设计） |
| 工作温度 | –25 … +70 °C（柜内，无源件宽温） |
| 防护 | IP20（柜内安装） |
| 供应状态 | 随 Unitrol 6000 / PEC spares，建议核 SKU |
产品深度介绍
3HEA800906-001 这件的”技术含量”不在电路，在柜内光链路的物理分配——Unitrol 6000 励磁柜里 CMR 脉冲板出来是 POF（塑料光纤，抗 EMI、比玻璃光纤耐弯折，适合柜内短距），一路直奔功率柜的可控硅触发单元；但如果柜设计有冗余脉冲单元（Unitrol 6000 高配常见）或柜内光监测/录波点，一根 POF 不够分，就得在 CMR 出口或功率柜入口垫一个 Node Splitter，把 1 路 POF 分成 2 路（一路去主触发、一路去冗余/监测）。AC800PEC 传动柜里同理，门极驱动的光链路要分去监测或冗余臂时也用这玩意。
工程上这块件的坑不在参数，在三处：
- 前缀看错：3HEA 是 ABB 附件系（Robot/传动/励磁附件），3BHE 是板卡系（PDD/UFC/CMT/CMR 那串）——采购搜”ABB 800906″容易混进 3BHE 板卡池里，发错前缀整单退。
- BOQ 漏项：Node Splitter 单价低（比起 PDD 主板、CMR 脉冲板、功率柜可控硅驱动板属于”零头件”），保运 BOQ 里”PDD + CMR + CMT + 功率柜驱动”列得齐，Node Splitter 这种附件经常漏——漏了的关系是”脉冲光纤不够分，功率柜某臂/冗余单元盲”，大修窗口才发现就麻爪。
- POF 接头匹配：ABB 柜内 POF 接头有专用卡口（不是通用 ST/FC），3HEA800906-001 的接头型要跟原柜 CMR 出口/功率柜入口对上，换别的通用 POF 分路器卡不进。
