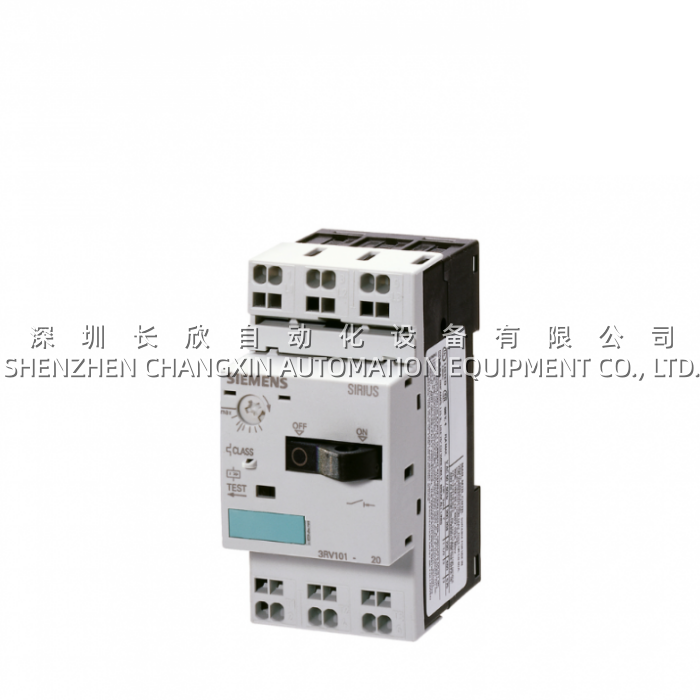

产品核心摘要
- 型号 (Model): 3RV1011-1GA20
- 品牌 (Brand): Siemens（德国）
- 系列 (Series): SIRIUS 3RV10
- 核心功能 (Core Function): 为小功率电机提供过载保护（热脱扣）与短路保护（磁脱扣）
- 产品类型 (Type): 热磁式电机保护断路器 (Motor Protection Circuit Breaker)
- 关键规格 (Key Specs): 额定电流2.5A（可调1.8-2.5A）；Class 10脱扣等级；100kA分断能力@400V；S00尺寸
- 成色: 全新原装（New Surplus）
- ⚠️ 重要提示: 该型号已停产，部分渠道标注为停产状态，采购前建议确认货源与生产日期
关键技术规格
| 参数项 | 规格值 / 说明 |
|---|---|
| 产品型号 | 3RV1011-1GA20 |
| 制造商 | Siemens AG |
| 系列归属 | SIRIUS 3RV10 |
| 产品类型 | 电机保护断路器 / 热磁式电动机保护开关 |
| 壳架尺寸 | S00 |
| 额定工作电压 | 690 V AC |
| 额定绝缘电压 | 690 V |
| 额定电流 (In) | 2.5 A（可调范围 1.8–2.5 A） |
| 过载脱扣等级 | Class 10（7.2×In时脱扣时间约4-10秒） |
| 瞬时短路脱扣电流 | 5.2 A（N释放值） |
| 短路分断能力 (Icu) | 100 kA @ 240V / 400V |
| 极数 | 3P（三极） |
| 辅助触点 | 1 NO + 1 NC（横向安装） |
| 安装方式 | 35 mm DIN 导轨（EN 60715）或螺钉安装 |
| 接线方式 | 螺钉端子（主回路与辅助回路） |
| 导线截面积（主回路） | 2×(0.5~1.5 mm²) 或 2×(0.75~2.5 mm²) 或 2×(1~4 mm²) |
| 拧紧力矩 | 0.8–1.2 N·m |
| 防护等级 | IP20（前面板） |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -50°C 至 +80°C |
| 机械寿命 | 100,000 次（典型值） |
| 电气寿命 | 100,000 次（典型值） |
| 外形尺寸 (宽×高×深) | 45 mm × 90 mm × 75 mm |
| 净重 | 约 240 g |
| 适用电机功率（400V时） | 约 0.09 kW（AC-3） |
| 认证 | CE, UL 508, CSA, CCC, IEC/EN 60947-2 & -4-1, ABS, DNV, LR |
产品深度介绍
电机启动瞬间的冲击电流能到额定值的8倍，普通MCB（微型断路器）扛不住这个浪涌，动不动就误跳。Siemens 3RV1011-1GA20就是为这个场景设计的——它是SIRIUS系列里的热磁式电机保护断路器，不是普通的配电开关。它知道自己接的是一台电机，允许启动那几秒钟的电流冲击，只在持续过载或真正短路的时候才跳闸。
这块断路器用的是热磁双脱扣机制：双金属片负责过载保护——电流大了双金属片受热弯曲，到一定程度就触发脱扣，这个过程有个延迟，正好匹配电机的启动特性；电磁线圈负责短路保护——电流瞬间冲到几十倍额定值，线圈产生的磁力直接吸合脱扣器，毫秒级切断电路。Class 10的脱扣等级意味着在7.2倍额定电流下，它会在4到10秒内跳闸，这个时间窗口正好让电机完成启动。
型号里的后缀“1GA20”拆开看：1G指向额定电流2.5A档位，A20是订货代码。和同系列的3RV1011-0EA15（0.28-0.4A档位）或3RV1011-1DA15（2.2-3.2A档位）相比，这个型号覆盖的功率段是0.09kW左右的小电机，适合控制变压器供电回路或者微型泵阀，而不是大功率电机——超过0.1kW的电机建议选更大电流档位。
几个实用的点： 它自带1NO+1NC横向辅助触点，可以直接给PLC发个反馈信号，不用额外加辅助模块。分断能力100kA@400V，足够对付大部分工业配电柜的短路电流。和3RT接触器拼装在同一个导轨上，通过插接件连接，省了跳线也降了故障率。
