关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6AV3503-1DB10 |
| 制造商 | 西门子 (Siemens) |
| 产品类型 | 文本操作员面板 |
| 产品系列 | SIMATIC HMI OP3 |
| 显示类型 | LCD，黄绿背光 |
| 显示尺寸 | 2行 × 20字符/行 |
| 字符高度 | 约 5 mm |
| 背光寿命 | 不适用 (EL背光，非LED) |
| 操作方式 | 膜键盘，18个系统键 + 5个功能键 (F1–F5) |
| 供电电压 | 24V DC (额定) |
| 功耗 | ≤ 10W (典型值) |
| 内存容量 | 128 KB (用于用户配置) |
| 通讯接口 | 1 × RS232 (配置用), 1 × RS485/MPI (PLC通讯，最高 1.5 Mbit/s) |
| 通讯协议 | MPI (S7-300/S7-400), PPI (S7-200) |
| 防护等级 (前面板) | IP65 |
| 防护等级 (后面板) | IP20 |
| 安装方式 | 面板安装，开孔尺寸约 148 mm × 76 mm |
| 整机尺寸 (宽×高×深) | 148 mm × 76 mm × 25 mm |
| 重量 | 约 0.25 kg |
| 工作温度 | 0°C 至 +50°C |
| 配置软件 | ProTool / ProTool Lite v2.51 或更高版本 |
| 生命周期状态 | 已停产 (EOL)，无直接替换型号 |
产品深度介绍

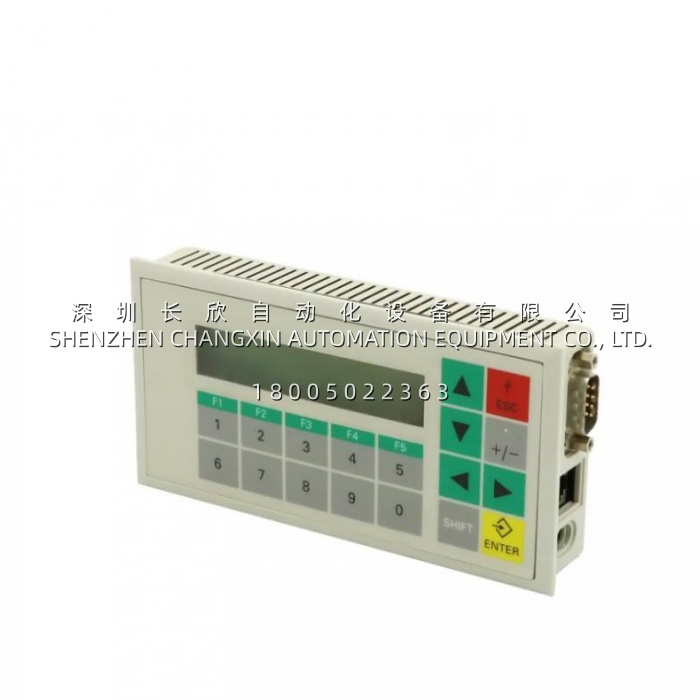

你要是没见过这玩意儿，大概会被它的样子吓一跳——一块比巴掌大不了多少的塑料面板，屏幕只有两行字，一行能塞20个字符，黄绿色的背光。6AV3503-1DB10，西门子 SIMATIC HMI 家族里的文本面板 OG，江湖人称 OP3。它是原版 OP3 的欧洲版本，带 CE 标记，和早期不带后缀的 OP3 本质上是同一款东西。
这东西能干吗呢？说白了，就是在你没条件配触摸屏的年代，用最少的成本给 S7-200、S7-300 做个现场操作界面。它通过 MPI 或 PPI 协议连上 PLC，把 PLC 里的位状态、寄存器数值显示在两行屏幕上，操作员按键盘上的上下键修改设定值、按功能键触发动作。它不跑图形界面，也没有趋势图，所有的交互都是基于”画面”——ProTool 里预先定义好的一组画面，每个画面上放几个变量，用户按 F1 切到下一个画面，按 F2 修改参数，大致就是这么个逻辑。手册里说它有密码保护、消息报警、定时器/计数器功能，甚至还能通过标准画面做系统设置和 MPI 地址修改。
OP3 的工作模式分了两个层级：消息层和画面层。上电先进入消息层，显示待机消息或系统消息；按 ENTER 键切到画面层，看到的是 ProTool 里配置的启动画面。用户可以在画面层通过软键 (F1-F5) 在不同画面间跳转，按 ESC 逐级返回，直到退回消息层。
这型号值钱的点不在技术指标——搁今天随便一个手机都比它强一万倍——而在于它是”钥匙”。早期 OEM 设备厂，比如做灭菌柜的 Matachana，会把 OP3 的面板膜重新印刷成设备专用按键布局（门开关、复位什么的），但里面的西门子电子部分是不动的。如果你手上有一台这样的设备，OP3 坏了又找不到同型号替换，整台设备的操作就瘫了。这才是它真正的战场。
