关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 订货号 | 6AV3627-1JK00-0AX0 |

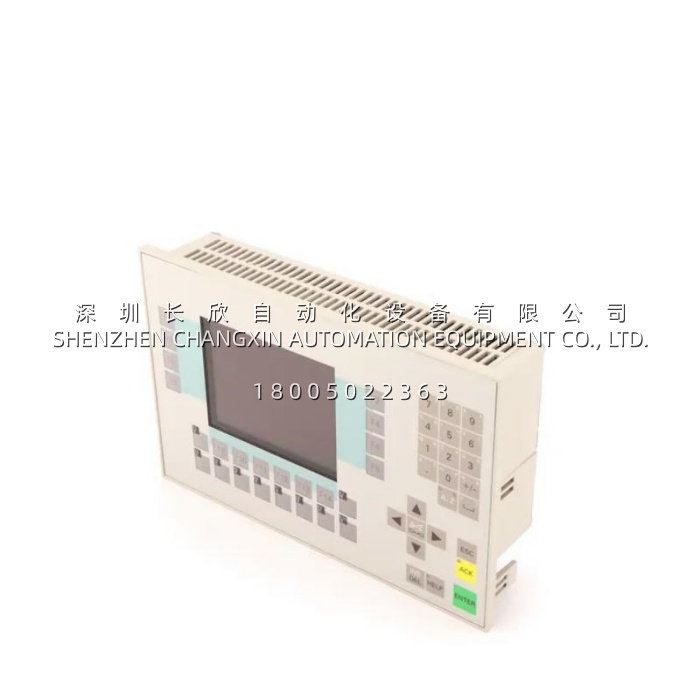

| 产品名称 | SIMATIC OP27 Mono（单色版） |
| 显示 | 5.7″ STN 单色，黄绿底黑字，8 级灰度 |
| 分辨率 | 320 × 240 |
| 背光 | CCFL 冷阴极，MTBF 50,000 h @25°C |
| 触摸 | 无（纯按键面板） |
| 功能键 | 24 个可编程功能键，18 个带 LED（薄膜键盘） |
| 数值/字母输入 | 支持，含十六进制键盘 |
| 处理器 | X86，33 MHz |
| 用户存储 | 1 MB Flash（PCMCIA 卡扩备份/配方/报警） |
| 供电 | 18–30 V DC（额定 24 V），典型 0.3 A / 8 W |
| 通讯 | MPI / PROFIBUS DP（DB9 RS485，12 Mbps），另 2×RS232 + 1×RS422 + 1×TTY |
| 组态软件 | ProTool V3.1+ / WinCC flexible 2005 / 2007 |
| TIA 博途 | ❌ 不直接支持，需 ProTool→WinCC flexible→TIA 两步迁移 |
| 接口 | DB9 MPI/DP、PCMCIA 卡槽、无 USB、无以太网 |
| 防护 | 前框 IP65 / 后背 IP20 |
| 开孔尺寸 | 276 × 172 mm |
| 安装深度 | 59 mm（带键模块 94 mm） |
| 外壳尺寸 | 296 × 192 mm（前框），深 80 mm |
| 重量 | 1.85 kg |
| 工作温度 | 0 … +60 °C |
| 认证 | UL / FM Class I Div.2 / PRS / EX Zone 22 |
| 生命周期 | 2013/10 停产，End Product Lifecycle |
🛠 产品深度介绍
OP27 在西门子 270 家族（OP27 / OP270 / MP270）里站的是”5.7 寸按键主力”位——比 OP25 多 8 级灰度和 PCMCIA 槽，比 OP270 彩版便宜一截，纯按键无触摸的设计在 1998–2010 那批纺织细纱、注塑机、小型包装线、水泵站 MCC 柜上几乎是标配。6AV3627-1JK00-0AX0 这块单色版的生存逻辑很清晰：黄绿 STN + CCFL 背光在强光车间比早期 TFT 彩屏还清楚，24 个薄膜功能键 18 个带 LED，戴棉手套能盲操作，振动区触摸屏先挂但它还能扛。
参数上 X86 33 MHz + 1 MB Flash + PCMCIA 备份，ProTool V3.1 或 WinCC flexible 2005/2007 组态，MPI/DP 12 Mbps 直挂 S7-300/400 的 MPI 口，一根 DB9 搞定不用网关——这是 OP27 至今在老产线上赖着不走的核心原因。短板也明摆着：2013/10 西门子就把它 end-of-life 了，sieportal 页直接写”无任何替代商品”；更麻烦的是 ，老 ProTool 项目要迁得先转 WinCC flexible 再迁 TIA，两步下来画面对象、报警、配方都得重审，人工比屏贵。所以老厂手里 多的，理性路径是 NOS 备件锁一批 + 修屏渠道（Radwell 有 6AV3627-1JK00-0AX0-SUB-LCD 替屏件）续命，整体迁移另排大假。
柜门上那块黄绿屏要是 CCFL 背光灭了或者薄膜键某个 F 键粘死了，整台老注塑机或细纱机操作员就得靠记参数手动拨—— 这种纯按键单色屏在油污、飞絮、手套车间其实比彩触耐用，24 个功能键 18 个带 LED，页面切、参数改、报警确认盲操作都行，振动大的地方触摸屏先挂它还在。6AV3627-1JK00-0AX0 就是这块单色版，MPI/DP 口一根 DB9 直挂 S7-300/400，老 S7-200 配个 PPI-MPI 转接头也能跑，ProTool 组态的项目小改小补老师傅还会弄。
痛点是 2013 年西门子就把它砍了，官方页现在标 End Product Lifecycle 还说”无任何替代商品”——意思是你要么继续收 NOS/拆机续命，要么整体换屏换项目。第三方渠道现在能买到几种形态的”续命件”：NOS 库存（价高）、拆机测良（看运气）、Radwell 那种 SUB-LCD 替屏件（只换屏模组，主板/键膜留老的，性价比最高）。如果柜门开孔 276×172 已经定型、项目又是 ProTool 写的没人会迁 TIA，最划算的不是换屏是换 CCFL 灯管或整屏模组，主板/键膜/组态都不动。
