关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6AV6545-0BC15-2AX0 |
| 制造商 | 西门子 (Siemens) |
| 产品类型 | HMI 触摸面板 (Touch Panel) |
| 产品系列 | SIMATIC TP170B 彩色版 |
| 显示类型 | STN 彩色 (16色) |
| 屏幕尺寸 | 5.7 英寸 (对角线) |
| 显示分辨率 | 320 × 240 像素 (QVGA) |
| 操作方式 | 模拟电阻式触摸屏 |
| 处理器 | RISC 32-bit, 66 MHz |
| 用户可用内存 | 768 KB |
| 供电电压 | 24V DC (18V – 30V DC 范围) |
| 额定电流 | 0.25 A |
| 典型功耗 | 7 W |
| 通讯接口 | 1 × RS485 (MPI/PROFIBUS DP, 最高 12 Mbit/s), 2 × RS232, 1 × RS422 |
| CF 卡插槽 | 1 个 |
| 前面板防护等级 | IP65 |
| 后面板防护等级 | IP20 |
| 背光寿命 (25°C) | 50,000 小时 |
| 工作温度 | 0°C 至 +50°C |
| 存储/运输温度 | -20°C 至 +60°C |
| 安装方式 | 面板安装，开孔尺寸 (宽×高): 约 198 mm × 142 mm |
| 整机尺寸 (宽×高×深) | 212 mm × 156 mm × 约 43 mm |
| 重量 | 约 0.7 kg |
| 操作系统 | Windows CE |
| 配置软件 | ProTool / ProTool Lite V5.2+SP2 或 WinCC flexible Compact |
| 生命周期状态 | 已停产 (EOL) |
产品深度介绍

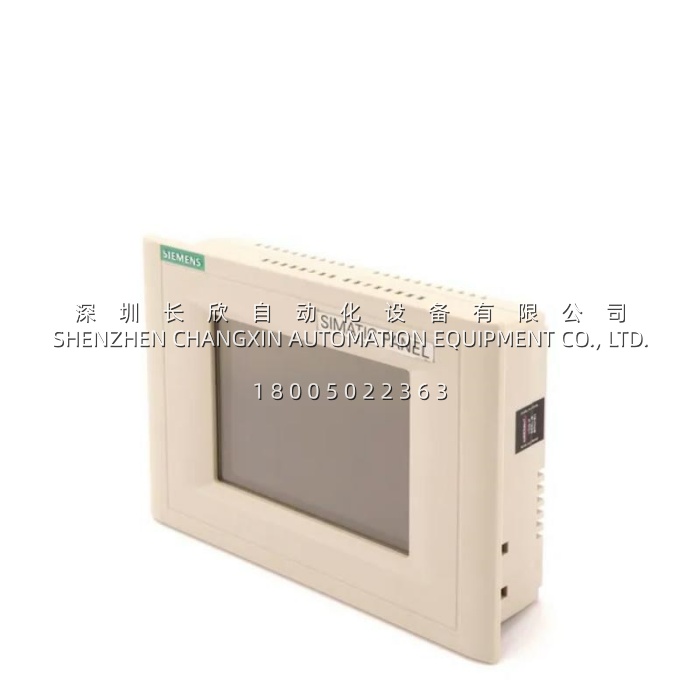

6AV6545-0BC15-2AX0 属于西门子 SIMATIC HMI TP170B 产品家族，是当年与 S7-200/300/400 系列 PLC 配套的主流触摸屏之一。型号后缀“BC15”表示彩色 STN 显示版本——TP170B 在 5.7 寸这个尺寸上提供了三种显示配置：蓝屏单色 (BA15)、橙屏单色 (BB15) 和彩色 (BC15)，这块是彩色版 。
5.7 寸、320×240 分辨率、16 色 STN 显示，在今天看确实称不上“清晰”，但在当年这是主流配置。相比蓝屏版，彩色面板在显示报警分级、状态区分、趋势曲线时有明显的视觉优势——红色报警、绿色运行、黄色待机，一目了然，不需要靠灰度去猜。STN 技术虽然视角和响应速度比不上后来的 TFT，但胜在功耗低、成本可控，而且背光寿命 5 万小时，按 24 小时运行算大概能撑 5-6 年 。
通讯方面，TP170B 配了一个 9 针 Sub-D 口，支持 MPI 和 PROFIBUS DP 协议，最高速率 12 Mbit/s 。这意味着它可以同时挂在一个 PROFIBUS 网络上和多台 PLC 通信，也可以通过 MPI 直接连 S7-300 的编程口。另外还有两个 RS232 口和一个 RS422 口，兼容性做得挺全——第三方 PLC 比如 Allen Bradley、Mitsubishi、Modicon 也能通过串口驱动连上 。
这块屏的核心价值在今天其实不在技术指标，而在于“它是老系统的一部分”。很多国产设备厂商当年配套的就是 TP170B，面板上甚至印着设备厂商自己的 LOGO，里面的西门子硬件和组态逻辑是固定的。如果原屏坏了，换一块其他型号或者升级到新一代面板，要么组态不兼容，要么需要重做整个项目。对于还在运行的设备，备一块同型号的 TP170B，就是最省事的保命方案。
