产品核心摘要

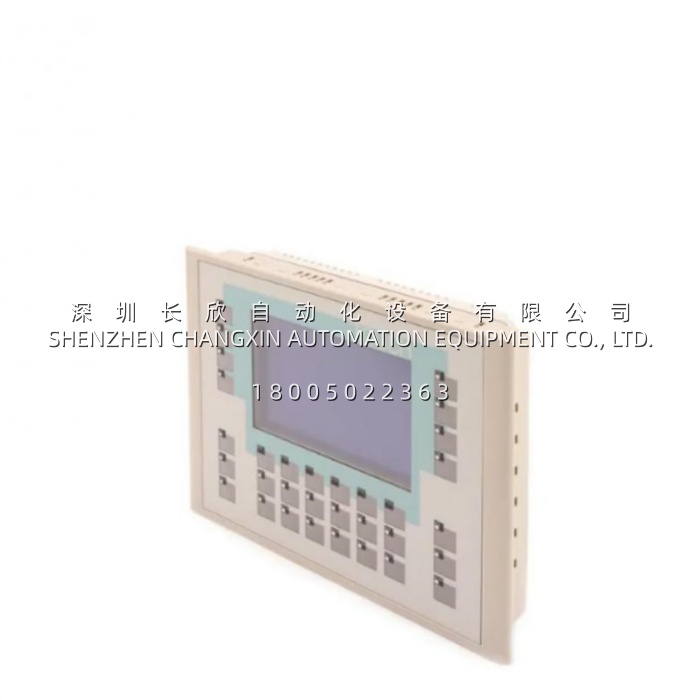

- 型号: 6AV6642-0DC01-1AX1
- 品牌: Siemens（西门子）
- 系列: SIMATIC OP 177B（操作面板）
- 核心功能: 人机交互界面，用于设备监控、参数设定与现场操作
- 产品类型: 按键+触摸操作面板（OP系列）
- 关键规格: 5.7英寸STN蓝屏 / 320×240分辨率 / 32个功能键 / 200MHz ARM处理器
- 成色: 已停产，市面流通为翻新测试件或全新库存（NOS）
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6AV6642-0DC01-1AX1 |
| 制造商 | Siemens |
| 产品类型 | OP 177B（操作员面板） |
| 显示屏尺寸 | 5.7英寸 |
| 显示类型 | STN，4级蓝屏模式 |
| 分辨率 | 320 × 240 像素 |
| 操作方式 | 薄膜键盘 + 触摸屏 |
| 功能键 | 32个（其中26个带LED） |
| 处理器 | ARM 200 MHz |
| 用户内存 | 2048 KB |
| 通讯接口 | RS232（可选）、RS422、RS485（最大12 Mbit/s）、USB |
| 协议支持 | MPI、PROFIBUS-DP、PPI |
| 供电电压 | DC 24V |
| 额定电流 | 240 mA |
| 防护等级（前面板） | IP65 |
| 防护等级（后部） | IP20 |
| 工作温度 | 0 °C ～ +50 °C |
| 安装方式 | 面板开孔，垂直安装 |
| 认证 | CE, GL, ABS, BV, DNV, LRS, FM Class I Div. 2, UL, CSA, cULus, EX Zone 2/22 |
| 组态软件 | WinCC flexible Compact/Standard/Advanced（2005及以上版本） |
产品深度介绍
用“按键+触摸二合一”来理解6AV6642-0DC01-1AX1最准确。这型号出自西门子OP 177B产品线，本质上是给那些既需要快捷硬按键、又偶尔要滑屏操作的场景准备的。5.7寸STN蓝屏，分辨率和色彩都算不上惊艳，但在只能显示文本、棒图、简单位图的场合，它刚好够用——不卷参数，只卷实用。
这面板和当年常见的TP 177B（纯触摸）最大的区别，在于正面那一排带LED的薄膜按键：32个可编程键里26个有状态指示灯。在造纸、冶金、水处理这类环境里，操作工带着手套按键比戳屏幕利索得多，灯亮不亮扫一眼就知道设备状态。背面的通讯口给得也实在——RS485走MPI或PROFIBUS-DP，直接挂S7-300/400的老系统不用加转接头，USB口插U盘导配方或者接打印机打报警记录，都是实打实的现场功能。一个不太起眼但现场很实用的设计是：它不用电池来保持报警缓冲区，断电后报文不掉。换触摸屏的产线经常抱怨停电再来电，报警历史丢了，这块面板没这毛病。
