关键技术规格
| 参数 | 值 |
|---|---|
| 产品型号 | 6DP1230-8JJ |
| 制造商 | Siemens AG |
| 产品类别 | FUM230-HART 模拟输入模块 |
| 适用系统 | TELEPERM XP / SPPA-T3 / SPPA-T2（AS620 B 自动化站） |
| 输入通道 | 16 路模拟电流输入 |
| 输入信号 | 0–20 mA / 4–20 mA（每通道软件可选） |
| 变送器回路 | 2 线制 / 4 线制兼容 |
| 变送器供电 | 内置 DC 24 V，每通道最大 120 mA，短路和过载保护 |
| HART 支持 | 支持 HART 变送器接入（模块不解析 HART 协议，仅透传） |
| 信号处理 | 量程缩放、均值生成、开方提取、零点/量程校正 |
| 限值监测 | 每通道 4 组独立高低限报警 |
| 诊断功能 | 变送器供电监视、超量程/欠量程检测、断线检测 |
| 冗余支持 | 支持双模块并联冗余部署 |
| 通信接口 | TELEPERM XP 背板总线 |
| 工作温度 | -20°C ~ +60°C（以实物铭牌为准） |
| 防护等级 | IP20（控制柜内安装） |
| 安装方式 | TELEPERM XP 标准机架插槽 |
| 模块重量 | 约 0.5 kg |
| 生命周期状态 | 原厂已停产（2012-10-30 起 PM410，无直接替代） |
💡 与 6DP1230-8AA / 8BB / 8CC 同属 FUM230 家族，功能和引脚兼容，可通过升级套件互转。6DP1230-8JJ 在 HART 变送器接入场景下具有适配优势——但需注意：FUM230 模块本身不解析 HART 协议，HART 数字通信需要上层系统配合。
产品深度介绍

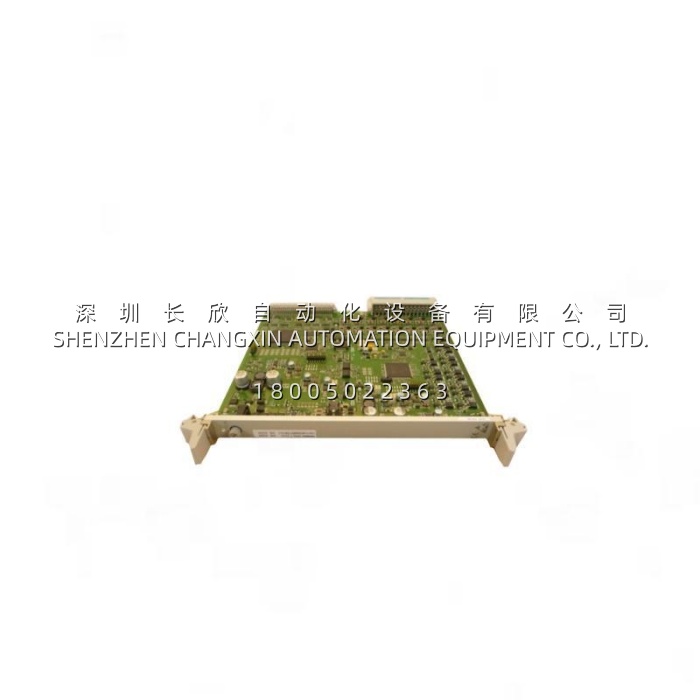

TELEPERM XP 机柜里那块负责把现场变送器信号”翻译”成 CPU 能读懂数据的板子，就是 6DP1230-8JJ。它属于西门子 FUM230 模拟信号调理模块家族，专门插在 TELEPERM XP 的 AS620 B 自动化站机架中，承担 16 路 0/4–20 mA 电流信号的采集、调理、监测和分配。
这块模块的核心价值在于”一体化”——16 路模拟输入、内置 24 V DC 变送器供电、信号调理、诊断报警，全部集成在一块 20.32 mm 宽的 FUM 切片上。每个通道都能独立配置信号量程（0–20 mA 或 4–20 mA），内置的 24 V DC 电子驱动单元可为 2 线制或 4 线制变送器供电，每通道最大 120 mA，且具有短路和过载保护。这意味着机柜里不再需要外置的回路供电隔离栅——一个机柜省下的空间和接线工作量相当可观。
信号处理层面，6DP1230-8JJ 不只是”采集”这么简单。它能在模块处理器上完成量程缩放、均值生成、开方提取（差压流量计必备）、零点/量程校正，并把超量程、欠量程、断线、变送器供电异常等诊断信息通过背板总线送回 AS620 B CPU。每通道还可配置 4 组独立的高低限报警值，触发后即时上报。对于电力、化工、冶金这类流程工业，这种”采集+调理+诊断”一体化的设计直接决定了 DCS 系统的可用性和维护效率。
