产品核心摘要

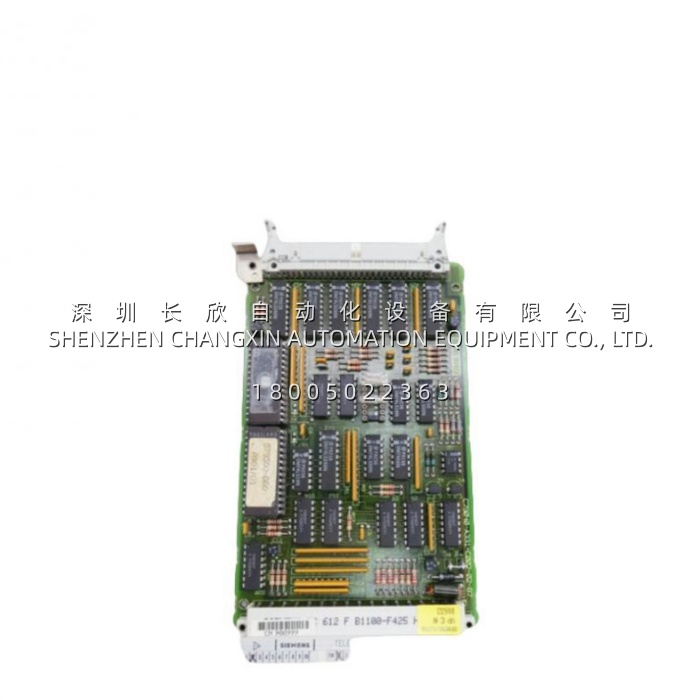

- 型号 (Model)：6DS1311-8AE
- 品牌 (Brand)：西门子 (Siemens)，原产国德国
- 系列 (Series)：Teleperm M / Teleperm ME 分布式控制系统
- 产品类型 (Type)：I/O 总线驱动模块 (I/O Bus Driver Module)
- 核心功能：在 Teleperm M 控制器 CPU 与分布式 I/O 模块之间建立高速通信桥接与信号驱动
- 关键规格：
- 24 V DC 供电，8 通道可配置为数字输入/输出或测量输入
- Teleperm M 专有 I/O 总线协议，速率 1.5 Mbps（可配置）
- 总线侧与逻辑侧电气隔离（典型 2.5 kV 测试电压）
- 单总线段最大 31 个节点，最大电缆长度 500 m（不加中继）
- 成色：市场以全新库存、拆机件、维修备件流通
- ⚠️ Teleperm M legacy 备件，库存有限，交期需确认
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 6DS1311-8AE |
| 制造商 | 西门子 (Siemens)，德国 |
| 产品类别 | I/O 总线驱动与接口模块 |
| 所属系统 | Teleperm M / Teleperm ME DCS（AS 220/260 自动化站） |
| 核心功能 | CPU 与分布式 I/O 之间的通信桥接、信号分配、驱动扩展 |
| 通道配置 | 8 路集成通道，可配置为数字输入 / 数字输出 / 测量输入 |
| 总线协议 | Teleperm M 专有 I/O 总线 |
| 数据传输速率 | 1.5 Mbps（可配置） |
| 单段最大节点数 | 31 个节点 / 总线段 |
| 最大电缆长度 | 500 m（不加中继器） |
| 电气隔离 | 总线侧与逻辑侧隔离，2.5 kV 测试电压 |
| 供电电压 | 24 V DC（±20% 工业容差） |
| 典型功耗 | 约 3.5 W |
| 电磁兼容 | 符合 EN 55011 标准，具备 galvanic isolation |
| 状态指示 | TX/RX、ERROR、BUSY、POWER LED |
| 安装方式 | 插入式安装于 Teleperm M 专用底板 (Subrack)，背板取电与通讯 |
| 防护等级 | IP20（柜内安装） |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -25 ℃ ~ +70 ℃ |
| 热插拔 | 不支持——必须遵循 Teleperm M 维护规程，在指定总线状态或断电条件下更换 |
| 海关编码 | 8537101190 |
| 供货状态 | 全新库存 / 拆机件 / 维修备件 |
| 质保 | 12 个月（正规工业备件经销商标准） |
💡 关于详细参数：西门子 Teleperm M 6DS 系列的手册公开度有限，上表中的 1.5 Mbps、31 节点、500 m、2.5 kV 隔离、3.5 W 等数值综合自工业备件供应商的技术资料 。采购前务必以到货物料的原厂标签与 Teleperm M 系统手册为准，不同批次可能存在固件或硬件版本差异。
产品深度介绍
Teleperm M 机架上 CPU 与远程 I/O 机柜之间的那根”神经线”一旦驱动不足，信号就会在几百米外畸变、丢包、通信中断——西门子 6DS1311-8AE 就是专门解决这件事的 I/O 总线驱动模块。它是 Teleperm M/ME DCS 架构中的通信桥：一边接着 AS 220/260 自动化站的 CPU，另一边驱动着长达 500 米的专有 I/O 总线，把 31 个节点（I/O 站）串起来，以 1.5 Mbps 的速率跑过程数据 。
这块模块在系统里的角色很清晰——”CPU 与现场 I/O 之间的通信桥梁” 。它不采集现场信号（那是 FUM 模块的事），也不执行控制算法（那是 CPU 的事），而是专注于三件事：信号放大与整形、总线驱动与扩展、电气隔离。内部电路做了总线侧与逻辑侧的 galvanic isolation（电气隔离），符合 EN 55011 工业 EMC 标准 ，这意味着即便现场侧遭遇地电位差或电磁干扰，也不会窜入控制器侧烧毁贵重 CPU。
