关键技术规格
| 参数 | 值/说明 |
|---|---|
| 产品型号 | Siemens 6DS1703-8RR |
| 制造商 | Siemens（西门子） |
| 产品类别 | MS点扩展模块 / 测量点扩展接口模块 |
| 适配系统 | TELEPERM M / ME — AS620F/FB、CS275、OM650 |
| 输入通道数 | 14通道（支持热电偶和/或Pt100） |
| 输入信号范围 | -5 mV 至 +55 mV（热电偶） |
| 通道隔离 | 1.5 kV AC 通道对地隔离 |
| 精度贡献 | < ±0.2 °C |
| 供电方式 | 由机架背板统一供给（5V DC逻辑 + 24V DC现场侧） |
| 工作温度 | -25°C 至 +60°C（部分标称-20°C至+70°C） |
| 存储温度 | -40°C 至 +85°C |
| 防护等级 | IP20（依赖于机柜整体防护） |
| 重量 | 约0.32 kg（部分标称0.3-0.5kg） |
| 产品生命周期 | 已停产（备件维护阶段） |
| 原产地 | 德国 |
产品深度介绍

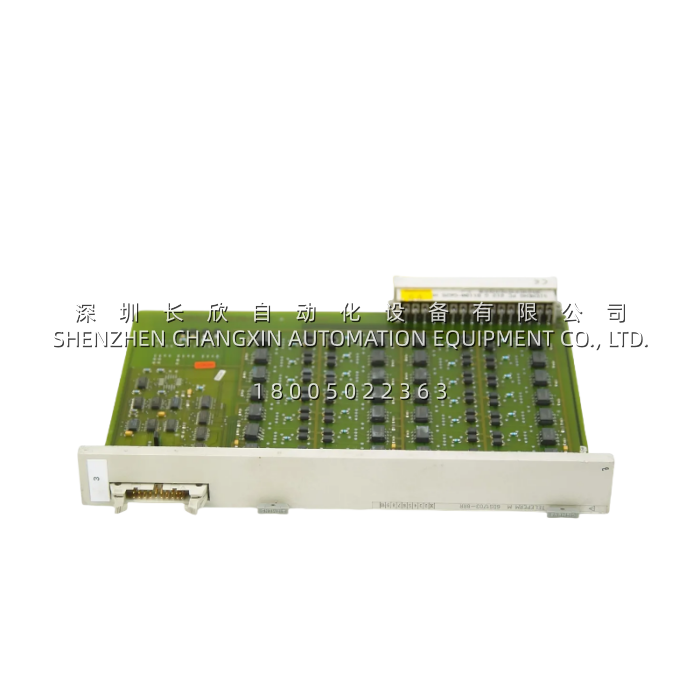

有经验的仪表工程师一看TELEPERM M这个前缀，就知道这块板子不简单。Siemens 6DS1703-8RR在系统里的定位很明确——它不负责“决策”（那是AS620控制器的事），也不负责“执行”（那是输出模块的事）。它干的是“扩展触角”的活：当机架上主测量模块的通道不够用的时候，这块板子能在不增加新机柜的情况下，把温度测点数量直接往上拉。
它和前面聊过的6DS1403-8CB（IP241 PI控制卡）定位完全不同。IP241是闭环控制卡，带独立PI算法；而6DS1703-8RR是纯粹的信号采集扩展卡——把热电偶和Pt100的毫伏/阻值信号转成系统总线能认的数字量，送给主测量模块或控制器做进一步处理。用个不太恰当的比喻：IP241是“有脑子的”，6DS1703-8RR是“有触角的”。
关于14通道的分配方式，行业供应商给出的信息是支持“14通道热电偶和/或Pt100”。到底能不能混接？从信号调理角度说，热电偶（毫伏级）和热电阻（阻值变化）的测量原理差别挺大。个人判断大概率是支持混接的，但具体到每个通道能接什么类型、有没有跳线配置，还是得翻一下TELEPERM M温度测量模块硬件手册确认。网上说的“高阻抗输入放大器 + V/F转换 + 每30秒自动校准”这套信号链设计，倒是解释了为什么这系列模块精度能做到<±0.2°C——自动校准会把温度漂移和老化误差压到最低。
