关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 6EP1337-3BA00 (SITOP PSU100M) |
| 制造商 | 西门子 Siemens AG |
| 产品系列 | SITOP modular |
| 输入电压 | 120/230V AC 自适应 (85-132V / 176-264V) 50/60Hz |
| 输出电压 | 24V DC（可通过电位计调至 28.8V） |
| 输出电流 | 40A（额定），短时过载可达 120A |
| 输出功率 | 960W |
| 效率 | 约 88%（额定负载） |
| 输出电压精度 | 静态总公差 ±3% |
| 残余纹波 | < 100 mVpp（峰-峰值） |
| 过载保护 | 恒电流模式（约46A）或锁定关断（可选） |
| 并联运行 | 支持，最多 5 台 |
| 工作温度 | 0°C 至 +70°C（60-70°C 需降额约2%/K） |
| MTBF | > 500,000 小时（40°C 额定负载） |
| 安装方式 | DIN 导轨安装（IP20） |
| 尺寸 (宽×高×深) | 125 × 120 × 125 mm |
| 重量 | ≈ 3.0 – 3.5 kg |
| 认证 | CE, UL/cUL, ATEX, IECEx |
| 原产地 | 奥地利 / 罗马尼亚 |
产品深度介绍

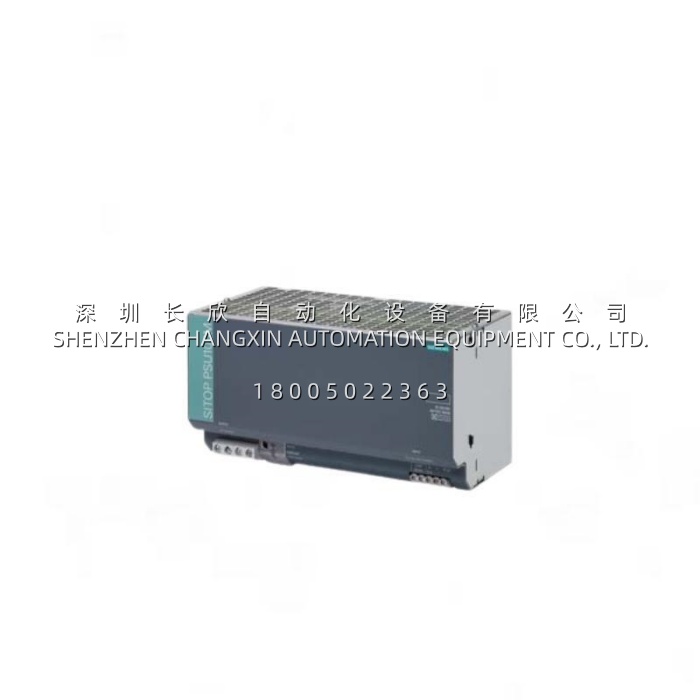

6EP1337-3BA00 是西门子 SITOP modular 系列里功率最大的一款单相电源模块——额定输出 24V/40A，960W 功率，基本覆盖了中小型自动化系统里从 PLC 机架、远程 I/O 到电磁阀、传感器、小型驱动器的全部供电需求。
这款电源的定位很明确：上端接单相 120V 或 230V 交流电网（自适应，无需拨码开关），下端输出一路稳定的 24V 直流给整个控制柜供电。板载的电位计可以在 24–28.8V 范围内微调输出电压，目的是补偿长距离供电线路的压降——比如柜子里的 24V 总线要拉到 50 米外的现场设备，线损会让末端电压不够用，这时候调高半伏一伏就解决问题了。
做工业电源最怕两件事：一是电网浪涌烧模块，二是后端短路炸保险。6EP1337-3BA00 的保护逻辑是——短路和过载时有两种模式可选：一种是恒电流限流（约 46A），负载恢复后自动复位；另一种是锁定关断，触发了就得断电重启才能恢复。这个选择权在用户手里，出厂默认恒电流模式，工程上比较省心。
效率方面，额定负载下约 88%，131W 的损耗意味着它的散热设计得能扛住，外壳带自然对流散热片，不需要强制风冷，机柜里少一个风扇就少一个故障点。平均无故障时间（MTBF）超过 50 万小时（约 57 年），符合工业电源“装上就不该坏”的预期。
