关键技术规格
| 参数 | 值 |
|---|---|
| 产品型号 | 6EP1961-2BA1 系列中的 6EP1961-2BA21 |
| 制造商 | Siemens AG |
| 产品类别 | SITOP PSE200U 选择性模块 |
| 输入类型 | 受控直流电压 |
| 输入额定电压 | 24 V DC |
| 输入电压范围 | 22-30 V DC |
| 抗过压能力 | 35 V（100 ms） |
| 输入额定电流 | 40 A |
| 输出类型 | 受控直流电压 |
| 输出电压公式 | Vin – 约 0.2 V |
| 输出通道数 | 4 路 |
| 每通道额定输出电流 | 10 A（最高 60°C） |
| 每通道可调动作阈值 | 3-10 A，通过电位器调节 |
| 输出并联 | 不支持 |
| 效率 | 99% |
| 额定损耗 | 10 W（典型） |
| 接通逻辑 | 供电电压 >20 V 后同时开通全部输出，或经 DIP 开关设定 25 ms / 100 ms 延时 / “负载最佳”顺序开通 |
| 关闭特性 | 1.0-1.5× 设定值：约 5 s 后断开；1.5× 设定值：典型 100 ms 后断开；Vin<20 V 且 Iout>设定值：约 0.5 ms 立即断开 |
| 信号触点 | 公共信号触点（转换触点，24 V DC / 0.1 A） |
| 远程复位 | 非电气隔离 24 V 输入（>15 V 为高电平） |
| 状态显示 | 每通道三色 LED：绿=输出导通；黄=手动关闭；红=过载关闭 |
| 保护等级 | IP20 |
| 保护类 | Class III |
| 工作温度 | 0°C ~ +60°C（自然对流） |
| 运输/存储温度 | -40°C ~ +85°C |
| 安装方式 | 35 mm DIN 导轨 (EN 60715) |
| 尺寸（宽×高×深） | 72 × 80 × 72 mm |
| 重量 | 约 0.22 kg |
| 认证 | CE、UL-Recognized (UL 2367)、cULus-Listed (UL 508)、ATEX、IECEx、GL 船级认证 |
| 接线端子 | 推入式端子，输入 0.5-16 mm²，输出 0.5-4 mm² |
| 生命周期状态 | PM300 Active Product（有效产品） |
💡 关于”选择性模块”的定位：6EP1961-2BA21 不是 AC/DC 电源本身，而是挂在 SITOP 24 V DC 电源输出端的”智能配电保护器”。它的价值在于——当 4 路负载中的某一支路发生短路或过载时，只切断故障支路，其余 3 路继续正常供电。这种”选择性”是普通断路器或熔断器做不到的。
产品深度介绍
24 V DC 供电系统里最让人头疼的场景：一条支路的电磁阀短路，整条 24 V 母线掉电，PLC、传感器、继电器全部罢工，整条产线停摆——而故障点可能只是几十米外一个几十块钱的电磁阀。

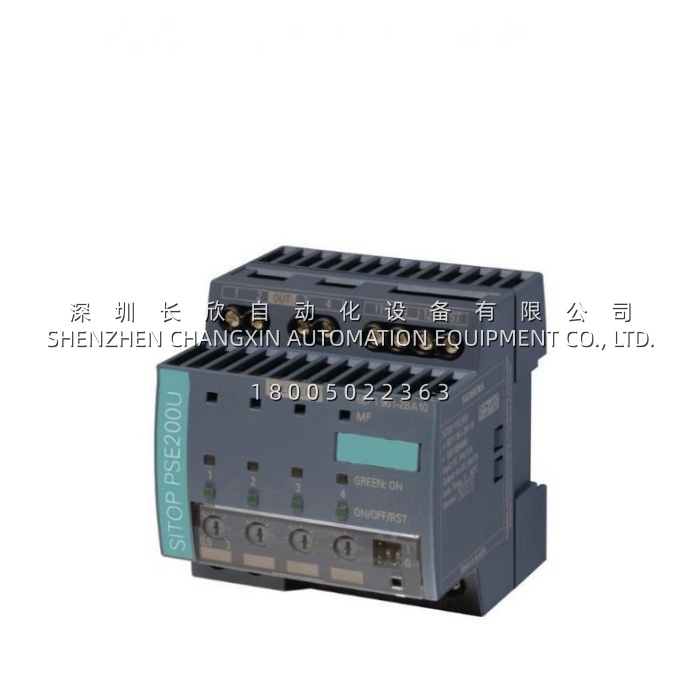

6EP1961-2BA21 就是为破这个局而生的。它是西门子 SITOP PSE200U 选择性模块，串在 SITOP 24 V DC 电源（如 SITOP modular 24 V/10 A、24 V/40 A 等）的输出端，把一路 40 A 的总输入”智能分配”给 4 路输出，每路最高 10 A。
这块模块的核心竞争力在”选择性断开”四个字上。通过每通道的电位器，你可以把动作阈值精确设定在 3-10 A 之间。当某一路负载电流超过设定阈值：
- 1.0-1.5× 设定值：约 5 秒后电子切断该路输出（允许短时过载）
- 1.5× 设定值：典型 100 ms 后快速切断
- Vin<20 V 且电流超限：约 0.5 ms 立即切断
关键是——只有故障的那一路被切断，其余 3 路不受影响。这种特性让 24 V 供电系统的可用性从”一损俱损”变成”故障隔离”，对汽车生产线、包装机械、物流分拣系统这类 24 V 负载密集的场景，价值难以估量。
模块顶部的三色 LED 让维护一目了然：绿灯=输出正常导通，黄灯=手动关闭，红灯=过载自动断开。公共信号触点（转换触点）可以把”至少有一路输出断开”的事件上报给 PLC 或报警系统；远程复位输入允许 PLC 在故障排除后自动重新开通输出，无需人工到场。99% 的效率意味着模块本身的功耗只有约 10 W（典型），发热极小。
