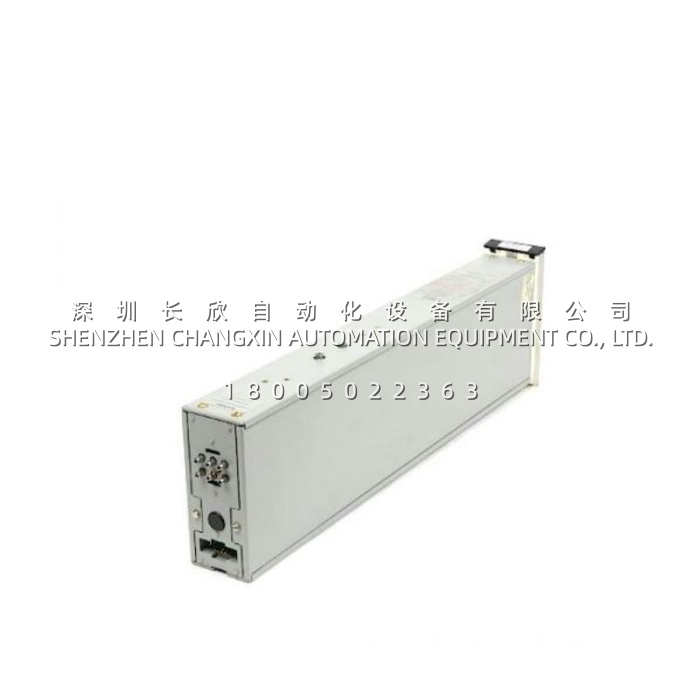

产品核心摘要
- 型号 (Model)：130M-N5
- 品牌 (Brand)：Foxboro（美国，现属施耐德电气 Schneider Electric）
- 系列 (Series)：Consotrol 130 系列气动指示控制器
- 核心功能：为单回路过程控制提供比例+积分+微分（PID）气动调节，驱动气动调节阀/执行器
- 产品类型：气动指示型 PID 控制器 / Pneumatic Indicating Controller
- 关键规格：3-15 PSI 输入/输出；20-22 PSI 气源；窄比例带 PID 正作用；面板嵌入安装；自动/手动无扰切换
- 生命周期：原厂已正式停产，仅能通过认证工业余料经销商与 MRO 专业备件渠道获取全新库存件（NOS）或测试翻新件
- 成色：全新原厂密封库存件 / 翻新测试件，需如实确认
💡 型号后缀解读：130M = Consotrol 130 系列基础型，手动设定点调整；N = 窄比例带（Narrow-band，5-500% PB）；5 = PID 全调节作用 + 正作用（Direct Acting）。对应地，130M-N6 为窄比例带 PID 反作用，130M-W5/W6 为宽比例带（10-1000% PB）版本，130M-N4 为 PI（无微分）版本 。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 130M-N5 |
| 制造商 | Foxboro（现 Schneider Electric 旗下） |
| 产品系列 | Consotrol 130 Series |
| 控制器类型 | 气动指示型 PID 控制器（单回路） |
| 生命周期状态 | 原厂已停产，MRO/工业余料渠道流通 |
| 输入信号 (PV) | 3-15 PSI（20-100 kPa / 0.2-1.0 bar），标准气动变送器信号 |
| 输出信号 (OUT) | 3-15 PSI（20-100 kPa / 0.2-1.0 bar），驱动气动调节阀 |
| 设定点 (SP) | 正面旋钮手动设定，对应 3-15 PSI 范围 |
| 气源压力 | 20-22 PSI（1.4-1.5 bar），洁净、干燥仪表空气 |
| 气源消耗 | 自动模式 0.5 m³/h（0.3 scfm）；手动模式 1.0 m³/h（0.6 scfm）；带微分动作附加 0.08 m³/h（0.05 scfm） |
| 控制模式 | PID（比例+积分+微分） |
| 比例带 (P) | 5-500% 可调（窄比例带版本） |
| 积分时间 (I) | 0.01-50 分钟/重复 可调 |
| 微分时间 (D) | 0.01-50 分钟 可调 |
| 作用方向 | 正作用（Direct Acting） |
| 精度 | ±0.5% 量程（典型） |
| 死区 | <0.1% 量程（自动控制单元） |
| 显示 | 竖直透明标尺 + 双指针（绿=PV 过程变量，红=SP 设定点） |
| A/M 切换 | 无扰动切换（Bumpless Transfer），积分平衡法 |
| 结构设计 | 力平衡控制模块 + 金属波纹管 + 喷嘴-挡板放大器 |
| 气动电路板 | 独特设计，元件集中单侧，滑盖即可维护 |
| 模块化 | 自动控制单元与手动控制单元可独立抽离，不影响过程 |
| 安装方式 | 面板嵌入式，适配 101/102 系列机架，1 单位高 |
| 面板厚度 | 3-25 mm（0.13-1 英寸）垂直面板 |
| 倾斜安装 | 最大可倾斜 75°（仪器后部低于前部） |
| 单机架容量 | 最多 10 台仪表 |
| 工作环境温度 | -20°C 至 +60°C（标准工业） |
| 本质安全 | 纯气动结构，无电火花风险，抗电磁干扰 |
| 危险区评级 | Class I, Division 1 & 2（本质安全） |
| 连接方式 | 1/4″ NPT 或 M 型管螺纹（后部气动连接器） |
| 外壳材质 | 铸铝或钢，防腐蚀 |
| 重量 | 约 5-7 kg（商家资料有 14 kg 说法，以实物铭牌为准） |
| 质保 | 全新件 12 个月（制造缺陷与材料失效） |
| DCS 集成路径 | 通过 I/P 转换器（电流-气压）接入现代 DCS |
⚠️ 采购前必读：Foxboro 130M 系列已被原厂（Schneider Electric / Aveva）正式停产，原厂不再制造替换机或供应原装备件 。目前市场上仅有认证工业余料经销商与专业 MRO 供应商持有测试翻新件或全新库存件（NOS）。采购时必须确认成色（全新密封库存件 vs 翻新测试件）、功能验证报告（泄漏测试、比例带校准、积分/微分响应验证）与可追溯性文件 。
产品深度介绍
在过程工业自动化史上，Foxboro Consotrol 130 系列气动控制器占据着不可替代的地位——它是 1960-1990 年代全球炼油厂、化工厂、发电厂控制室的”标准面孔”。而 130M-N5 则是这个传奇系列里应用最广、指定最多的 PID 变体 ：窄比例带（5-500% PB）、正作用、完整的 P+I+D 三作用可调，让它成为温度回路与流量串级回路的经典选择。
130M-N5 的”灵魂”是一套纯气动力平衡计算系统：金属波纹管感受测量气压与设定点气压的偏差，通过杠杆传递至喷嘴-挡板放大器，输出校正气压驱动调节阀 。整个过程没有任何电子芯片——完全依靠空气压力和机械力完成 PID 的数学运算。这种”机械气动”的本质带来了三个跨越时代的优势：
第一是本质安全。没有电路就没有火花风险，在 Class I Division 1 & 2 危险区域可安全使用 ；没有电子元件就意味着完全免疫电磁干扰（EMI），在强电磁辐射环境下依然稳定工作 。这对炼油、化工、油气开采等存在易燃易爆气氛的场合，是合规性的硬指标。
第二是无扰切换（Bumpless Transfer）。130M-N5 正面带有 A/M 切换杆与手操轮。当操作员从自动切到手动、或手动切回自动时，控制器采用积分平衡法，自动将输出斜坡调整至与当前手动输出压力匹配后再切入，确保过程变量不会出现”突跳（bump）” 。这套机制让操作员在过程扰动时可以无缝介入，是连续过程工业避免停车事故的关键设计。
第三是模块化热维护。130M-N5 的自动控制单元与手动控制单元物理分离——如果自动 PID 模块故障，操作员可以在过程不停的情况下，从机架上物理抽出自动单元进行维修，手动单元继续控制阀门 。这种”气动系统的热插拔”设计，将连续过程工业的停机成本降到最低。
在控制室布局上，130M-N5 采用高密安装理念：单个 101/102 系列机架最多容纳 10 台仪表 ，每台仅占 1 单位高。所有气动连接均在控制器插入机架时自动完成，每台仪表配有独立的气源关断阀，大幅简化了布管成本 。竖直透明标尺背后的大型彩色指针，绿针指示过程变量（PV）、红针指示设定点（SP），是全量程连续显示的行业标杆 。
