关键技术规格
| 参数项 | 规格 / 说明 |
|---|---|
| 产品型号 | 115M7750-01 |
| 制造商 | Bently Nevada（美国原产） |
| 产品类别 | 3500/15 高压直流电源输入模块（High Voltage DC PIM） |
| 适配系统 | Bently Nevada 3500 机械保护与监测系统 |
| 输入电压 | 88-140 VDC（高压直流） |
| 最大输入电流 | 2.5 A |
| 输入保护 | 欠压不损坏 PIM；过压时 PIM 上熔断器熔断 |
| 机架供电能力 | 单块 PIM + 配套电源可点亮整个 3500 机架 |
| 模块形式 | 半高模块（half-height），安装于机架左侧指定槽位 |
| 冗余架构 | 支持 1+1 冗余：下槽位主用，上槽位备用，主电源故障时备用自动投入 |
| 前面板指示 | Supply OK LED（电源正常时常亮） |
| 物理尺寸 | 120.7 mm (H) × 25.4 mm (W) × 114.3 mm (D) |
| 重量 | 0.34 kg |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | 95% 非冷凝 |
| 冷却方式 | 自然对流（无风扇） |
| 认证 | CE、UL、cUL、ATEX（危险区可选） |
| 生命周期状态 | 常规供货（原厂活跃型号） |
📌 以上核心参数以 Bently Nevada 3500/15 系统资料及多家授权备件商产品页为准 。部分经销商资料将 115M7750-01 描述为”输出 ±250 VDC”或”输出 24 VDC” ，与原厂”高压直流 PIM 与高压直流电源配合使用”的定义存在差异——精确输出参数请以原厂 3500/15 手册或模块铭牌为准。
产品深度介绍
3500 机械保护监测系统是电厂汽轮机、压缩机、风机等”心脏设备”的最后一道防线，而 115M7750-01 就是这道防线上”供能的心脏” 。它属于 Bently Nevada 3500/15 电源系列的高压直流 PIM，专门配合高压直流电源，把外部 88-140 VDC 的高压直流送入 3500 机架 ，为后续的一排键相位、振动、轴位移监测模块提供稳定可靠的电力。

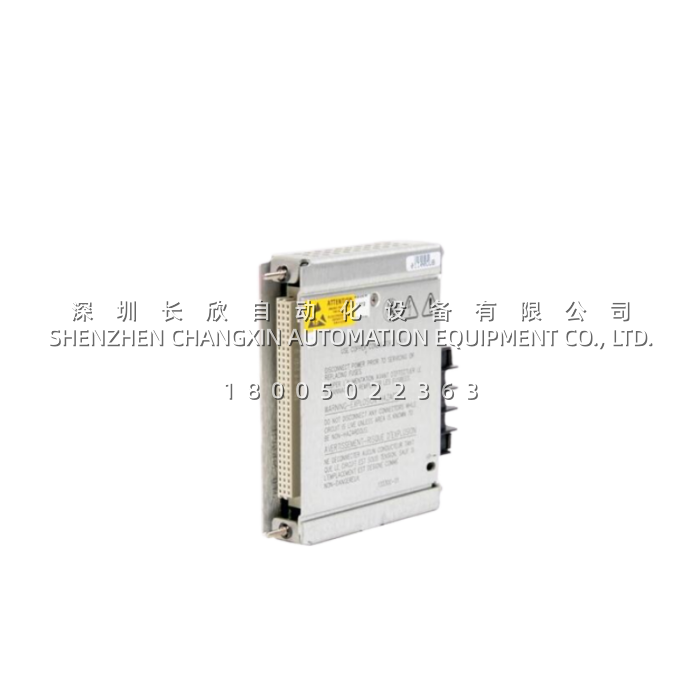

115M7750-01 的物理形态很特别——它是个半高模块，安装在 3500 机架左侧的指定槽位里 。一个 3500 机架最多容纳两块电源：下槽位是主用电源，上槽位是备用 ；任意一块都能独立点亮整个机架，主电源故障时备用电源自动投入，系统零切换、监测不中断。这种 1+1 冗余架构，正是 3500 系统能在石化、电力等关键装置上”零停机运行”的底气所在。
模块本身的工程设计极其”皮实”：88-140 VDC 的宽输入范围应对工业现场的电压波动；欠压不会损坏 PIM，过压则通过 PIM 上的熔断器熔断来保护后端 ；-30°C ~ +65°C 的工作温宽覆盖了从北方冬季户内电气室到南方夏季密闭柜内的极端工况 ；自然对流散热、无风扇设计消除了旋转部件这个最大故障点 ；前面板一颗 Supply OK LED 让维护工程师在柜门前一眼就能判断电源状态 。
