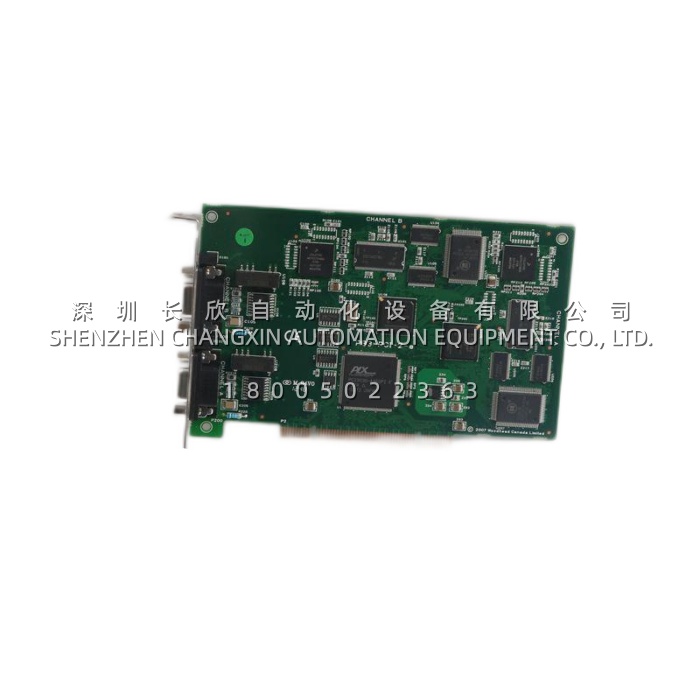

关键技术规格
| 参数项 | 规格描述 |
|---|---|
| 产品型号 | 211QS50003B |
| 制造商 | Ansaldo（意大利），现属 Hitachi Energy 生态 |
| 产品类别 | 电源触发板 / 控制板卡 |
| 适用平台 | Ansaldo QS50 系列变流器、直流调速装置、传动控制柜 |
| 供电电压 | ±15 V DC（背板或板载电源转换） |
| 输出通道 | 6 路脉冲输出 |
| 脉冲类型 | 5–10 kHz 高频脉冲 |
| 脉冲幅值 | 8–15 V DC |
| 脉宽范围 | 120°–180° / 周期 |
| 安装方式 | DIN 导轨或螺钉固定 |
| 工作温度 | 0 °C 至 +70 °C |
| 湿度 | ≤ 90% 无凝露 |
| 通信协议 | Modbus RTU、CANopen（控制板卡资料口径） |
| 工作电压（控制侧） | DC 24 V |
| 内存配置 | 512 KB RAM + 1 MB Flash ROM |
| I/O 点数 | 16 入 / 16 出（控制板卡资料口径） |
| 物理尺寸 | 100 × 84 × 45 mm（控制板卡资料口径） |
| 重量 | 约 0.2 kg（控制板卡口径）/ 2.0 kg（触发板装箱口径） |
| 保护特性 | 缺相、过流、多重故障防护；强弱电光电隔离 |
| 工艺特性 | 加厚铜箔、三防喷涂、出厂满载老化检测 |
| 指示灯 | 板载故障指示灯，快速定位异常 |
| 质保 | 12 个月 |
| 原产地 | 意大利（Ansaldo OEM 供应链） |
⚠️ 说明：211QS50003B 在公开资料中同时存在”电源触发板”与”PLC 控制板卡”两种定位描述。脉冲参数（±15 V / 6 路 / 5–10 kHz）来自触发板资料 ，24 V / 16+16 I/O / 512 KB RAM 等来自控制板卡资料 。实际规格以您机柜内原板丝印与 Ansaldo QS50 系统手册为准。
产品深度介绍
在安萨尔多 QS50 系列的直流调速柜或晶闸管变流装置里，211QS50003B 这块板子干的是最要命的活——它直接决定 6 只晶闸管的触发时序。脉冲不准，整流输出就歪；脉冲丢了，整柜功率级就可能在大电流下炸管。
这块板的定位有点特殊：供应商资料里它既是”Power Trigger Board”（电源触发板），又被描述为带 16/16 I/O、512 KB RAM、运行 Modbus RTU/CANopen 的”PLC Board”。从 QS50 传动系统的架构看，这两种描述并不矛盾——它在物理上是触发板，但在控制功能上承担了传动柜的本地顺序控制与通信协调，相当于”触发 + 控制”二合一的专用板卡。
核心电气参数是这样：±15 V 供电，输出 6 路隔离门极脉冲，频率 5–10 kHz，单脉冲宽度 120°–180° 每周期，幅值 8–15 V DC。这个规格正好对应三相全控整流桥的 6 脉冲触发需求——6 路脉冲分别驱动 6 只晶闸管，相位差 60°，通过精准的移相控制实现 0–100% 的整流输出调节。板载强弱电光电隔离、缺相/过流故障检测、三防喷涂，都是为传动柜内高 EMI、高粉尘、温度波动大的环境准备的。
