产品核心摘要

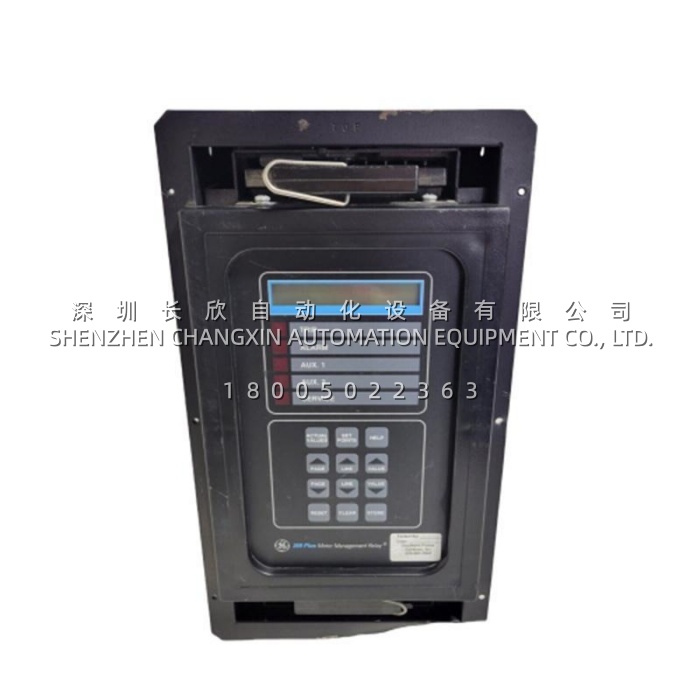

- 型号 (Model): 269PLUS-D/O-210-100P-HI
- 品牌 (Brand): GE Multilin（通用电气，现属 GE Vernova）
- 系列 (Series): 269 Plus 电机管理继电器平台
- 核心功能 (Core Function): 为三相交流电机提供过载、欠流、定子/轴承超温等综合保护
- 产品类型 (Type): 抽屉式 (Drawout) 数字电机管理与保护继电器
- 关键规格 (Key Specs):
- 电流输入：210 A 级（对应相 CT 配置，具体变比以铭牌为准）
- 控制电源：HI 宽压版本，90-300 V DC / 80-265 V AC
- RTD 输入：100Ω 铂电阻（Pt100），监测定子绕组与轴承温度
- 成色: 全新原装库存 (New Surplus) / 专业翻新测试件并存，以实际出货批次为准
- ⚠️ 269 Plus 系列 GE 原厂已停产，市场以库存件与翻新件为主，采购前务必核对后背铭牌的控制电源电压与 CT 配置
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | 269PLUS-D/O-210-100P-HI |
| 制造商 | GE Multilin（现 GE Vernova） |
| 产品类型 | 抽屉式数字电机管理与保护继电器 |
| 所属平台 | GE 269 Plus 系列 |
| 型号代码含义 | D/O=抽屉式(Drawout)；210=210A 级电流输入配置；100P=100Ω Pt100 RTD；HI=宽压高规格版本 |
| 电流输入 | 210 A 级（相 CT 配置，具体 CT 变比以原厂铭牌为准） |
| 控制电源（HI 版本） | 90-300 V DC / 80-265 V AC |
| 最大功耗 | 20 VA |
| RTD 输入 | 100Ω 铂电阻（Pt100），可监测定子绕组与轴承温度，支持断线检测 |
| 保护功能 | 过载（热模型）、欠流、相间不平衡、接地故障、短路、堵转/机械卡死、定子绕组超温、轴承超温 |
| 继电器输出 | 4 路 C 型（SPDT）：Trip（跳闸）、Alarm（报警）、Aux.1、Aux.2 |
| 通讯接口 | RS485，Modbus RTU 协议 |
| 前面板 | LED 状态指示 + 字符显示屏，12 键键盘编程 |
| 工作温度 | -25°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | 5% 至 95% RH（无冷凝） |
| 安装方式 | 19 英寸机柜抽屉式导轨安装，支持在线热插拔维护 |
| 防护等级 | IP40（机箱正面） |
| 物理尺寸 | 约 200 × 115 × 57 mm（W×H×D），依具体配置 |
| 重量 | 约 0.9 kg |
| 认证 | 符合 IEC 1000-4-3 / EN 61000-4-3，EN 61000-4-6 抗扰度要求 |
| 质保 | 12 个月（库存件通电测试后发货） |
产品深度介绍
电机烧毁前最常见的两个信号——温度爬升与电流异常——如果能被提前捕捉并做出正确动作，一台价值百万的高压电机就能躲过报废命运。GE 269PLUS-D/O-210-100P-HI 就是干这件事的:它是 GE Multilin 269 Plus 平台下的抽屉式电机管理继电器，专门守护大中型三相交流异步电机。
这块继电器的”基因”可以追溯到 GE 269 Plus 系列的设计哲学——用热模型算法 + RTD 直接测温的双重保护，覆盖从电气故障到机械故障的全频谱。269PLUS-D/O-210-100P-HI 中的 D/O 代表抽屉式结构，安装在 19 英寸机柜的导轨上，支持在线热插拔维护，电机运行中就能把继电器抽出来检修，不必停整个柜子 。210 代表 210 A 级的电流输入配置，适配中等容量的电机保护场景。100P 代表 100Ω Pt100 铂电阻 RTD 输入，可直接接入电机定子绕组和轴承的温度传感器，实现”电气+热”双维度保护。HI 代表宽压高规格版本，控制电源接受 90-300 V DC / 80-265 V AC 的宽范围输入 ，这让它在老厂改造、混合控制电源架构的项目里几乎”插上就能用”，不需要额外加电源变换器。
保护功能上，269PLUS-D/O-210-100P-HI 覆盖了电机保护的全家桶：过载（基于热模型算法，支持电机自学习）、欠流（负载丢失）、相间不平衡、接地故障、短路、堵转/机械卡死、定子绕组超温、轴承超温 。4 路 C 型继电器输出分别承担 Trip（跳闸，锁存）、Alarm（报警）、Aux.1、Aux.2，触点动作逻辑可通过前面板 12 键键盘编程 。RS485 口跑 Modbus RTU 协议，直接接入 SCADA 或 DCS 系统，把电机的实时热容量、负载率、电流不平衡度、加速时间等参数上传到上位机 。
