关键技术规格
| 参数项 | 规格描述 |
|---|---|
| 产品型号 | 269PLUS-D/O-278-100P-HI |
| 制造商 | GE Multilin（现 GE Vernova） |
| 产品类别 | 微处理器式电机管理继电器 |
| 系列定位 | 269 Plus 抽屉式 (Drawout) 电机管理继电器 |
| 机箱结构 | D/O = Drawout 抽屉式，支持热插拔维护 |
| 控制电源 | 278 V AC ±10% |
| 功耗 | 最大 20 VA |
| 电流输入 | 三相 CT（相 CT 变比 1:1）+ 接地 CT（2000:1），采样时间 2 ms |
| RTD 输入 | 最多 12 通道可编程 100Ω Pt100，支持定子/轴承温度测量，带断线检测 |
| 触点输出 | 4 路 Form C (SPDT)：Trip（闭锁，故障安全）、Alarm（非故障安全，常闭）、Aux1（非故障安全，常开）、Aux2（故障安全，常开） |
| 通信接口 | RS-485 串行口，支持 Modbus RTU 协议 |
| 保护功能 | 过载、堵转/过流、缺相与相序、电流不平衡（负序）、接地故障、低电压、启动超时、热过载（带记忆） |
| 增强功能 | FlexCurve™ 自定义过载曲线；热模型模拟；事件记录与故障录波 |
| 显示 | 增强型背光 LCD，显示状态与测量值 |
| 安装方式 | 19 英寸机柜抽屉式导轨安装，支持热插拔 |
| 尺寸 (宽×高×深) | 约 200 × 115 × 57 mm |
| 重量 | 约 0.9 kg |
| 工作温度 | -20 °C ~ +60 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 生命周期状态 | 原厂已停产，市场供应全新库存/专业翻新件 |
📌 不同供货渠道对尺寸、重量等物理参数的标注略有差异（部分资料标注 150×100×50 mm / 0.3 kg 或 218×228×250 mm / 7.35 kg），这与 269 Plus 系列不同后缀版本的机箱差异有关。采购前务必要求供应商提供实物铭牌照片，以铭牌标注参数为准。

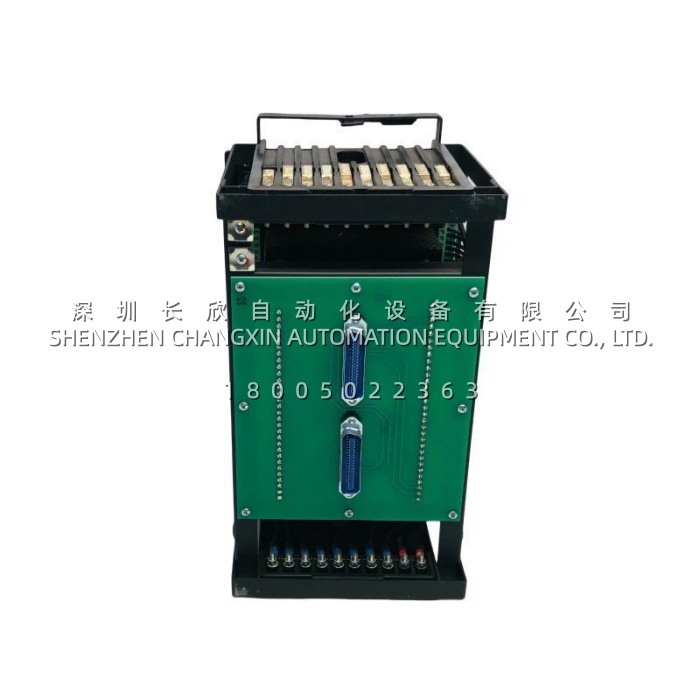

产品深度介绍
钢厂冷却水站的 1500 kW 电机反复因轴承过热跳闸，根源往往不在电机本身，而在保护继电器看不到温度——269PLUS-D/O-278-100P-HI 就是为解决这类”电流保护看不到热点”的问题而生的。作为 GE Multilin 269 Plus 系列的抽屉式电机管理继电器，它在单个 200 mm 宽的抽屉单元里集成了电流保护与 RTD 温度保护双重机制：通过三相 CT 和接地 CT 监测电气状态，同时通过最多 12 路 100Ω Pt100 输入直接读取定子绕组和轴承的真实温度。这种”电流 + 温度”的双源热模型，能比传统仅靠电流推算温度的热继电器更早发出预警，在绝缘劣化变成烧毁事故之前就锁定隐患。
这块继电器在 269 Plus 家族里的定位很清晰：278 代表控制电源为 278 V AC，100P 代表 100Ω Pt100 RTD 温度测量通道，HI 代表高抗扰 (High Immunity) 版本。HI 版本在硬件层面强化了电磁兼容设计，内置滤波和瞬态保护，能在变频器、软启动器、高压开关设备附近的强电磁干扰环境下稳定运行，避免误跳闸。抽屉式结构让维护人员在电机控制中心 (MCC) 不停电的情况下拔出继电器进行测试或更换，功率回路保持带电——这对连续生产企业来说，意味着一次故障处理能从”全站停机 4 小时”压缩到”抽出旧继电器、插入新继电器 10 分钟”。前面板的背光 LCD 实时显示电机负载率、电流、电压、功率因数、累计运行时间，RS-485 Modbus RTU 口直接接入工厂 DCS 或 SCADA，实现远程监控。
